Nota del autor

Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz de cuadrilla; formación Salesianos Don Bosco, 2 años). Este artículo es informacional y está pensado para viviendas. Priorizo seguridad y buenas prácticas; ante dudas o normativa específica, consulta la regulación local antes de intervenir.

Qué vas a encontrar aquí (y cómo te ayuda):

• Qué es un enchufe doble (toma doble de pared) y cuándo conviene instalarlo.
• Medidas y compatibilidades: caja 2×4, bastidor/placa y profundidad útil para un montaje limpio.
• Lo esencial de bornes (fase / neutro / tierra), cable 2,5 mm² y límites del puenteo entre tomas del mismo conjunto.
• Diferencias prácticas 10 A vs 16 A para elegir bien por ambiente.
• Instalación básica segura (visión general) y checklist de verificación al final.

Antes de avanzar

• Trabaja sin tensión y con herramientas adecuadas.
• Si detectas humedad, olor a plástico o calor en la caja/placa, no continúes y solicita revisión.
• Mantén niños y mascotas fuera del área de trabajo.

En los apartados siguientes verás cuándo conviene un enchufe doble, las medidas de la caja 2×4, cómo encajan bastidor y placa, y las claves de fase, neutro y tierra para una instalación básica segura, sin entrar en un paso a paso completo.

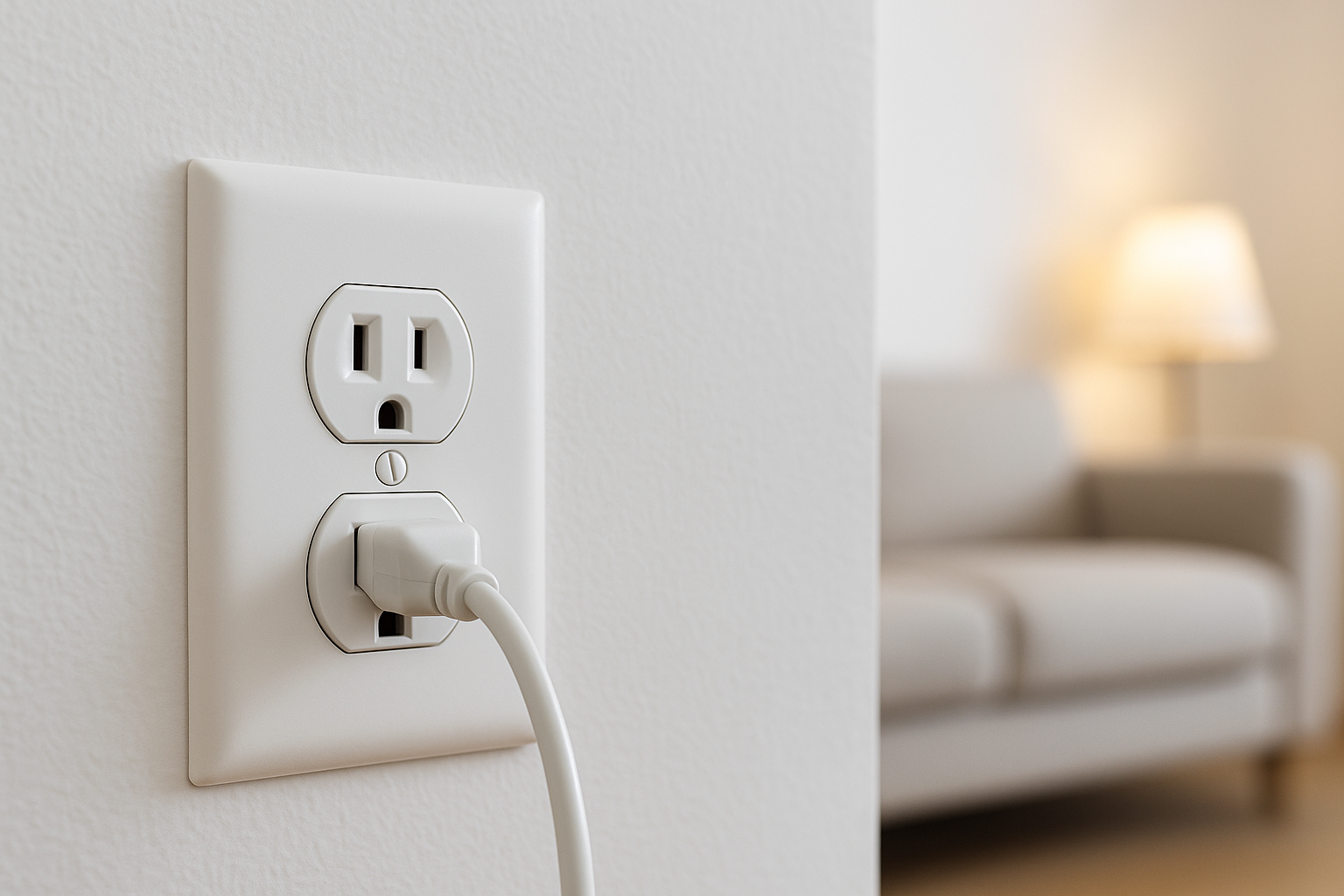

¿Qué es un enchufe doble y cuándo conviene?

Un enchufe doble (toma doble de pared) integra dos tomas en un mismo conjunto, compartiendo caja 2×4 y bastidor/placa. No añade potencia “extra” por sí mismo: sigue alimentándose del mismo circuito de enchufes del ambiente. Su ventaja es funcional y de orden: dos puntos disponibles donde sueles conectar más de un equipo a la vez.

Dónde sí conviene (ejemplos prácticos)

• Escritorio y home office: notebook + cargador del teléfono/monitor.
• Living/TV: TV + soundbar/decodificador (evita regletas en cascada).
• Dormitorios: veladores (lámpara + cargador).
• Pasillos/zona de limpieza: aspiradora + lámpara auxiliar (uso alternado).

Consejo: rotula el conjunto (“Escritorio Lado Ventana”, “TV Mueble Bajo”) para ubicarlo rápido en el tablero. Guía: Identificar y rotular circuitos del tablero.

Dónde no conviene (o conviene con cautela)

• Cocina: evita usar dos equipos de alto consumo en el mismo conjunto (p. ej., microondas + hervidor). Mejor puntos individuales y, si aplica, tomacorriente 16 A.
  → Detalle: Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.
  → Planificación de tomas en cocina.
• Exterior/terraza: prioriza tomas estancas individuales; si instalas doble, que sea IP adecuado y bajo cubierta.
  → Recomendaciones: Tomacorrientes exteriores estancos para jardín y terraza.

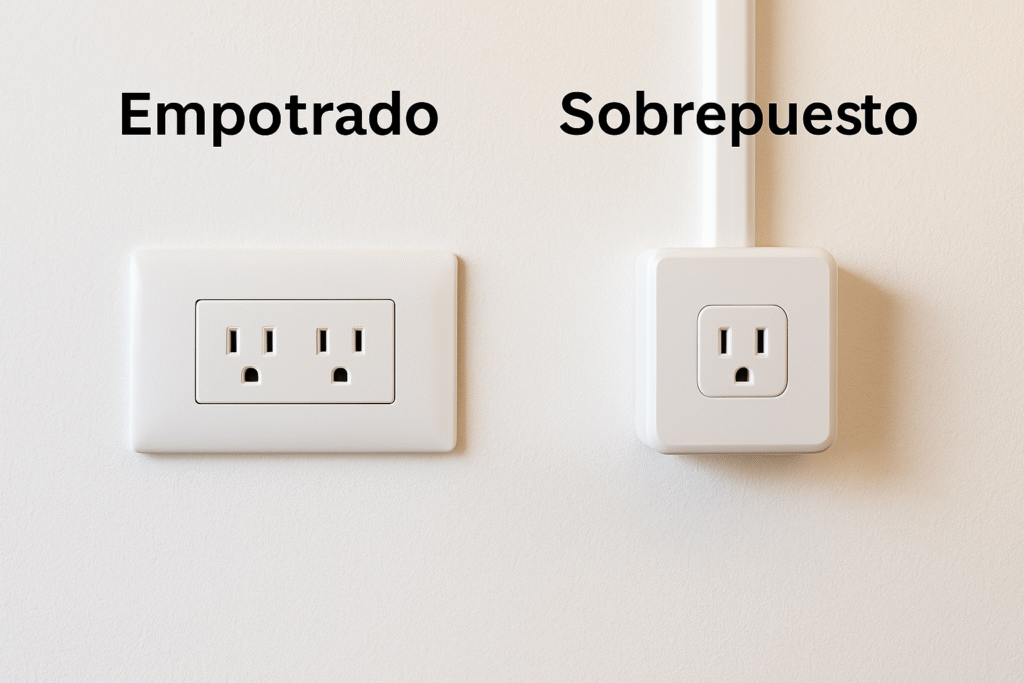

Empotrado vs. sobrepuesto (visión general)

• Empotrado (recomendado): queda al ras, usa caja 2×4 y facilita el uso de bastidor/placa del mismo diseño que el resto de la vivienda.
• Sobrepuesto: útil en muros donde no puedes embutir; cuida la fijación y el sellado (polvo/humedad).

Reglas sencillas de uso

• Un enchufe doble no es para alimentar dos cargas pesadas a la vez; reparte equipos de alto consumo en puntos distintos.
• Si el ambiente suele usar aparatos exigentes, prefiere 16 A y toma individual.
• Evita regletas en cascada: si necesitas dos tomas frecuentes en el mismo sitio, conjunto doble bien montado es más seguro y ordenado.

Medidas y compatibilidades

Instalar un enchufe doble limpio y seguro depende de tres piezas que deben “conversar” entre sí: caja 2×4, bastidor y placa. Aquí tienes lo esencial para evitar sorpresas al montar.

Caja de embutir 2×4: lo que debes considerar

• Formato: la 2×4 es el estándar más usado para un conjunto doble empotrado.
• Profundidad útil: prefiere caja profunda para alojar cómodamente dos mecanismos y conductores 2,5 mm² (ejemplos genéricos: 45–60 mm).
• Espacio para conductores: deja holgura; no fuerces curvas cerradas en 2,5 mm².
• Fijación: usa la tornillería de la caja (no autorroscantes al muro).
• Alineación: la caja debe quedar a ras del muro terminado para que la placa asiente sin sombras.

Si la caja existente es poco profunda, evalúa caja profunda o reubicar derivaciones para ganar espacio.

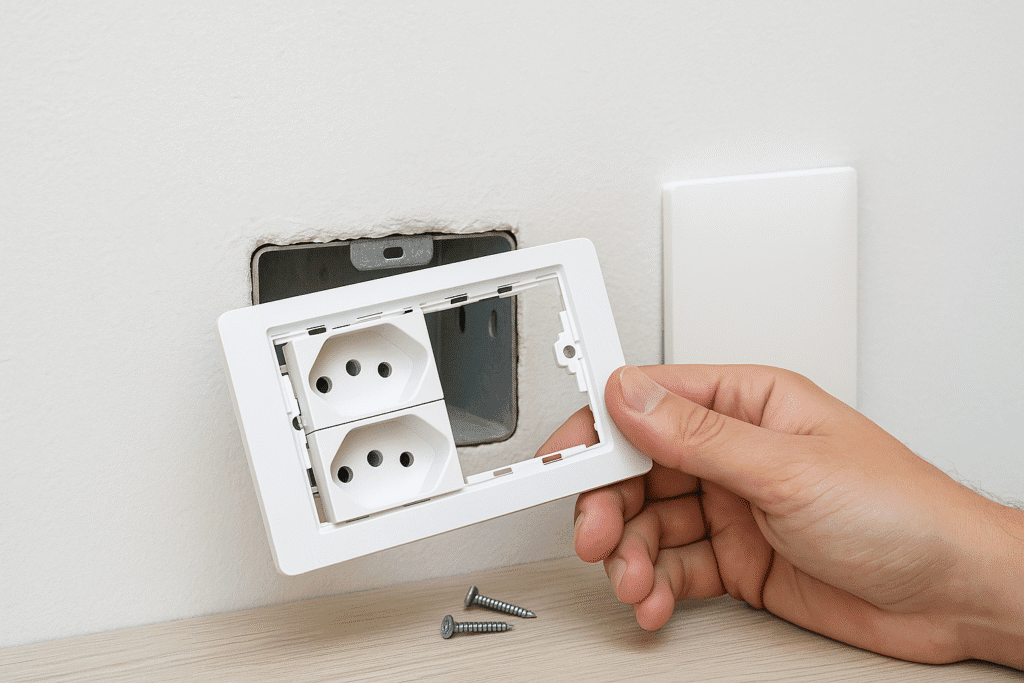

Bastidor y placa: sistema modular y compatibilidades

• Mismo sistema: el bastidor y la placa deben ser de la misma serie del fabricante para encaje perfecto (no mezclar series).
• Ancho útil: confirma que el bastidor admite dos mecanismos de toma en orientación horizontal (formato 2×4).
• Rigidez y plomo: atornilla el bastidor sin deformarlo; cualquier torsión luego “abre” la placa o deja huecos.
• Cierre final: coloca la placa al final, verificando que no pinche conductores ni apoye sobre tornillos.

Alturas orientativas por ambiente

• Dormitorios/living/pasillos: 30–50 cm sobre piso terminado.
• Escritorio/home office: al nivel de zócalo o a altura de superficie si va sobre mesón.
• Cocina (sobre mesada): 110–120 cm sobre piso terminado (libres de salpicaduras).
• Exterior/terraza: altura cómoda y bajo cubierta; si es expuesto, usa tomas estancas individuales.
  → Más detalles: Tomacorrientes para cocina: alturas, cantidad y modelos recomendados.
  → En exterior: Tomacorrientes exteriores estancos para jardín y terraza.

Tabla rápida (medidas y compatibilidades)

Si tu pared es delgada (tabiques livianos), verifica el tipo de caja compatible para ese sistema (versiones para tabique liviano) y que los anclajes sujeten bien.

Bornes y cable: lo imprescindible para un punto doble

La seguridad de un enchufe doble depende de identificar bien los bornes y usar cable 2,5 mm² con apriete correcto. Aquí va lo esencial (visión general, sin paso a paso).

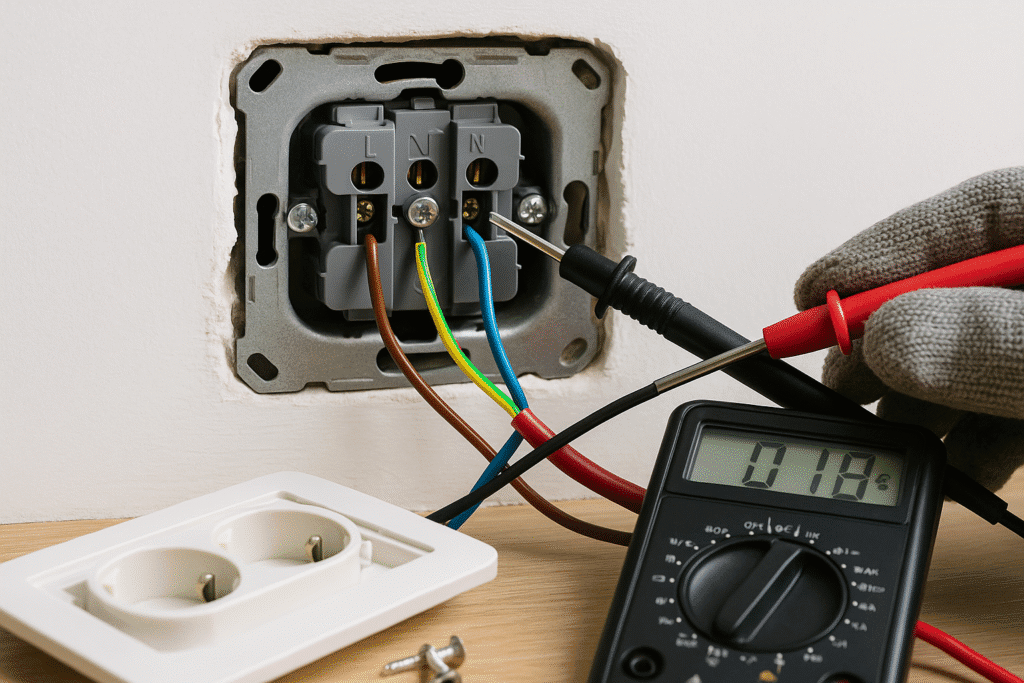

Borne fase / neutro / tierra: polaridad correcta y continuidad

• Fase (L): conductor activo que alimenta la toma. Mantén la misma polaridad en las dos tomas del conjunto.
• Neutro (N): retorno. No lo intercambies con fase ni lo “mezcles” entre bornes.
• Tierra (PE): protección. Debe estar presente y continua en ambas tomas del conjunto; no dejar “tierra flotante”.
• Colores de conductores: respeta la codificación de tu normativa local.
• Regla práctica: cada conductor bien pelado (sin cortar hilos), todo cobre dentro del borne (nada de cobre a la vista) y par de apriete del fabricante.

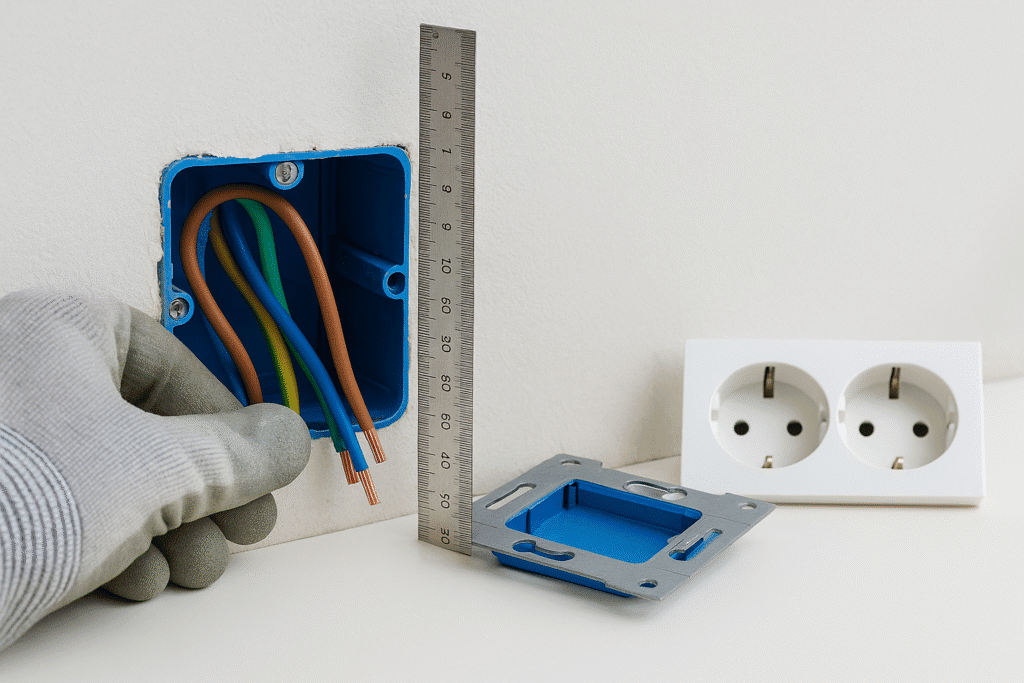

Calibre típico y espacio en la caja 2×4

• Calibre habitual para tomas: 2,5 mm² (ver normativa local).
• Cables rígidos vs flexibles: si usas cable flexible, considera ferrules/terminales para un apriete confiable.
• No mezcles calibres en el mismo borne (evita 1,5 mm² + 2,5 mm² juntos).
• Radio de curvatura: deja holgura detrás de los mecanismos; evita dobleces forzadas.
• Alineación del bastidor: si el bastidor queda torcido, el apriete tracciona los conductores y a futuro afloja.

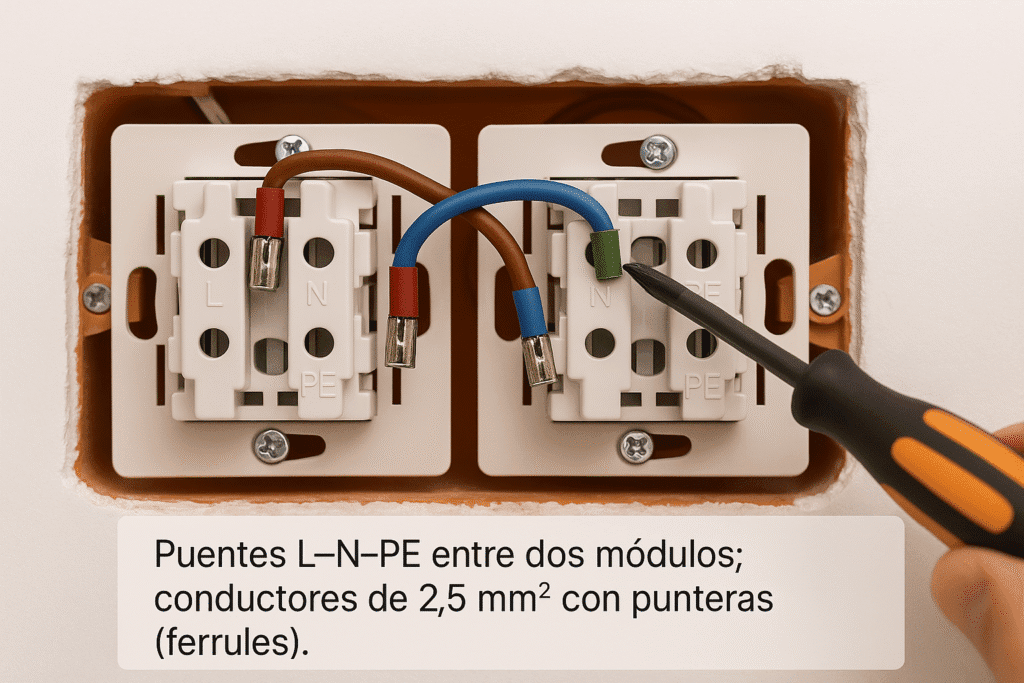

“Puenteo” entre tomas del mismo conjunto (límites y buenas prácticas)

• El puenteo (L–N–PE) entre las dos tomas del conjunto debe hacerse dentro de la misma caja 2×4, con 2,5 mm² y apriete correcto.
• Límites de carga: un conjunto doble no es para alimentar dos equipos de alto consumo a la vez (p. ej., microondas + hervidor). Si necesitas potencia simultánea, coloca puntos individuales (y, si procede, 16 A).
  → Detalle en: Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.
• No encadenar desde esta caja a otras lejanas con puentes improvisados; usa derivaciones reguladas (caja de paso) y respeta la protección del circuito.
• Tierra primero: verifica que la tierra esté bien puenteada y con continuidad antes de cerrar la placa.

Checklist de verificación (antes de cerrar la placa)

• Polaridad correcta en ambas tomas (L–N–PE en orden).
• Apriete firme en todos los bornes (sin hilos cortados).
• Continuidad de tierra en las dos tomas del conjunto.
• Holgura suficiente y aislación íntegra (nada de cobre expuesto).
• Bastidor alineado; la placa asienta sin forzar.
• Rotulado del punto (ayuda a identificarlo en el tablero).
  → Cómo rotular: Identificar y rotular circuitos del tablero (método simple.

Errores comunes (evítalos)

• Invertir fase y neutro o puentear solo L/N y olvidar tierra.
• Apretar sobre la aislación (el cobre no queda prensado) o dejar cobre a la vista.
• Demasiados conductores en un mismo borne o mezcla de calibres.
• Empalmes fuera de caja o dentro sin borneras adecuadas.
• Usar regletas en cascada para suplir demanda: si necesitas dos tomas, instala conjunto doble; si necesitas potencia, punto individual dedicado.
• Cerrar la placa con conductores tirantes: terminará aflojando.

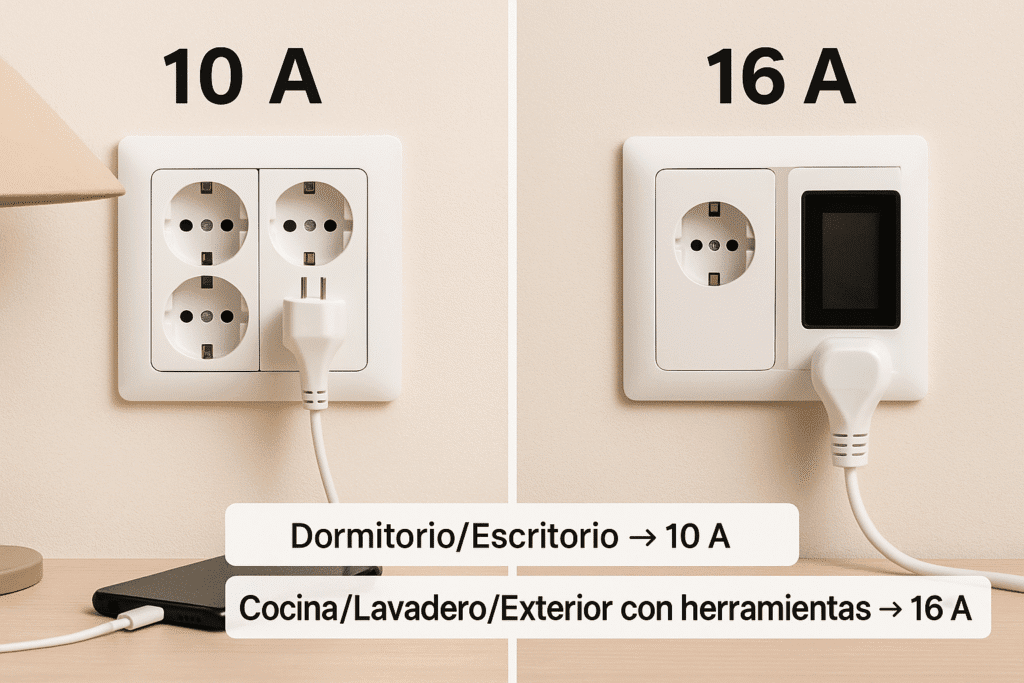

10 A vs 16 A: diferencias reales y elección por ambiente

Elegir entre 10 A y 16 A no es “mejor/peor”, sino adecuado al uso. A modo orientativo (tensión típica 220–230 V), la capacidad aproximada es:

• 10 A ≈ 2.200–2.300 W
• 16 A ≈ 3.500–3.700 W
  (Valores referenciales; ver normativa local y ficha del fabricante).

¿Qué cambia realmente?

• Capacidad de carga: 16 A admite picos mayores sin disparos ni calentamientos.
• Aplicación: 10 A va bien para cargas livianas/medias; 16 A para cargas exigentes o uso simultáneo cercano al límite.
• Seguridad: usar 10 A con consumos altos puede generar puntos calientes en bornes/tomas.

Si tienes dudas, consulta la guía dedicada:
Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.

Elección por ambiente (rápida)

Compatibilidad y buenas prácticas

• Un enchufe doble no convierte el punto en “doble potencia”. Si conectas dos cargas altas, usa puntos individuales (y considera 16 A).
• Mantén bornes bien apretados y conductores 2,5 mm² en tomas de uso general.
• Evita regletas en cascada para suplir potencia: si necesitas dos tomas fijas, instala conjunto doble; si necesitas potencia, punto individual 16 A.
• En zonas húmedas/exteriores, la prioridad es la protección y el grado IP; luego eliges 10/16 A según la carga.

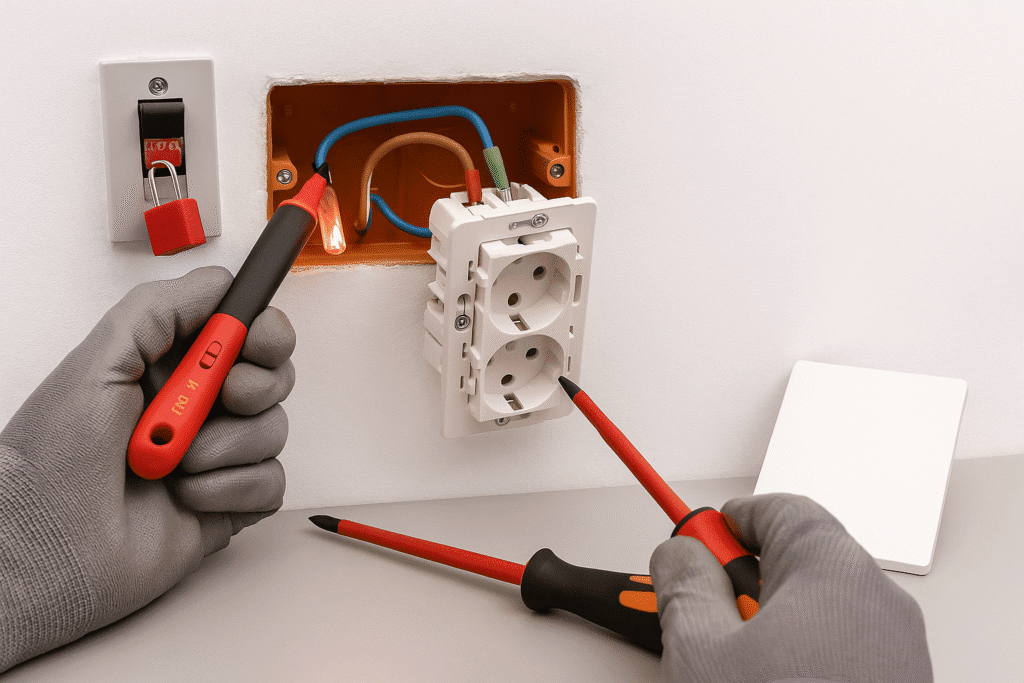

Instalación básica segura (visión general)

Objetivo: dejar un enchufe doble correctamente montado en caja 2×4, con bornes bien apretados y placa alineada. Esto no es un tutorial exhaustivo; ante dudas, detén y consulta normativa/local y a un profesional.

Preparación (antes de tocar cables)

• Corta la tensión del circuito en el tablero y bloquea/rotula si es posible.
• Verifica ausencia de tensión con un comprobador adecuado (no confíes solo en bajar la palanca).
• Retira la placa y el bastidor existentes; revisa estado de caja 2×4 (profundidad, sujeción, espacio).
• Ordena conductores: fase (L), neutro (N) y tierra (PE). Si hay dudas de colores, detén (ver normativa local).
• Prepara conductores 2,5 mm² con pelado limpio (sin cortar hilos).

Herramientas mínimas (referenciales)

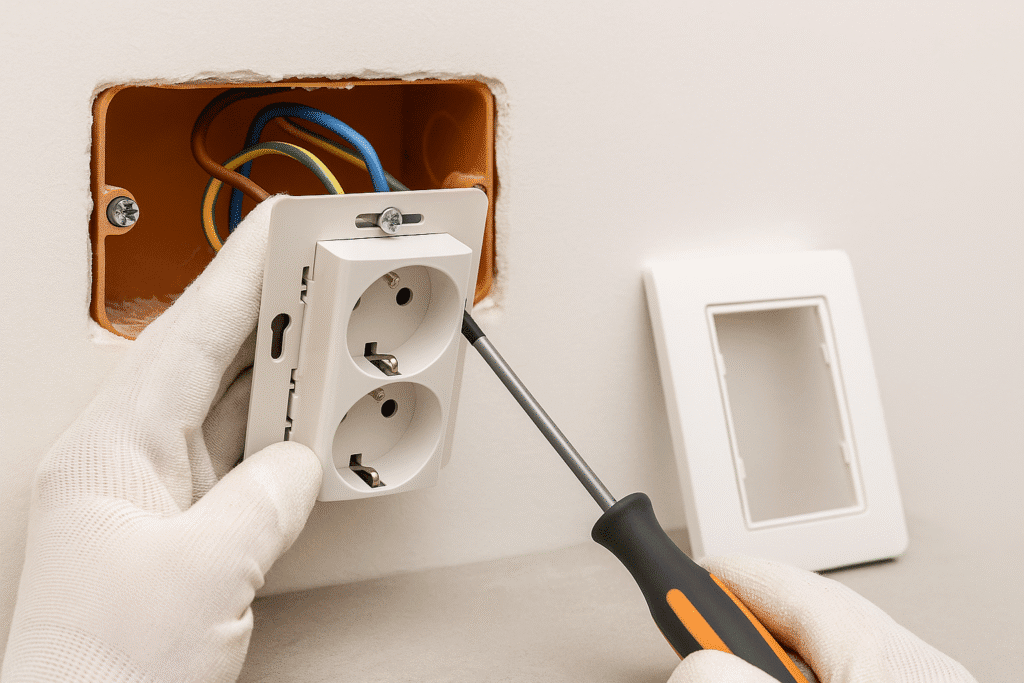

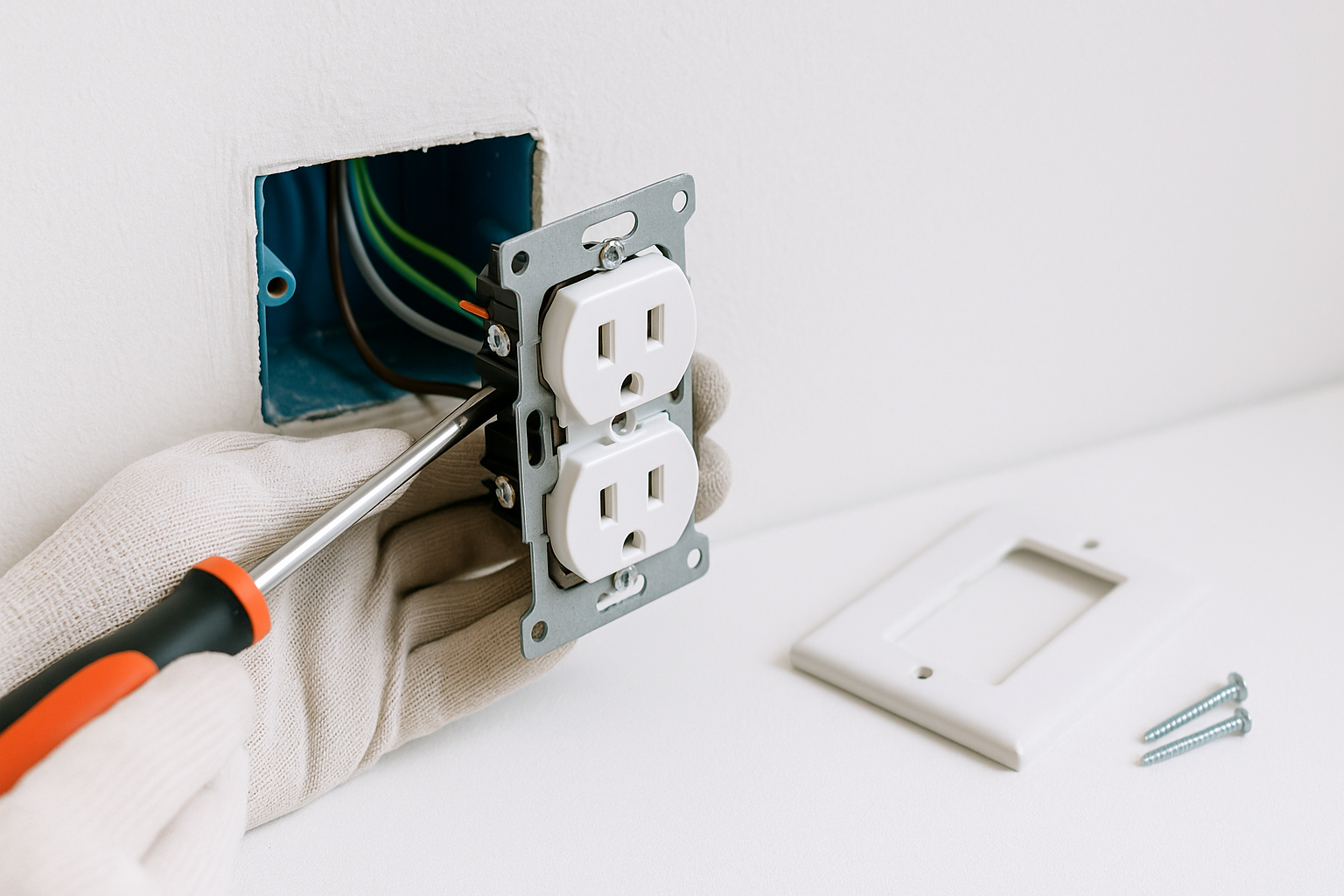

Montaje en caja 2×4 (vista general, sin “paso a paso”)

1. Presenta bastidor + mecanismos (ensayo en seco) y verifica que entran sin forzar.
2. Cablea toma 1: conecta L–N–PE respetando polaridad y par de apriete del fabricante.
3. Puentea a toma 2 dentro de la misma caja con 2,5 mm² (L–N–PE).
   • Mantén tierra continua y sin uniones flojas.
4. Ubica los conductores con holgura (sin dobleces cerrados) y atornilla el bastidor a plomo, sin torsionar.
5. Coloca la placa y comprueba que no pinche cables ni quede separada del muro.

Si la caja es poco profunda o el conjunto queda muy “tenso”, considera caja profunda o reordenar derivaciones.
Si necesitas más potencia simultánea (p. ej., en cocina), usa punto individual 16 A en lugar de un doble.
Guías relacionadas:
• Tomacorriente 10A vs 16A.
• Rotulado de circuitos.

Pruebas y checklist final

• Energiza el circuito en el tablero y prueba cada toma con un cargador/luz de prueba (sin sobrecargar).
• Tacto: la placa y el conjunto deben permanecer fríos tras unos minutos de uso normal.
• Continuidad de tierra: si cuentas con medidor/comprobador apto, verifica PE.
• Rotula el punto (ej.: “Doble Escritorio Norte”) para ubicarlo rápido en el tablero.

Checklist (marca antes de dar por terminado)

• Polaridad correcta en ambas tomas (L–N–PE).
• Apriete firme de todos los bornes (sin cobre a la vista).
• Puenteo 2,5 mm² entre tomas, con tierra continua.
• Bastidor a plomo y placa bien asentada (sin sombras/holguras).
• Sin calentamiento, olor o zumbidos en la prueba básica.
• Rotulado del punto actualizado.

Errores frecuentes y cómo evitarlos

Evita estos fallos típicos al instalar o sustituir un enchufe doble. Reducirás puntos calientes, falsos contactos y disparos por sobrecarga.

1) Cableado y bornes

• Invertir fase/neutro o olvidar la tierra (PE).
  Solución: identifica L–N–PE antes de conectar y confirma continuidad de tierra en ambas tomas.
• Mezclar calibres (1,5 mm² con 2,5 mm²) en el mismo borne.
  Solución: usa 2,5 mm² para tomas; si hay flexible, termina con ferrules.
• Apretar sobre la aislación o dejar cobre a la vista.
  Solución: pelado limpio, todos los hilos dentro del borne y par de apriete del fabricante.
• Puenteo deficiente entre las dos tomas del conjunto (solo L/N, sin PE).
  Solución: puentea L–N–PE con 2,5 mm² dentro de la misma caja 2×4.

2) Elección del punto y capacidad

• Usar enchufe doble donde conectas dos cargas pesadas (p. ej., microondas + hervidor).
  Solución: instala puntos individuales y, si corresponde, 16 A.
  → Más contexto: Tomacorriente 10A vs 16A.
  → Planificación en cocin.
• Confiar en regletas en cascada para suplir tomas.
  Solución: si requieres dos tomas fijas, instala un conjunto doble bien cableado; si necesitas potencia, usa punto individual.

3) Montaje mecánico

• Caja 2×4 poco profunda: los conductores quedan forzados y la placa no asienta.
  Solución: usa caja profunda (más espacio para 2,5 mm² y puentes) o reordena derivaciones.
• Bastidor torcido o placa que muerde cables.
  Solución: atornilla el bastidor a plomo y presenta la placa verificando que no pinche conductores.

4) Ubicación y entorno

• En exteriores montar un doble sin protección estanca.
  Solución: usa tomas IP adecuadas, preferentemente individuales bajo cubierta.
  → Guía: Tomacorrientes exteriores estancos para jardín y terraza.
• En cocina/baño, colocar el doble en zonas de salpicadura.
  Solución: respeta alturas y distancias (ver normativa local) y usa puntos individuales donde haya alta demanda.

5) Verificación y uso posterior

• No probar tras energizar o no rotular el punto.
  Solución: prueba con carga ligera, verifica temperatura/olores y rotula el punto para ubicarlo en el tablero.
  → Identificar y rotular circuitos del tablero.
• Conectar electrónica sensible sin protección.
  Solución: añade supresor o UPS en puestos críticos.
  → Protecciones contra sobretensión.

Tabla rápida (error → riesgo → corrección)

Preguntas frecuentes

También te puede interesar

• Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.
• Tomacorrientes para cocina: alturas, cantidad y modelos recomendados.
• Tomacorrientes exteriores estancos para jardín y terraza.
• Identificar y rotular circuitos del tablero (método simple para tu hogar).
• Protecciones contra sobretensión: qué considerar al comprar para tu casa.
