Medidor digital residencial: qué significan los códigos y cómo leer kWh

Guía de lectura del medidor digital: display, códigos y kWh total

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). En esta guía te enseño a identificar en el display de tu medidor digital los códigos de lectura más habituales y, sobre todo, a localizar el kWh total para llevar tus registros sin errores. Verás qué es el scroll automático, cómo usar el botón de navegación (sin manipular el equipo) y qué significan lecturas como kWh (energía), kW (potencia) y kvarh (reactiva), de forma práctica y sin fórmulas.

Desde mi experiencia (en terreno): cuando un usuario aprende a ubicar su kWh total y a distinguir los códigos en pantalla, puede controlar su consumo mes a mes y detectar “consumos base” nocturnos que antes pasaban desapercibidos.

Consejo práctico (seguridad): el medidor es propiedad de la distribuidora; no lo manipules ni retires tapas. Limítate a leer el display. Si algo no cuadra (display apagado, zumbido o calor anormal), regístralo y repórtalo a tu distribuidora (ver normativa local).

Presentación

• Stevenson — electricista 10+ años, ex capataz (10 personas), Salesianos Don Bosco (2 años).
• He ayudado a muchos hogares a leer kWh correctamente y a crear rutinas de registro (foto + anotación) para entender su consumo real.

Qué cubre este artículo y qué no

Sí cubre:

• Lectura genérica del display: identificar códigos habituales y kWh total.
• Cómo desplazarte con scroll automático o botón, y qué ver en cada pantalla.
• Diferencias entre kWh, kW y kvarh con ejemplos domésticos sencillos.
• Errores comunes al anotar lecturas y cómo evitarlos.
• Método práctico para llevar registros diarios/mensuales con fotos.

No cubre:

• Reprogramaciones, intervenciones internas, claves o menús propietarios.
• Esquemas particulares de fabricantes (los códigos pueden variar por modelo).
• Trámites con la distribuidora (solo indicaciones básicas de a quién avisar).

Guía express (30 segundos): localiza tu kWh total y el código activo

Objetivo: en medio minuto identificar tu kWh total y anotar la lectura sin errores (códigos pueden variar por fabricante).

Paso a paso

1. Míralo de frente y espera el scroll automático: en la pantalla verás un código (ej.: 1.18.0 en muchos medidores residenciales) y una unidad (kWh, kW, etc.).
2. Confirma la unidad: si la pantalla dice kWh, estás en energía acumulada; si dice kW, es potencia/“demanda”.
3. Anota tal cual aparece: todos los dígitos y decimales visibles (sin sumar ni restar nada).
4. Si tienes tarifa por periodos y ves 1.18.1 / 1.18.2 / 1.18.3, anota cada una además del total.
5. Foto de respaldo (frontal, sin reflejos) y listo.

Mini-guía orientativa de códigos (varía por modelo):

Interlink (refresca conceptos): Potencia instantánea vs energía (kW vs kWh): lo que muestra tu medidor.

Desde mi experiencia: el 90% de errores viene de confundir kW con kWh y de olvidar los decimales. Si el código cambia por el scroll mientras tomas la foto, repite la captura con el mismo código.

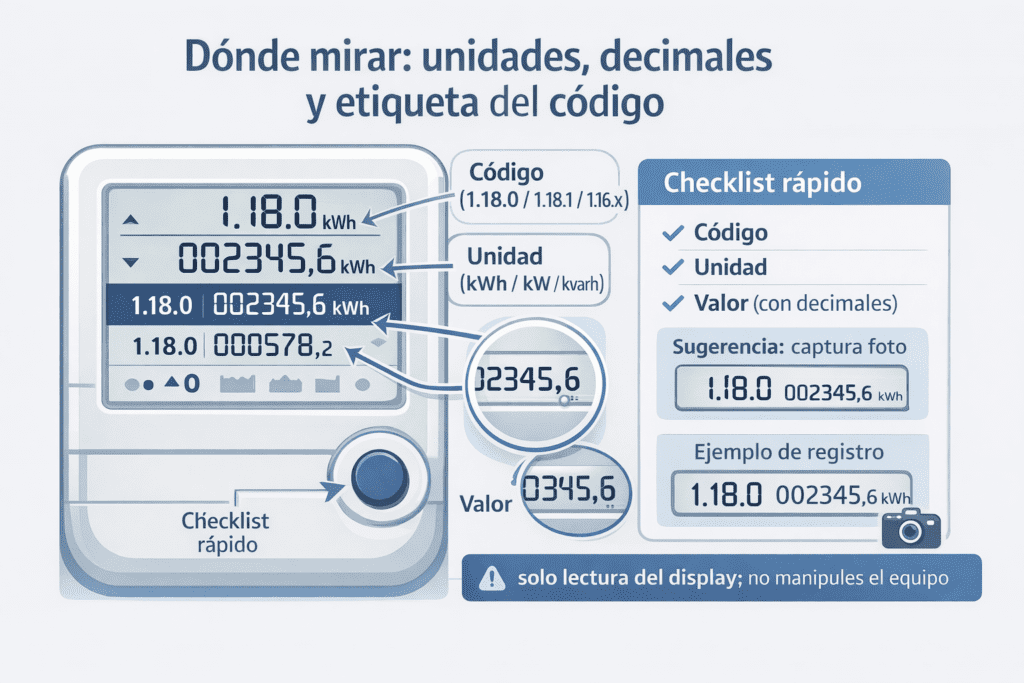

Dónde mirar: unidades, decimales y etiqueta del código

• Unidad (kWh/kW/kvarh): suele aparecer cerca del valor.
• Decimales: algunos modelos muestran una cifra decimal; anótala.
• Etiqueta del código: aparece en una esquina o al lado del valor (ej.: 1.18.0).
• Consistencia: compara mismo código entre lecturas (ej.: hoy y fin de mes).

Cómo anotar sin errores (fecha, hora, lectura exacta)

• Formato sugerido: AAAA-MM-DD — HH:MM — Código — Lectura — Unidad — Nota
  • Ej.: 2025-12-16 — 20:05 — 1.18.0 — 002345,6 — kWh — “Lectura total”.
• Foto frontal sin reflejos; limpia el visor si hace falta.
• En DH, anota también 1.18.1/2/3 además de 1.18.0.
• Guarda tus registros en la misma app/planilla para comparar.

Consejo práctico: si el valor “salta” de pantalla antes de anotarlo, presiona el botón para recuperar la pantalla o espera el siguiente ciclo de scroll (no manipules el equipo).

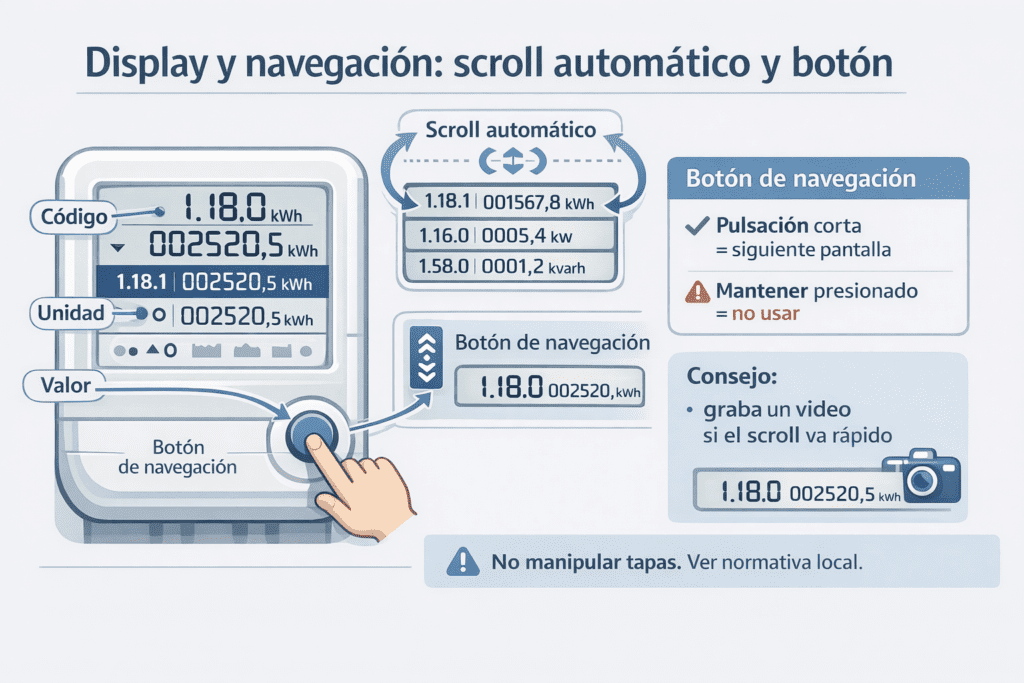

Display y navegación: scroll automático y botón

En los medidores digitales domésticos el display suele recorrer varias pantallas en scroll automático (cambia solo cada pocos segundos). Mi regla en terreno es: primero mirar, después tocar. Así identificas qué código está mostrando antes de usar el botón de navegación.

Cómo lo uso paso a paso (método seguro):

1. Observa el ciclo sin tocar nada: anota qué código aparece (ej.: 1.18.0 / 1.18.1…) y la unidad (kWh / kW / kvarh).
2. Si necesitas volver a una pantalla, usa pulsaciones cortas en el botón hasta recuperar el código deseado.
3. Evita mantener pulsado largo rato: en algunos modelos entra a menús que no debes usar (propios de la distribuidora).
4. Cuando consigas la pantalla correcta, toma la foto y anota la lectura (con decimales, si los hay).
   • Apoyo: Cómo fotografiar tu medidor para control personal y evidencias.

Consejo práctico: si el scroll va “muy rápido”, graba un video corto y luego pausa en el fotograma donde se ve el código/valor. Evitas errores por prisas o reflejos.

Botones típicos y comportamiento del display

• Un botón (lo más común):
  • Pulsación corta: avanza una pantalla.
  • Variaciones frecuentes: primera pulsación “despierta” el display; las siguientes ya navegan.
• Dos botones (algunos modelos):
  • Uno suele avanzar y el otro regresar o abrir un resumen.
• Indicadores del LCD: iconos (reloj, periodo, unidad), código en una esquina y valor en el centro. Si algún segmento no se ve, trata de leer en sombra o desde otro ángulo.

Desde mi experiencia: antes de anotar, confirmo tres cosas en la misma pantalla: código, unidad y valor completo. Ese triple chequeo evita el 90% de confusiones.

Si el botón no responde o el scroll es muy rápido (pasos seguros)

1. Despeja reflejos y limpia el visor con un paño seco.
2. Da una pulsación corta y firme; si “despierta” el LCD, espera a que estabilice.
3. Vuelve a pulsar corto para navegar; si persiste sin respuesta, no uses objetos para presionar ni fuerces tapas.
4. Toma foto del estado y registra hora/código. Si el display está muerto o ilegible de forma permanente, avisa a la distribuidora.
   • Apoyo: Errores comunes al leer el medidor: decimales, ceros y multiplicadores.
   • Apoyo: Medidor hace ruido o está caliente: cuándo preocuparse y qué registrar.

Consejo de seguridad: el medidor es propiedad de la distribuidora. No retires tapas ni accedas a menús avanzados. Si algo no cuadra, documenta (fotos + hora) y reporta.

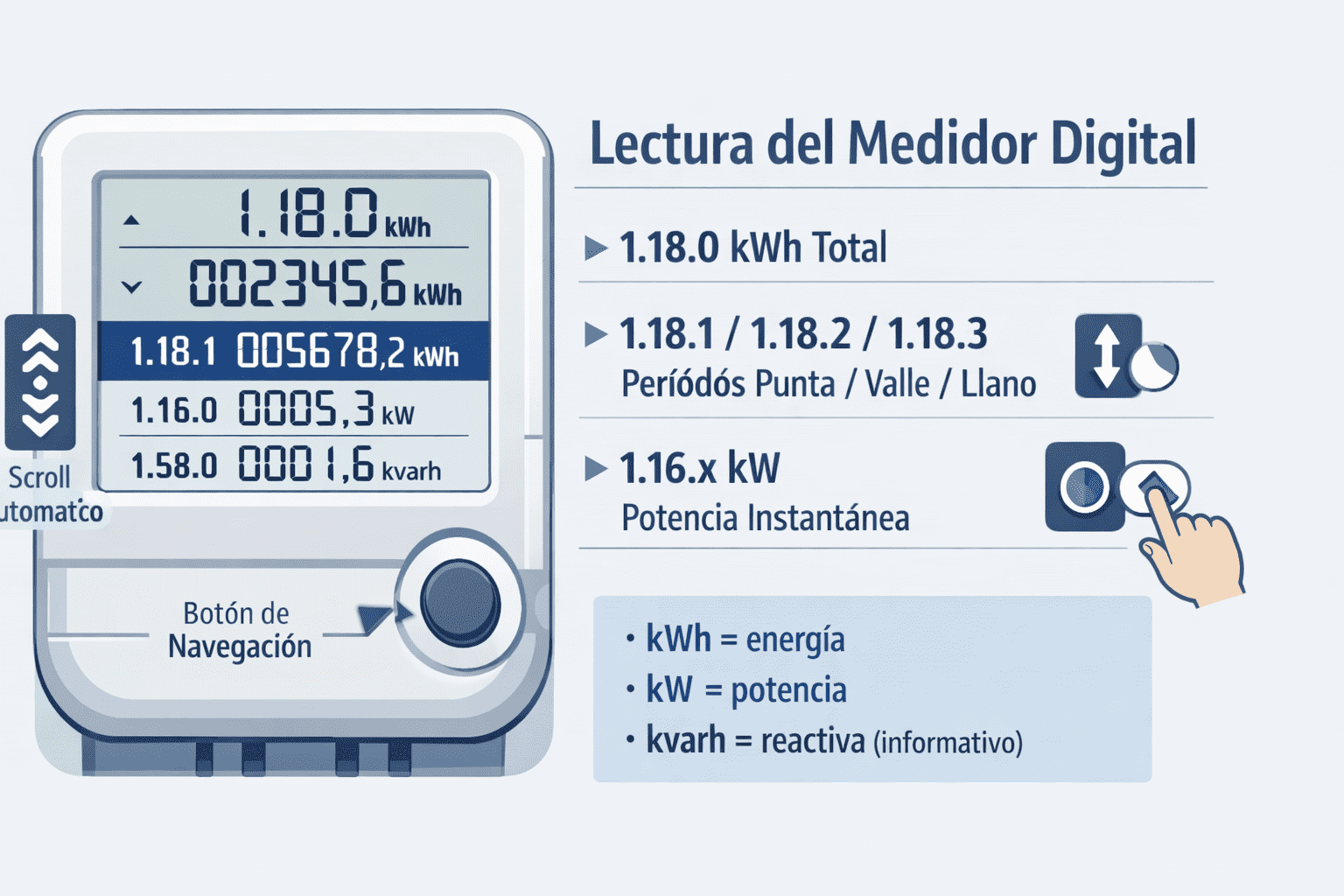

Códigos genéricos más comunes (guía visual)

Importante: los códigos y su orden pueden variar según fabricante/modelo. Aquí te dejo una guía orientativa para que sepas qué estás mirando y para qué te sirve en casa.

Desde mi experiencia: para el 90% de usuarios domésticos, con 1.18.0 (kWh total) y, si tienes DH, 1.18.1/2/3, ya puedes controlar tu consumo y mejorar hábitos. Recurre a 1.16.x cuando investigas picos puntuales (horno + hervidor + AC, etc.).

Cómo interpretar variaciones por marca/modelo

• Nomenclatura: algunos modelos muestran el código pequeño en una esquina; otros lo alternan antes del valor.
• Agrupación: puedes ver familias (1.18.x para energías activas, 1.16.x para potencias). Si una familia no aparece, no la trae ese firmware o no está habilitada para tu contrato.
• Orden: el scroll puede empezar en cualquier pantalla; espera un ciclo completo antes de decidir qué anotar.

Qué anotar cuando el código cambia “solo” (scroll)

1. Caza la pantalla correcta: espera a que vuelva el código que necesitas (o usa pulsaciones cortas en el botón).
2. Anota trío completo: Código + Unidad + Valor (con decimales si los hay).
3. Foto: respalda la lectura; evita reflejos y que el código quede fuera del encuadre.
4. Consistencia: siempre compara mismo código entre lecturas (no mezcles 1.18.0 con 1.18.1).

Consejo práctico: si el scroll cambia justo cuando vas a anotar, no te apures. Espera el siguiente ciclo o graba un video corto y luego saca el fotograma con el código/valor que necesitas.

kWh vs kW vs kvarh: guía sencilla con ejemplo doméstico

Para leer bien tu medidor necesitas distinguir energía de potencia (y saber qué pinta la reactiva).

• kWh (kilovatio-hora) = energía acumulada. Es lo que suma en tu contador (1.18.0 y, si aplica, 1.18.1/2/3). Piensa en “litros consumidos”: cuánto has usado en un período.
• kW (kilovatio) = potencia o “ritmo” instantáneo (1.16.x en muchos modelos). Piensa en el caudal del grifo: qué tan rápido estás consumiendo ahora.
• kvarh = energía reactiva (1.58.x). La generan sobre todo motores y bobinas (bombas, compresores). En muchos hogares no se factura, pero puede mostrarse en el display (depende del contrato y la normativa local).

Ejemplo doméstico (genérico):

• Un hervidor de ~2 kW encendido 30 min consume ~1 kWh (porque 2 kW × 0,5 h = 1 kWh).
• Un televisor de ~0,1 kW encendido 5 horas consume ~0,5 kWh.
  Ves que kW es el ritmo, y kWh es lo acumulado.

Desde mi experiencia: cuando un hogar confunde kW con kWh anota valores equivocados y luego “no cierran” las cuentas del mes. Antes de escribir, mira tres cosas en la misma pantalla: código, unidad y valor con decimales.

¿Cuándo mirar kW (1.16.x) y cuándo mirar kWh (1.18.x)?

• Mira kWh (1.18.0) para tu registro diario/mensual y para comparar con la lectura anterior.
• Mira kWh por periodos (1.18.1/2/3) si tienes discriminación horaria (punta/valle) y quieres ajustar hábitos.
• Mira kW (1.16.x) cuando investigas picos: encender horno + microondas + hervidor a la vez dispara la potencia momentánea, aunque el kWh total lo verás reflejado más tarde.
• Ignora kvarh si en tu contrato residencial no se cobra; si aparece y te genera dudas, consúltalo con tu distribuidora.

Lectura rápida para detectar picos de demanda

1. Espera a que el display muestre 1.16.x (kW) o navega con pulsaciones cortas hasta esa pantalla.
2. Anota el reposo: valor de kW con la casa en uso normal.
3. Enciende un equipo relevante (ej.: horno). Observa el salto en kW.
4. Apaga y vuelve al estado normal. No fuerces combinaciones poco habituales solo para “probar” (prioriza seguridad y hábitos reales).
5. Si ves valores erráticos o imposibles, registra foto/video y consulta; no manipules el equipo (ver normativa local).

Consejo práctico: si el scroll cambia justo cuando vas a tomar el dato, graba video corto y extrae el fotograma con código + unidad + valor. Esa evidencia evita errores al pasar los datos a tu planilla.

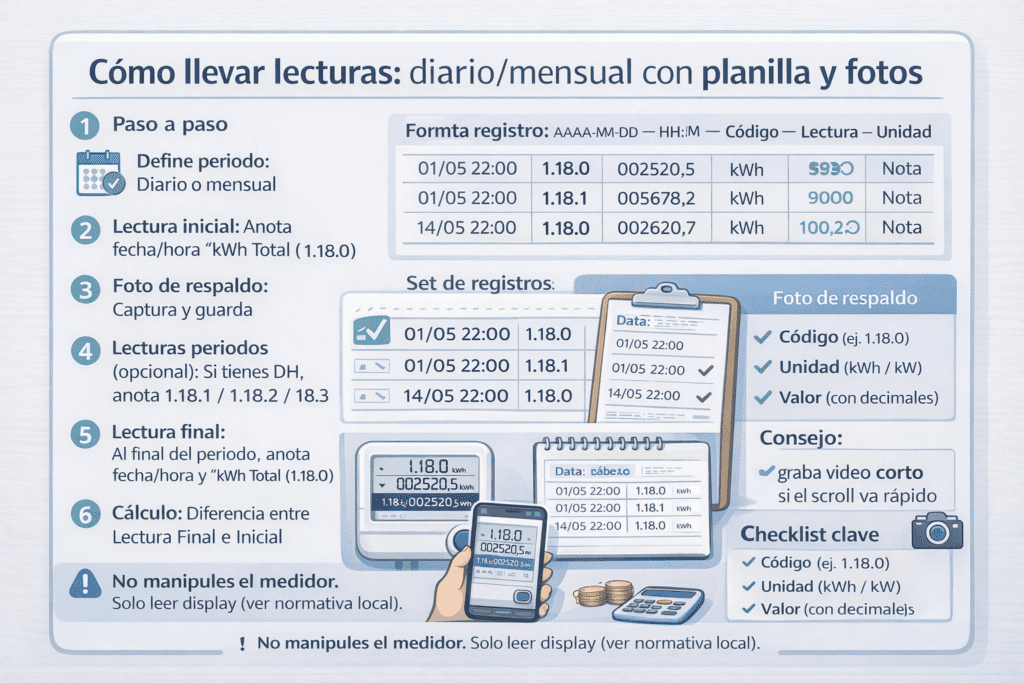

Cómo llevar lecturas: diario/mensual con planilla y fotos

Mi método funciona en cualquier medidor digital sin tocar nada interno. Solo lees el display, haces foto y anotas.

Paso a paso (resumen operativo)

1. Define el periodo: diario (control de hábitos) o mensual (cierre de ciclo).
2. Lectura inicial: ubica 1.18.0 (kWh total) y anota código + unidad + valor con decimales. Haz una foto frontal sin reflejos.
3. Lecturas por periodo (si tienes DH): además del total, captura 1.18.1 / 1.18.2 / 1.18.3.
4. Lectura final (al cierre): repite las capturas en los mismos códigos.
5. Cálculo simple:
   • kWh del periodo = lectura final − lectura inicial (mismo código).
   • Promedio diario (si fue un mes) = kWh del mes ÷ n.º de días.
6. Verificación: compara foto vs anotación y confirma que usaste el mismo código en inicio y cierre.

Interlinks útiles para registrar y analizar

• Cómo estimar tu consumo diario con lecturas del medidor (fórmula simple).
• Histórico de lecturas: cómo llevar una planilla y detectar picos.

Consejos rápidos (lo que más veo en casa)

• Constancia > perfección: elige una hora fija (p. ej., 22:00) y apégate a ella.
• Foto siempre: evita errores de decimales y reflejos.
• Mismo código: no mezcles 1.18.0 con 1.18.1/2/3 al restar.
• Anota eventos: “horno 2 h”, “lavadora nocturna”, etc. Luego entenderás tus picos.

Ejemplo real (en terreno): control mensual y “consumo base” nocturno

Un cliente registraba 1.18.0 al inicio y al final de cada día durante un mes. Con las fotos y notas, vimos que su consumo base nocturno (todo “apagado”) era alto. Al revisar rutinas, detectó dos equipos “siempre encendidos” que no recordaba: un decodificador antiguo y una fuente de un monitor. Ajustó enchufes y horarios, y al mes siguiente su promedio diario bajó.
Lección: las notas junto a cada lectura (qué estaba encendido) explican casi todos los picos.

Tarifas por horario: identifica punta/valle en el display

Si tu contrato tiene discriminación horaria (DH), el medidor suele mostrar registros por periodos además del total. En muchos modelos verás 1.18.0 (kWh total) y también 1.18.1 / 1.18.2 / 1.18.3 para periodos (los nombres y cantidad de periodos dependen del país/contrato: punta, valle, llano, etc.).

Cómo lo hago en casa (paso a paso):

1. Confirma si tienes DH revisando tu contrato o última boleta.
2. En el medidor, espera el scroll automático o navega con pulsaciones cortas hasta ver 1.18.0 (kWh) y anótalo.
3. Repite con 1.18.1, 1.18.2 y 1.18.3 si aparecen (si no, tu plan puede tener menos periodos).
4. En tus registros mensuales, compara mismo código entre inicio y fin del periodo.
5. Al cierre, el total suele corresponder con la suma de periodos del mismo intervalo (pueden darse pequeñas diferencias por cortes de ciclo o redondeos).

Interlink (amplía la lectura por periodos): Lecturas en tarifas por horario (punta/valle): identifica los registros.

Desde mi experiencia: el mayor error en DH es restar periodos mal emparejados (ej.: comparar 1.18.1 de hoy con 1.18.2 de fin de mes). Antes de calcular, verifica que comparas el mismo código.

Caso práctico: comparar dos días similares en distintos periodos

• Día A (tarde): cocinas con horno eléctrico y usas lavadora en franja punta/llana → suben los kWh en el código de ese periodo.
• Día B (noche): mueves lavadora y plancha a valle → verás mayor peso en 1.18.x del periodo valle y menor en punta/llano.
  Lectura inteligente: mantén hábitos “pesados” en valle cuando sea posible y compara semana a semana la distribución entre tus 1.18.1/2/3.

Qué hacer si tu medidor no muestra periodos (escenario sin DH)

• Si no ves 1.18.1/2/3, puede que no tengas DH o que tu modelo no muestre esos registros.
• En ese caso, registra solo 1.18.0 (kWh total) para tu control.
• Si crees tener DH y el medidor no refleja periodos, documenta con fotos y consulta a tu distribuidora (sin manipular el equipo).

Consejo práctico: crea una etiqueta simple en tu planilla: P1, P2, P3 con su franja horaria real (según contrato). Evitas mezclar periodos cuando calcules tus hábitos.

Errores comunes al leer el medidor (y cómo evitarlos)

Trabajo a diario con usuarios que toman lecturas y casi siempre tropiezan en los mismos puntos. Aquí va mi lista corta para que no te pase.

1) Confundir kW con kWh

Ves kW (potencia) y lo anotas como si fuera kWh (energía).
Cómo evitarlo: antes de escribir, verifica tres cosas en la misma pantalla: código, unidad y valor con decimales.

2) Mezclar periodos (DH)

Restas 1.18.1 de inicio con 1.18.2 de cierre.
Cómo evitarlo: en DH, compara siempre el mismo código (1.18.1 con 1.18.1, etc.) y además registra el 1.18.0 total.

3) Perder los decimales

Algunos modelos muestran una cifra decimal; si no la anotas, el mes “no cuadra”.
Cómo evitarlo: anota todos los dígitos visibles (incluida la coma/decimal).

4) Anotar durante el cambio de pantalla (scroll)

El display cambia justo cuando tomas la lectura y apuntas un valor de otro código.
Cómo evitarlo: si el scroll es rápido, graba un video corto y extrae el fotograma con código + unidad + valor.

5) Cambiar de hora y romper la comparabilidad

Una lectura a las 08:00 y la siguiente a las 23:00… estás mezclando dos “ventanas” distintas.
Cómo evitarlo: fija una hora de lectura y respétala (ej.: 22:00).

6) Restar total con parciales

Intentas calcular el consumo restando 1.18.0 menos 1.18.1, o mezclas total con periodos.
Cómo evitarlo: el total (1.18.0) se compara contra total; los periodos se comparan contra sus propios periodos.

7) Apuntar códigos que no aplican (kvarh)

Ves kvarh y crees que es “más consumo”.
Cómo evitarlo: en residencial muchas veces no se factura reactiva; prioriza 1.18.0 y, si tienes DH, 1.18.1/2/3. Consulta a tu distribuidora si tienes dudas.

8) Lectura justo en medianoche o cierre de ciclo

Puedes pillar un cambio de día/periodo y la suma no coincide.
Cómo evitarlo: evita 00:00; toma lecturas a la misma hora todos los días/meses.

9) Sin foto de respaldo

Un reflejo, un dígito confuso… y ya no puedes verificar.
Cómo evitarlo: siempre foto frontal sin reflejos. Si no puedes, sombrea con tu mano el visor.

10) Copiar valores con separador distinto

Apuntas 002345.6 en una app que espera coma, o viceversa.
Cómo evitarlo: usa siempre el mismo formato (coma o punto) que muestra tu medidor.

Desde mi experiencia: con solo tres hábitos —misma hora, misma pantalla y foto— eliminas el 90% de errores en lecturas domésticas.

Validaciones y diagnóstico básico con el medidor

Cuando algo “no cuadra”, hago pruebas simples sin manipular el equipo. Solo leer, observar y documentar.

Prueba 1 — ¿Marca con todo apagado?

1. Apaga y desenchufa los principales consumos de la casa.
2. Observa el display: anota código + unidad + valor (ej.: 1.18.0 kWh 002520,5).
3. Espera 5–10 min y vuelve a anotar el mismo código.
   • Si sube apreciablemente sin uso, revisa qué quedó encendido de base (router, decos, cargadores, etc.).
   • Guía paso a paso: ¿Tu medidor marca consumo con todo apagado?

Prueba 2 — Consumo fantasma con corte general

1. Corta el interruptor general de la vivienda (tablero).
2. Verifica que la casa quedó sin tensión.
3. Observa si el valor kWh total (1.18.0) sigue subiendo. Si lo hace, documenta y contacta a la distribuidora (ver normativa local).
   • Más detalle: Consumo fantasma: prueba con el medidor y el corte general.

Prueba 3 — Calor o ruido en el medidor

• Si notas zumbido, olor o calor anormal al tacto externo de la envolvente (sin abrir nada), no insistas. Registra y reporta.
  • Qué anotar y cómo reportar: Medidor hace ruido o está caliente.

Consejo de campo: toda validación se hace desde el display. No abras tapas ni toques precintos: el medidor es propiedad de la distribuidora.

Señales de alerta y cuándo llamar a la distribuidora

• Display muerto o ilegible de forma permanente.
• Segmentos perdidos: números incompletos que cambian con el ángulo.
• Zumbido/olor/calor persistente en la envolvente.
• Lecturas imposibles (salto brusco de kWh sin consumo real).
• Botón que no responde tras varios intentos (y el scroll no recorre).
  Acción: registra evidencia (ver abajo) y reporta por los canales oficiales. No manipules el equipo (ver normativa local).

Registro fotográfico para reclamos (rápido y útil)

• Foto del display con código + unidad + valor legibles (si hay scroll, graba video corto).
• Contexto: toma 1–2 fotos de la envolvente completa (sin abrir), donde se vean precintos.
• Notas: fecha/hora, condiciones (todo apagado / corte general), y cualquier ruido/olor percibido.
• Serie: si puedes, 2–3 lecturas separadas por minutos para mostrar la evolución.

Desde mi experiencia: un buen paquete de evidencias (fotos claras + hora + descripción) acelera la gestión y evita idas y vueltas.

4 casos reales “en terreno” (breves)

1 — DH bien aprovechada

Hogar con discriminación horaria que solo leía el total. Les enseñé a registrar 1.18.1/2/3 además de 1.18.0.
Resultado: movieron lavadora y plancha a valle y redujeron el peso de “punta” en su planilla al mes siguiente.
Consejo: rotula en tu planilla P1/P2/P3 con horarios reales para no mezclar periodos.

2 — Confusión kW vs kWh

Veían 1.16.x (kW) y lo anotaban como si fuera kWh.
Acción: triple chequeo en la misma pantalla (código + unidad + valor).
Resultado: lecturas coherentes y cierre mensual que coincide con factura.

3 — Scroll rápido que frustraba las fotos

El display cambiaba antes de anotar.
Acción: grabar video corto, pausar y capturar fotograma con código visible.
Resultado: registros sin errores; dejaron de “inventar” decimales.

4 — “Consumo base” nocturno elevado

Con lecturas diarias (22:00) detectamos subida constante en reposo.
Hallazgo: decodificador antiguo y cargador de monitor siempre energizados.
Resultado: bajó el promedio diario al mes siguiente.

Lecciones aprendidas que te ahorran tiempo

• Misma hora, misma pantalla, misma unidad.
• En DH, compara periodos consigo mismos (1.18.1 con 1.18.1, etc.) y registra también 1.18.0.
• Foto o video siempre: elimina dudas por reflejos o scroll.
• Anota eventos (horno, AC, lavadora nocturna): luego explican picos.

Mi checklist personal antes de cerrar la lectura

1. ¿Estoy viendo el código correcto?
2. ¿La unidad es la que necesito (kWh/kW)?
3. ¿Tomé foto/video claro del display?
4. ¿Anoté decimales y fecha/hora?
5. ¿Sumé 1.18.1/2/3 si tengo DH (además de 1.18.0)?

FAQs claras y cortas

¿Puedo cambiar de código si el medidor hace scroll solo?

Sí. En la mayoría de modelos, con pulsaciones cortas del botón vuelves a la pantalla que necesitas.

Botón y tiempos de espera (sin manipular el equipo)

• Primero observa un ciclo completo de scroll para identificar el código (ej.: 1.18.0) y la unidad.
• Da un toque corto para “despertar” y otro para navegar hasta el código deseado.
• Si va muy rápido, graba un video corto y luego extrae el fotograma con código + unidad + valor.
• Si el botón no responde y el scroll no recorre, documenta con fotos y avisa a la distribuidora.
  Apoyo: Cómo fotografiar tu medidor para control personal y evidencias.

¿Por qué a veces veo kvarh si en mi factura no se cobra?

Porque tu medidor puede registrar energía reactiva aunque no se facture en tu tarifa residencial.

Cuándo importa en residencial (y cuándo no)

• Importa si tu contrato indica penalizaciones por reactiva (poco común en doméstico).
• No importa para el control mensual básico: prioriza 1.18.0 (kWh total) y, si tienes DH, 1.18.1/2/3.
• Si tienes dudas, consulta a tu distribuidora/comercializadora y guarda capturas del display.
  Refuerzo conceptual: Potencia instantánea vs energía (kW vs kWh): lo que muestra tu medidor.

¿Qué hago si el display está muerto o no se lee bien?

No lo manipules. El medidor es propiedad de la distribuidora.

Pasos y a quién avisar (distribuidora)

1. Prueba sombra con la mano para descartar reflejos y mira desde otro ángulo.
2. Si sigue ilegible, registra evidencia: foto de la envolvente completa y del display (si algo se ve), con fecha y hora.
3. Anota cualquier olor/zumbido/calor.
4. Reporta por los canales oficiales de tu distribuidora y conserva las evidencias.
   Apoyo: Medidor hace ruido o está caliente: cuándo preocuparse y qué registrar.

También te puede interesar

• Potencia instantánea vs energía (kW vs kWh): lo que muestra tu medidor.
• Lecturas en tarifas por horario (punta/valle): identifica los registros.
• Cómo estimar tu consumo diario con lecturas del medidor (fórmula simple).
• Histórico de lecturas: cómo llevar una planilla y detectar picos anómalos.
• Errores comunes al leer el medidor: decimales, ceros y multiplicadores.
