Protección contra arco eléctrico (AFDD): qué es y cuándo conviene instalar

2P AFDD-63 Arc Fault Protector Device Circuit Breaker Interrupted…

• Miniature Circuit Breakers

$47.00

Comprar en Amazon

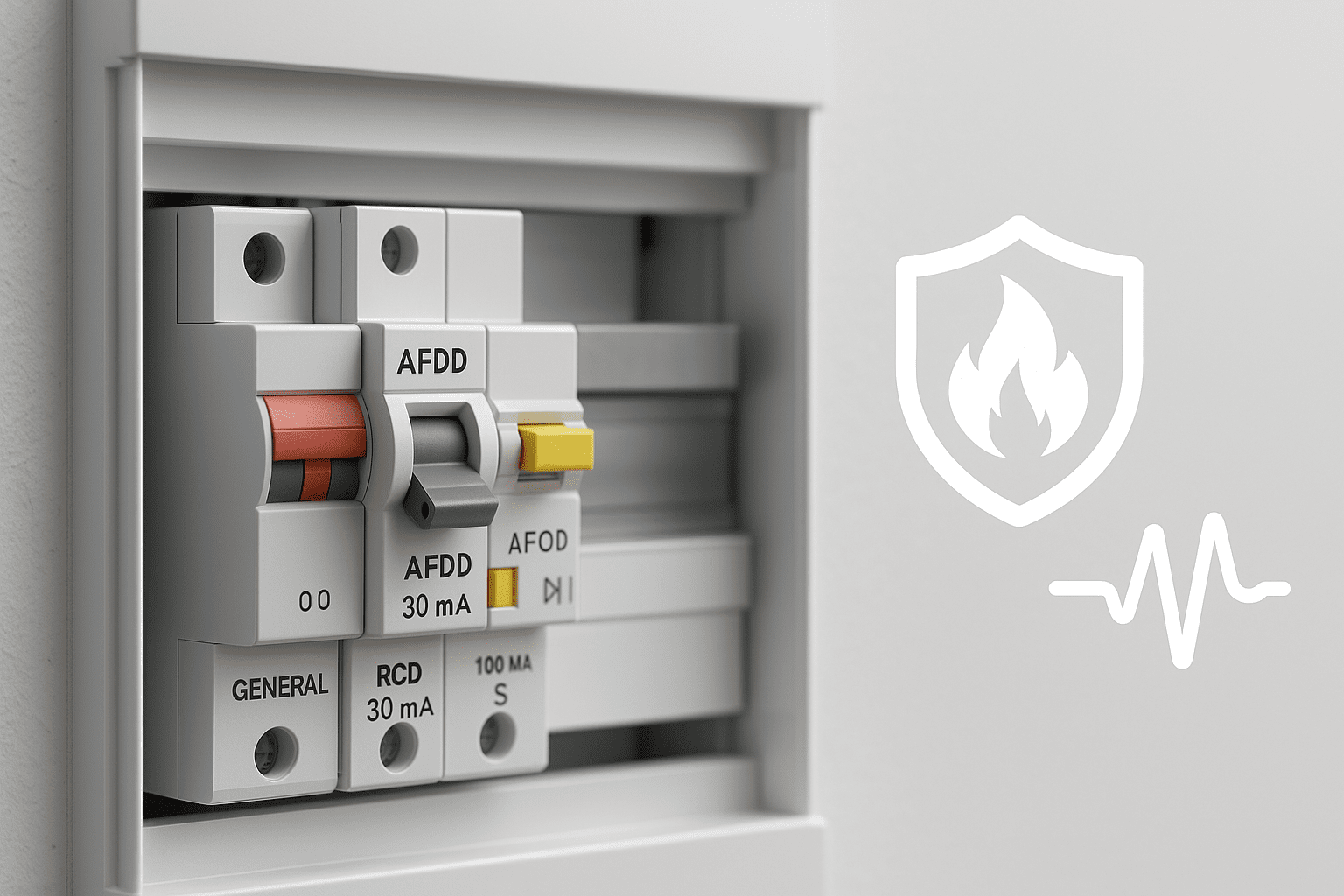

Qué es un AFDD y qué problema resuelve

Un AFDD (Arc Fault Detection Device) es un dispositivo que detecta firmas características de un arco eléctrico peligroso y desconecta el circuito antes de que el calentamiento derive en incendio. No sustituye a las protecciones existentes: complementa al magnetotérmico (MCB), que actúa por sobrecarga y cortocircuito, y al diferencial (RCD), que actúa por fuga a tierra. Su objetivo es cubrir el hueco de seguridad donde ni el MCB ni el RCD reaccionan con fiabilidad, especialmente en cableados envejecidos, conexiones flojas, regletas sobrecargadas o extensiones maltratadas. (Ver normativa local).

Arco serie, paralelo y a tierra: diferencias y ejemplos domésticos

• Arco serie (en el propio conductor o conexión floja): aparece cuando un borne está mal apretado, un enchufe está holgado o un cable está parcialmente cortado. La corriente puede ser inferior al umbral del MCB, por lo que la protección térmica/magnética no actúa.
  Ejemplos: clavija que “chisporrotea”, clemas flojas en una lámpara, cordones aplastados por muebles.
• Arco paralelo (entre fase y neutro): puede darse en un tramo de cable con aislamiento dañado o aplastado. Si no alcanza el nivel de cortocircuito “franco”, el MCB puede no disparar a tiempo; el arco intermitente sí genera calor y carbonización.
• Arco a tierra (fuga acompañada de arco): parte de la corriente deriva a tierra y, a la vez, se produce arco. Un diferencial puede detectar la fuga si supera su sensibilidad, pero no siempre evita el arco incipiente si la firma es irregular o la fuga es pequeña. Si sospechas de derivaciones, repasa estas señales de fuga a tierra en casa.

Por qué MCB y RCD no bastan ante arcos peligrosos

• El MCB está diseñado para sobrecargas sostenidas y cortocircuitos; en arcos serie y paralelo “limitados” la corriente puede ser insuficiente o muy intermitente, quedando fuera de sus curvas de disparo.
• El RCD reacciona a desequilibrios (fuga a tierra). En arcos sin fuga apreciable (serie o paralelo “limpio”) no tiene motivo para actuar.
• El AFDD analiza la forma de onda y sus componentes de alta frecuencia, buscando patrones propios del arco y distinguiéndolos de ruidos normales (motores, dimmers, fuentes conmutadas). Así interrumpe el circuito incluso cuando MCB y RCD no detectan condición de fallo. Para entender qué protege cada dispositivo en conjunto, revisa Diferencial vs magnetotérmico: qué protege cada uno.

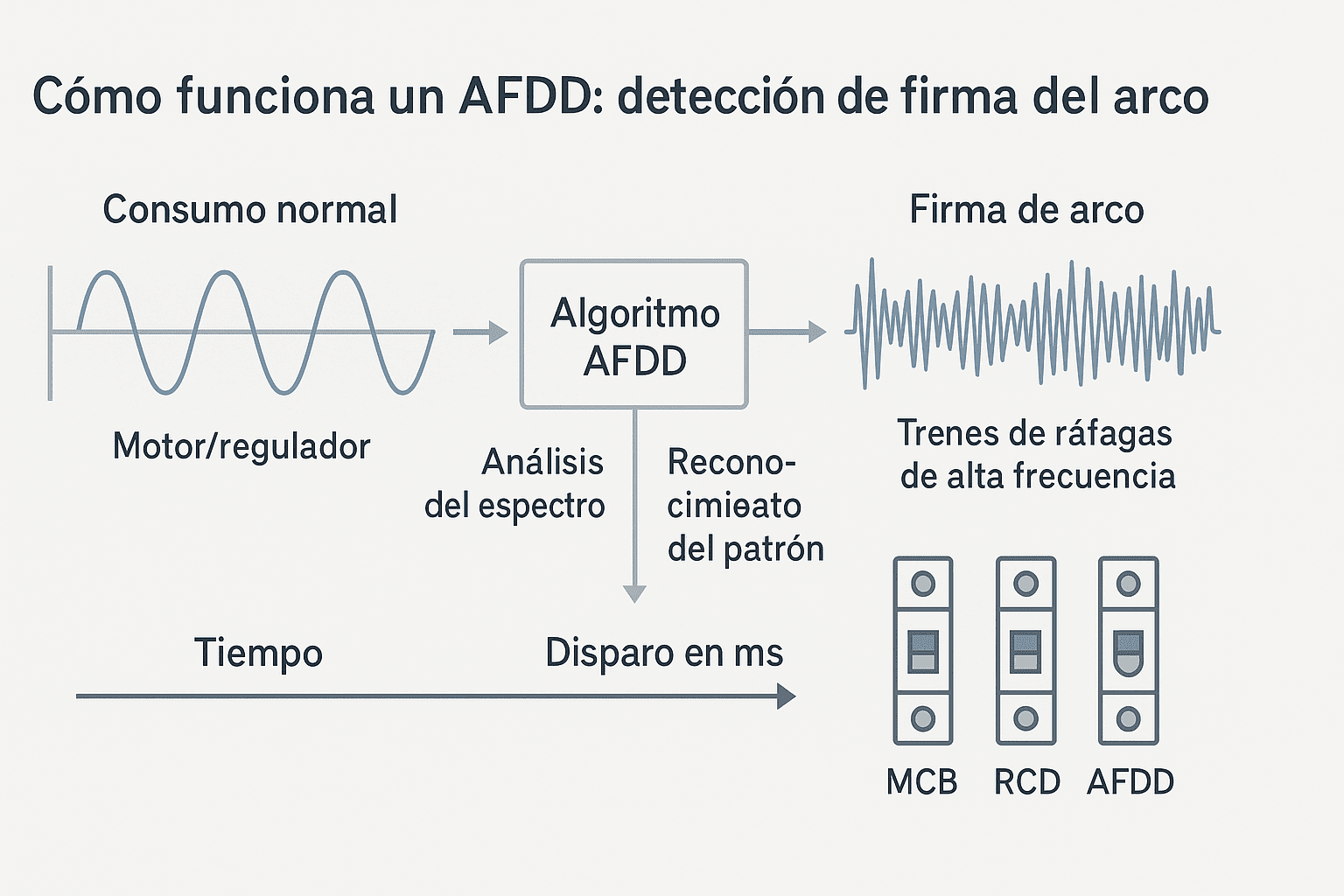

Cómo funciona un AFDD (detección de firma del arco)

Patrón de alta frecuencia y lógica de discriminación

Un AFDD monitoriza de forma continua la forma de onda del circuito y busca firmas eléctricas propias del arco: ráfagas irregulares, componentes de alta frecuencia y secuencias intermitentes que no se corresponden con el consumo normal. Mediante un algoritmo interno, compara esos patrones con una biblioteca de eventos (arranques de motor, dimmers, fuentes conmutadas) y decide si está ante un arco peligroso.
Cuando la probabilidad de arco supera su umbral, desconecta el circuito en milisegundos para cortar el calentamiento localizado que puede desencadenar un incendio. Este enfoque permite actuar incluso cuando la corriente no alcanza el disparo del magnetotérmico y no existe fuga suficiente para activar el diferencial.
En la práctica, un AFDD reduce el riesgo en entornos con conexiones flojas, aislamiento envejecido, regletas sobrecargadas o cables dañados, escenarios comunes en viviendas con años de uso.

Limitaciones, falsas alarmas y requisitos de instalación

Aunque el AFDD distingue el “ruido” normal de un arco real, su rendimiento depende de una instalación correcta y del estado del cableado:

• Apretado y continuidad: bornes mal apretados, neutros compartidos o tierra deficiente elevan el ruido eléctrico y pueden provocar disparos innecesarios.
• Separación por circuitos: reparte cargas con electrónica (inducción, lavadoras, climatización, LED) en ramales distintos para que las fugas y el ruido no se acumulen.
• Verificación previa: antes de intervenir en el tablero, verifica ausencia de tensión y, en tomas, confirma polaridad y tierra con un probador de enchufes (socket tester).
• Compatibilidad con el resto de protecciones: el AFDD complementa a MCB y RCD; su selección debe considerar el tipo de cargas y la coordinación con el esquema existente (ver normativa local).
• Mantenimiento básico: limpieza del tablero, reapriete periódico y sustitución de equipos deteriorados ayudan a evitar falsas alarmas y a mantener la sensibilidad adecuada del dispositivo.

¿Cuándo conviene instalar AFDD en vivienda? (matriz por escenarios)

Cableado envejecido, madera/alto riesgo de incendio, dormitorios y zonas de descanso

En instalaciones con años de uso, empalmes antiguos o estructura de madera, las conexiones flojas y aislantes degradados elevan la probabilidad de arco serie. En dormitorios y zonas de descanso, el riesgo es crítico por la detección tardía durante la noche. Aquí el AFDD añade una capa de prevención de incendios que MCB/RCD no cubren bien ante arcos limitados. Mantén tomas y cajas cerradas; si están en áreas húmedas cercanas a cocina/baño, refuerza distancias y prácticas de seguridad según seguridad eléctrica en baño y cocina.

Enchufes holgados, regletas sobrecargadas, garaje-taller y líneas a exterior

Las clavijas flojas y las regletas con muchas cargas provocan microchispas repetidas. En garaje-taller (herramientas, polvo, viruta) y líneas a exterior (cables a cobertizos, jardines), el daño mecánico y la humedad agravan el riesgo. Si alimentas tomas al aire libre, elige envolventes y tomas con grado IP adecuado según grados de protección IP y revisa periódicamente aprietes y estado de cables.

Matriz de decisión rápida

Ver normativa local y manuales del fabricante para validar circuitos prioritarios y compatibilidades.

Dónde se ubica en el tablero y con qué se combina

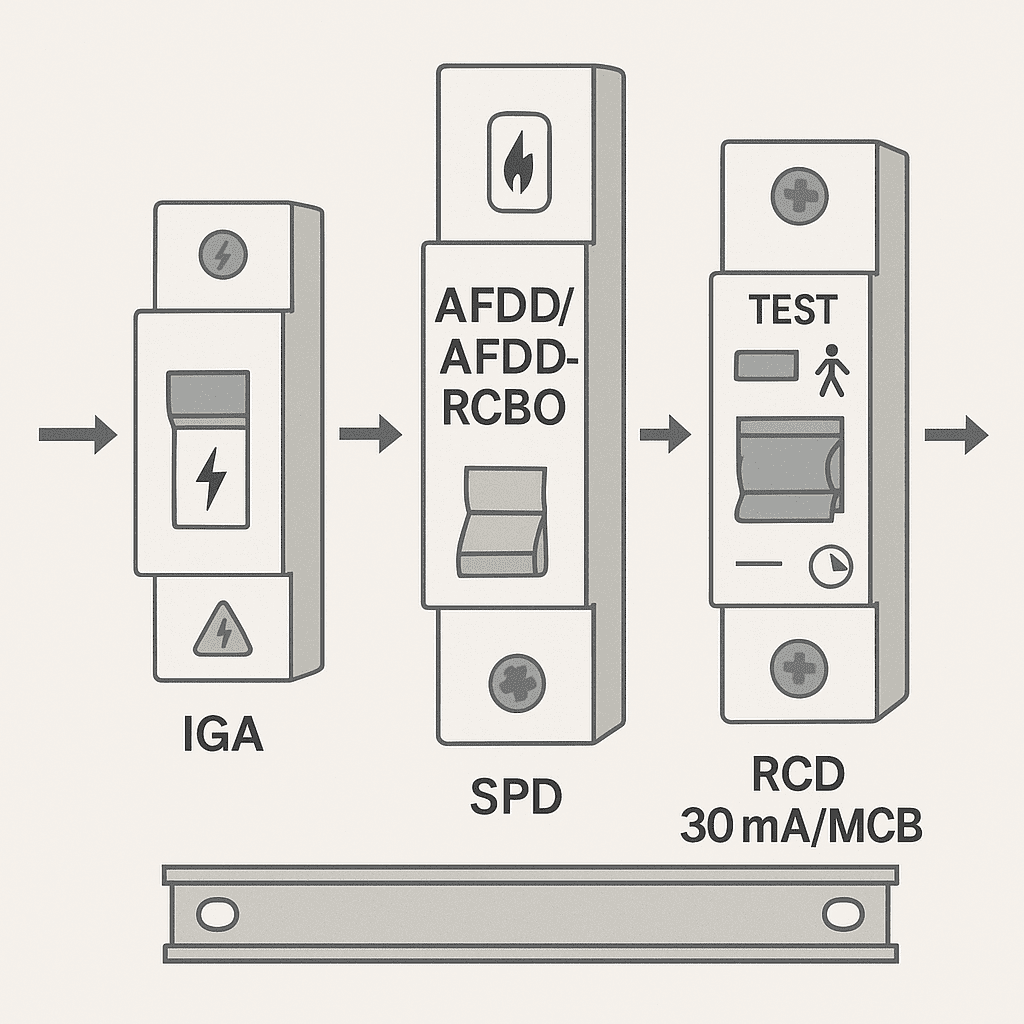

Cadena típica: IGA → SPD → AFDD (o AFDD-RCBO) → MCB/RCD por circuitos

En una vivienda estándar, la secuencia práctica es:
IGA/interruptor general → SPD (si aplica) → AFDD en el/los circuitos elegidos → MCB y/o RCD según el diseño.
Si el equipo elegido es AFDD-RCBO (dispositivo combinado con protección térmica y diferencial), se coloca en el carril DIN del circuito final y sustituye al conjunto MCB+RCD de ese ramal. Si es AFDD “puro”, se instala aguas arriba del MCB/RCD del circuito a proteger, respetando el sentido de alimentación y las instrucciones del fabricante.
Pautas clave (ver normativa local):

• Un circuito, un dispositivo: aplica AFDD solo donde aporta valor (dormitorios, madera, líneas a exterior, garaje-taller, cableado envejecido).
• Neutros dedicados: cada ramal lleva su par fase-neutro; no mezcles neutros entre protecciones distintas.
• SPD en origen: sitúalo antes de AFDD y RCD para protegerlos frente a sobretensiones.
• Cableado ordenado y apriete correcto: reduce falsas alarmas y mejora el diagnóstico.
  Para mantener la instalación al día, apóyate en el plan anual de seguridad eléctrica en casa.

Convivencia con 30 mA y 100 mA selectivo (tipo S)

El AFDD no sustituye al diferencial de 30 mA en circuitos de uso: se complementan. En tableros con exigencia de continuidad, un 100 mA selectivo (tipo S) en cabecera coordina con los 30 mA de los ramales, mientras el AFDD vigila arcos que ni MCB ni RCD cubren bien. Esquema de referencia:
IGA → SPD → 100 mA tipo S (si se usa) → AFDD/AFDD-RCBO en los circuitos críticos → 30 mA y MCB según corresponda.
Para elegir sensibilidades y posiciones de los diferenciales, consulta la guía Diferencial 30 mA vs 100 mA: cuál usar en vivienda y por qué. Ajusta siempre a normativa local y a las hojas técnicas de los dispositivos.

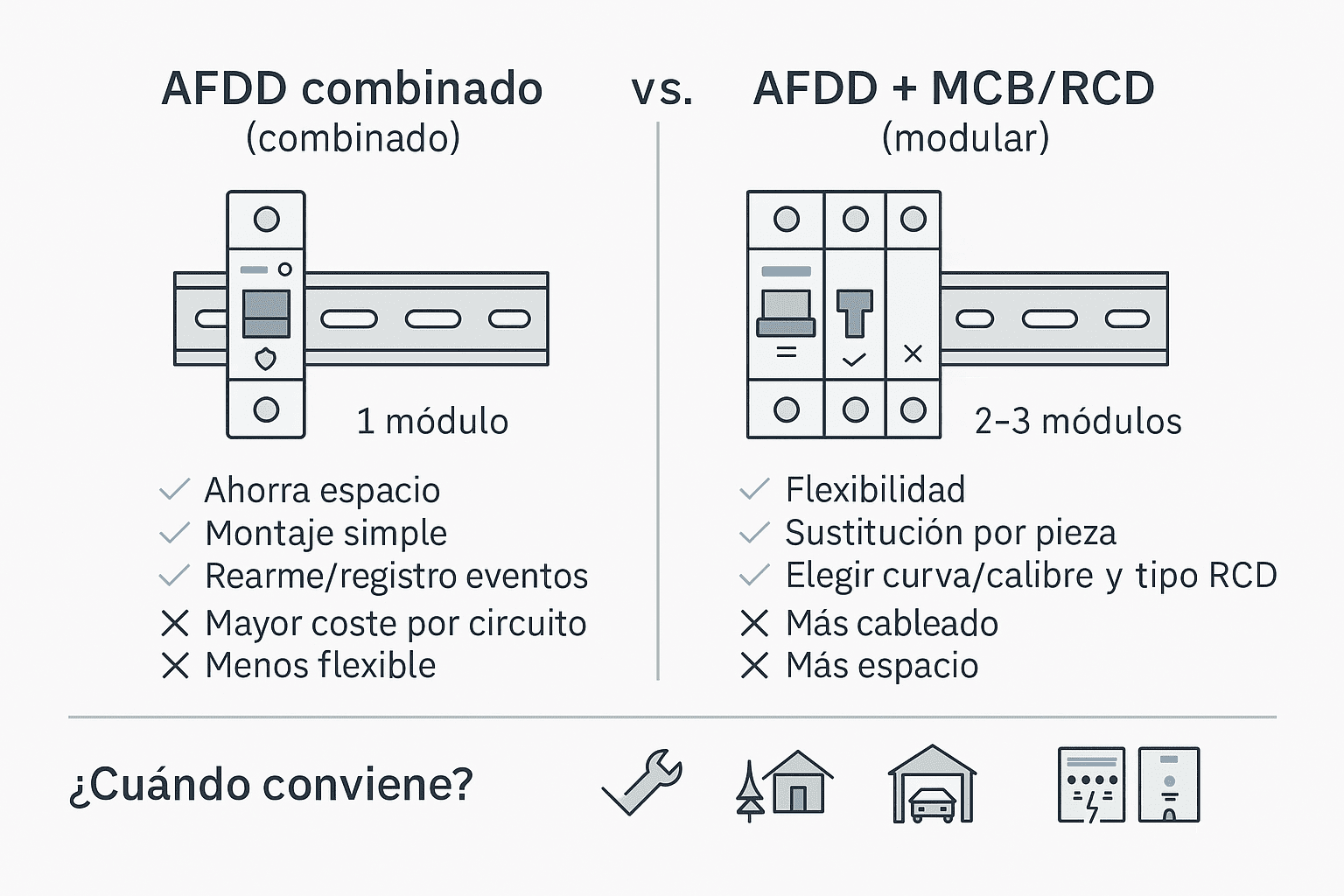

AFDD combinado vs AFDD + MCB/RCD

Un AFDD puede implementarse de dos formas principales en vivienda:

• Combinado (AFDD-RCBO): un único equipo integra detección de arco, protección magnetotérmica y diferencial.
• Modular (AFDD “puro” + MCB/RCD): el AFDD se instala en serie con un MCB y, si corresponde, con un RCD de 30 mA.

Ventajas y compromisos

Cuándo compensa cada opción

• El combinado destaca cuando el tablero es reducido o quieres proteger circuitos críticos (dormitorios, madera, garaje-taller, exteriores) con el mínimo espacio y cableado.
• La solución modular conviene si buscas compatibilidad fina (curva/calibre del MCB, tipo A/F/B del RCD) y sustitución independiente de componentes.
• Si aparecen disparos repetidos del diferencial al añadir electrónica al circuito, revisa causas y soluciónalo con esta guía: Por qué salta el diferencial: causas frecuentes y soluciones seguras.
• En tableros con 100 mA selectivo (tipo S) en cabecera, confirma la coordinación para mantener la continuidad: Diferencial selectivo (tipo S): cuándo conviene.

Selección básica y compatibilidades

Calibre, curva, dispositivo por circuito y espacio en carril DIN

Para que el AFDD rinda de verdad, selecciónalo por circuito, en función del uso, el cableado y la protección magnetotérmica asociada (cuando no sea combinado).

• Calibre (In): igual o coherente con la corriente de diseño del circuito y la sección del conductor (ejemplos genéricos: iluminación ≤10–16 A; tomas generales ≤16–20 A; cargas dedicadas según cálculo).
• Curva del MCB (si es modular): ajusta a la naturaleza de la carga (B/C/D a modo ejemplos genéricos). Evita sobredimensionar: dispara tarde ante fallas reales.
• Poder de corte: acorde a la capacidad de cortocircuito disponible en tu instalación (ver normativa local y hoja técnica del fabricante).
• AFDD-RCBO vs modular: si el tablero tiene poco espacio, el AFDD combinado (AFDD-RCBO) ahorra módulos; si buscas flexibilidad (elegir curva, calibre o cambiar piezas por separado), opta por AFDD + MCB/RCD.
• Espacio y orden en carril DIN: reserva espacio para puentes y peines, deja margen para futuras ampliaciones y etiqueta cada ramal. Un montaje ordenado reduce falsas alarmas y facilita el diagnóstico.
• ¿Dudas sobre qué protege cada dispositivo? Revisa Diferencial vs magnetotérmico: qué protege cada uno.

Compatibilidad con tipos de RCD (AC/A/F/B) según cargas

El AFDD no sustituye al RCD de 30 mA en circuitos de uso; trabaja junto a él o integrado (AFDD-RCBO).

• Tipo de RCD recomendado: en viviendas con electrónica, tipo A suele ser la base práctica. Emplea F o B solo si el equipo lo exige (p. ej., ciertos EV o convertidores específicos).
• Coordinación aguas arriba: si existe 100 mA selectivo (tipo S) en cabecera, asegúrate de la selectividad temporal/sensibilidad con los 30 mA de los ramales.
• Evitar interacciones indeseadas: neutros no compartidos entre ramales; bornes bien apretados; distribución de cargas electrónicas en varios 30 mA para que el “ruido” no se acumule en un único dispositivo.
• Verificaciones previas: comprueba polaridad y tierra en tomas con un probador de enchufes (socket tester) antes de atribuir disparos al AFDD/RCD.
• Normativa local: valida tipos, sensibilidades y ubicación del RCD/AFDD según las reglas de tu país y la hoja técnica del fabricante.

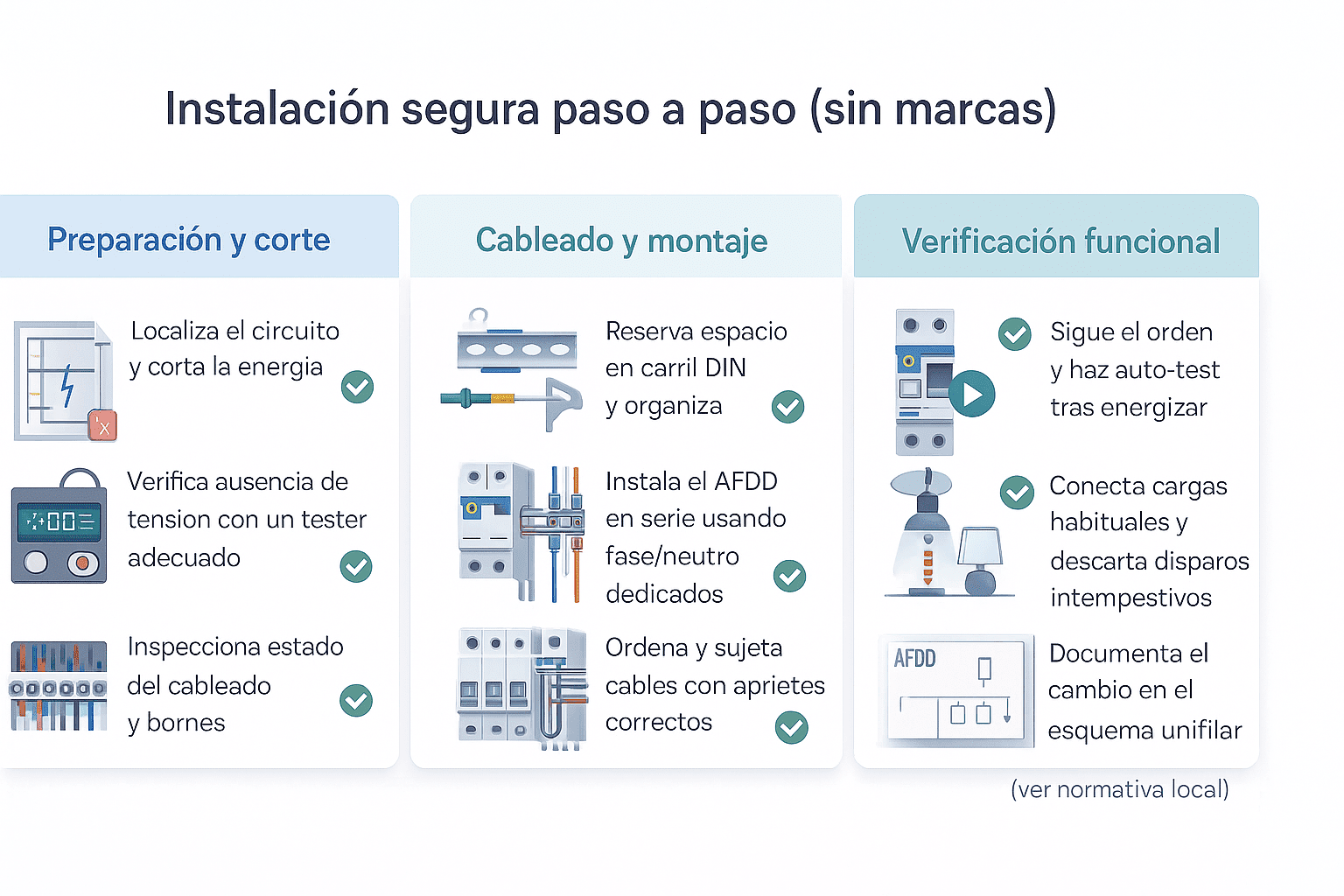

Instalación segura paso a paso (sin marcas)

Preparación y corte seguro

1. Identifica el circuito a proteger y confirma su sección, carga prevista y recorrido (caja de origen, derivaciones, tomas).
2. Informa a los ocupantes y prepara iluminación auxiliar.
3. Corta la energía en el interruptor general del tablero y bloquea/etiqueta si es posible.
4. Verifica ausencia de tensión en los conductores antes de tocar nada con un comprobador adecuado: ver pasos mínimos.
5. Revisa estado del cableado: busca aislamientos dañados, bornes con decoloración u olor a quemado, y tomas flojas.

Cableado y montaje

1. Reserva espacio en carril DIN y organiza peines/puentes; etiqueta el ramal.
2. Si instalas AFDD-RCBO (combinado), sustitúyelo por el conjunto previo del circuito final. Si instalas AFDD + MCB/RCD, colócalos en serie según el esquema del fabricante (sentido de alimentación correcto).
3. Conduce fase y neutro dedicados al dispositivo; no compartas neutros con otros ramales.
4. Pela y aprieta los conductores respetando el rango de apriete indicado por el fabricante (sin forzar).
5. Ordena el cableado con curvaturas suaves y sin tensión mecánica sobre bornes.
6. Verifica continuidad de tierra (PE) y estado de las conexiones aguas arriba (SPD, diferencial de cabecera si existe).
7. Cierra tapas y asegúrate de que no haya conductores expuestos ni mordidos por el embarrado.

Verificación funcional

1. Energiza el tablero y sube los dispositivos en orden (general → AFDD/RCBO → MCB/RCD del ramal).
2. Realiza la prueba funcional del AFDD según instrucciones del fabricante (si incluye botón/auto-test).
3. Conecta cargas habituales del circuito (iluminación, tomas) y observa que no existan disparos intempestivos.
4. Si se producen disparos, aísla por tramos/cargas y revisa aprietes, estanqueidad y posibles fugas; recuerda estas señales de fuga a tierra en casa.
5. Documenta el cambio en el esquema unifilar y etiqueta el circuito protegido con AFDD.
6. (Ver normativa local) para alturas de montaje, identificación, pruebas y documentación.

Mantenimiento y pruebas

Periodicidad, limpieza, reaprietes y diagnóstico de falsas alarmas

• Periodicidad de pruebas: ejecuta el auto-test o prueba funcional indicada por el fabricante y, si el AFDD incorpora botón, verifícalo mensualmente o con la frecuencia recomendada.
• Limpieza del tablero: retira polvo y suciedad; evita acumulación sobre peines y bornes. La suciedad favorece derivaciones superficiales y ruido eléctrico.
• Reaprietes programados: revisa par de apriete de bornes al menos una vez al año o tras obras/movimientos; un borne flojo eleva el riesgo de arco serie.
• Cables y tomas: inspecciona cordones, fichas y regletas; reemplaza elementos con decoloración, marcas de calor o clavijas holgadas.
• Diagnóstico de falsas alarmas: si el AFDD dispara sin causa aparente, aísla por ramales y cargas, valida neutros no compartidos y distribuye equipos con electrónica entre varios RCD de 30 mA. Documenta cada ajuste en el esquema del tablero.
• Plan anual: fija recordatorios y tareas con el plan anual de seguridad eléctrica en casa (checklist).

Rearme seguro y seguimiento de eventos

1. Identifica el circuito que disparó y desconecta cargas sensibles (informática, electrodomésticos).
2. Rearma el dispositivo siguiendo el orden: general → AFDD/RCBO → MCB/RCD del ramal → cargas.
3. Si vuelve a disparar, aplica el método de descarte: conecta cargas una a una hasta ubicar la que genera el evento; revisa aprietes, humedad y estado del cableado.
4. Registra la fecha, circuito y carga implicada; si los eventos se repiten, programa revisión técnica.
5. Para el restablecimiento seguro del suministro, sigue esta guía: rearmar la luz con seguridad tras un disparo.

Casos reales en casa (mini-historias)

1) Enchufe que chisporrotea detrás de la mesita

• Síntoma: zumbidos intermitentes y marcas oscuras en la clavija.
• Riesgo: arco serie en contacto flojo; calentamiento e inicio de incendio.
• Cómo ayuda el AFDD: detecta la firma del arco y desconecta antes de que el calor progrese.
• Qué más hacer: sustituir enchufe y clavija, verificar apriete y polaridad; evitar regletas ocultas bajo textiles.

2) Regleta sobrecargada en el escritorio

• Síntoma: regleta caliente, olor a plástico, muchas fuentes conmutadas conectadas.
• Riesgo: arcos intermitentes por contactos deteriorados o pines flojos.
• Cómo ayuda el AFDD: corta ante la firma de arco que el MCB podría no ver si la corriente no supera su curva.
• Qué más hacer: repartir cargas, usar regletas certificadas y de calidad, revisar estado de enchufes.

3) Cable mordido en cobertizo exterior

• Síntoma: herramienta se apaga/enciende sola; el cable presenta hendiduras o cortes.
• Riesgo: arco paralelo por aislamiento dañado, agravado por humedad.
• Cómo ayuda el AFDD: al detectar el patrón de arco, abre el circuito evitando la carbonización progresiva.
• Qué más hacer: sustituir el cable, usar canalización adecuada y tomas estancas con buen sellado y drenaje: cajas estancas en exterior. Verifica el grado IP apropiado: grados de protección IP.

4) Toma antigua que “baila” al enchufar el cargador

• Síntoma: el enchufe queda suelto y a veces hace un pequeño “clic”.
• Riesgo: microarcos repetidos en bornes desgastados → foco de incendio.
• Cómo ayuda el AFDD: identifica la secuencia irregular del arco y actúa.
• Qué más hacer: cambiar la toma, reapretar bornes, comprobar continuidad de tierra; evitar adaptadores múltiples permanentes.

FAQs AFDD en vivienda

Checklist final de decisión e instalación

1. Identifica circuitos críticos: dormitorios, madera/altillo, garaje-taller, líneas a exterior, tomas antiguas/holgadas.
2. Define la estrategia: AFDD por circuito crítico; si el tablero es pequeño, prioriza AFDD-RCBO; si buscas flexibilidad, usa AFDD + MCB/RCD.
3. Comprueba cableado y aprietes: bornes firmes, sin decoloraciones/olor a quemado; sustituye tomas/regletas dañadas.
4. Verifica polaridad, tierra y continuidad antes de intervenir: pasos mínimos para ausencia de tensión.
5. Asegura neutros dedicados por ramal; no compartas neutros entre protecciones distintas.
6. Coordina el esquema: IGA → SPD → AFDD/AFDD-RCBO en circuitos críticos → MCB/RCD (y, si aplica, 100 mA tipo S en cabecera y 30 mA en ramales).
7. Selecciona calibre y curva acordes a la sección del conductor y uso (ejemplos genéricos: iluminación ≤10–16 A; tomas ≤16–20 A).
8. Elige tipo de RCD compatible con las cargas (A como base; F/B solo si lo exige el equipo).
9. Ordena el carril DIN y reserva espacio para puentes/peines; etiqueta cada circuito protegido con AFDD.
10. Realiza prueba funcional del AFDD y del RCD tras energizar; si hay disparos, aísla cargas y revisa humedades/aprietes.
11. Programa mantenimiento anual (limpieza del tablero, reaprietes, revisión de tomas y cordones) con el plan anual de seguridad eléctrica.
12. Documenta en el esquema unifilar: posición del AFDD, calibre, curva y fecha de instalación.
13. Ajusta siempre a la normativa local y a las hojas técnicas del fabricante.
