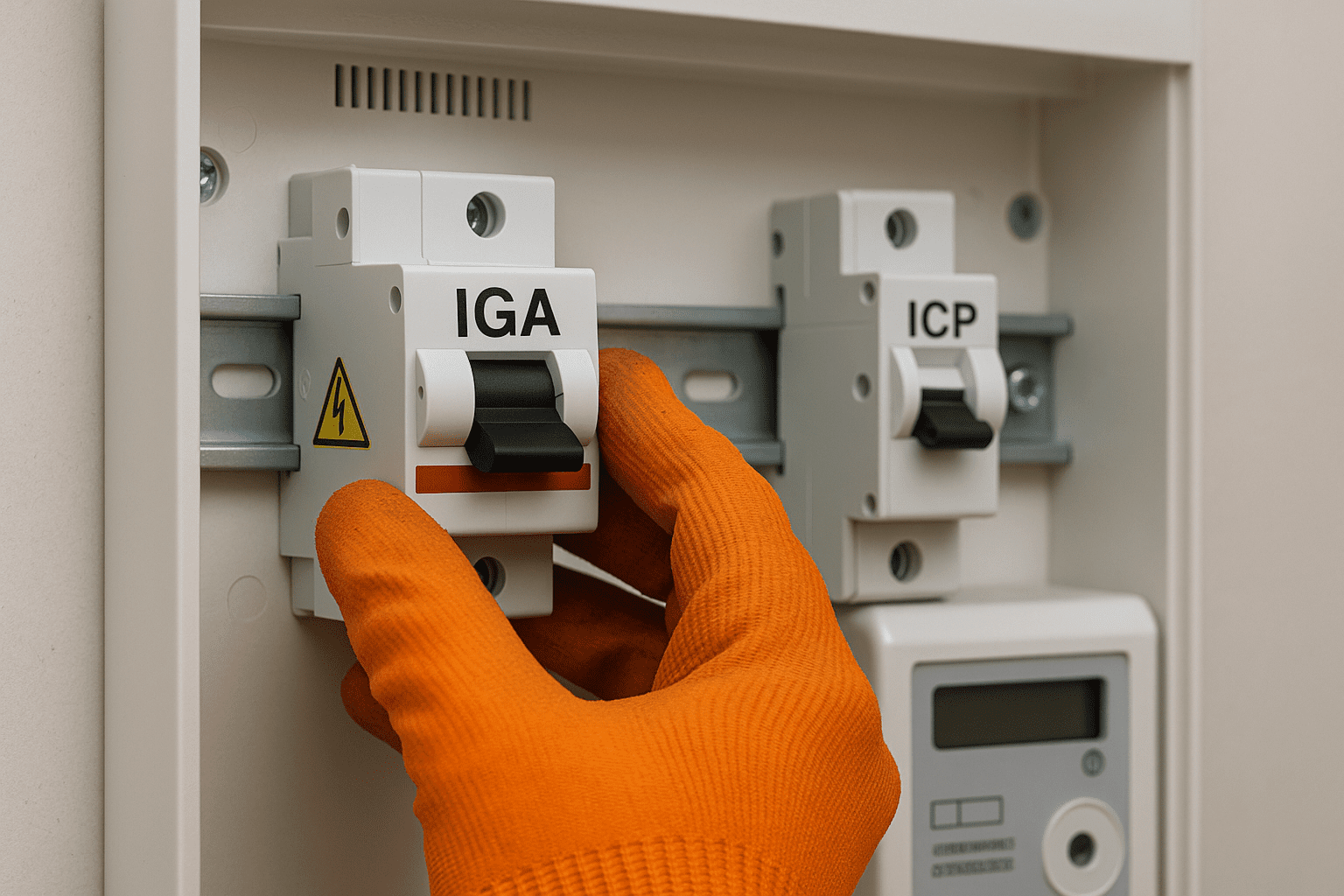

IGA vs ICP: diferencias y seguridad en tu tablero

Portada » Electricidad » Seguridad eléctrica domiciliaria» Cables y extensiones» Diagnóstico y averías eléctricas» Seguridad eléctrica para personas y hábitos» Tablero y protecciones eléctricas en cas» Zonas húmedas y exterior»

Qué es el IGA y qué es el ICP

Definición práctica para el hogar

El interruptor general automático (IGA) es la protección principal del tablero de una vivienda. Interrumpe toda la instalación cuando detecta una sobrecorriente o un cortocircuito, evitando daños en cables y equipos y reduciendo el riesgo de incendio.
El interruptor de control de potencia (ICP) limita la potencia eléctrica disponible en la vivienda. Actúa cuando la demanda simultánea supera el umbral permitido y provoca un corte general para evitar que el consumo exceda la capacidad prevista del suministro. En instalaciones modernas, el ICP puede estar integrado en el contador; su gestión y forma de rearmado dependen del equipo y del tipo de suministro (ver normativa local).

Qué protege cada uno

• IGA: protege la instalación frente a sobrecargas y cortocircuitos en conjunto. Si dispara, suele indicar una condición eléctrica anómala que requiere revisar hábitos de uso o el estado del circuito.
• ICP: protege frente a excesos de demanda simultánea respecto del límite establecido. Si dispara, normalmente se encendieron demasiados aparatos a la vez.

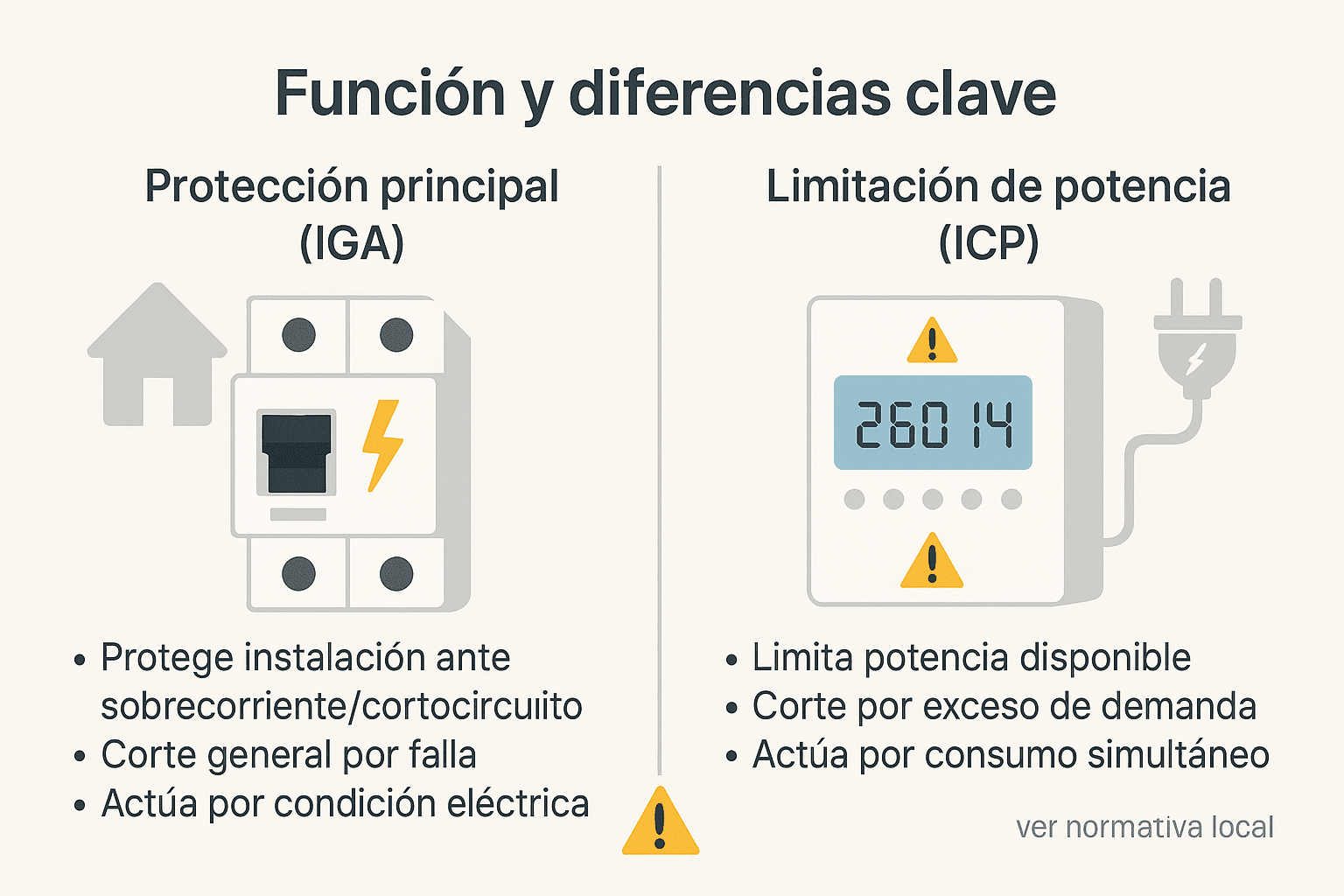

Función y diferencias clave

Protección principal (IGA) vs limitación de potencia (ICP)

El interruptor general automático (IGA) es la protección principal del tablero. Su misión es salvaguardar la instalación ante sobrecorrientes o cortocircuitos que pueden dañar cables y equipos. Cuando el IGA actúa, corta toda la vivienda porque ha detectado una condición eléctrica anómala que debe resolverse antes de rearmar.
El interruptor de control de potencia (ICP) limita la demanda simultánea de la vivienda. Si se excede el umbral disponible, corta el suministro para evitar que el consumo supere la capacidad prevista. El ICP no diagnostica fallas del cableado: su disparo indica, sobre todo, que hay demasiados equipos funcionando a la vez.

Para no confundir funciones, puede resultar útil repasar la diferencia entre dispositivos del tablero: https://domesticlife.info/diferencial-vs-magnetotermico-que-protege-cada-uno/
Si te interesa profundizar en el comportamiento de los magnetotérmicos por curvas de disparo, consulta: curvas b c y d en magnetotérmicos qué significan y cuando usar.

Cuándo actúa cada uno

• IGA: dispara ante sobrecarga o cortocircuito en la instalación. Suele manifestarse tras conectar un equipo defectuoso, un uso intensivo en un circuito con cableado insuficiente o una falla puntual. Después de rearmar, si el disparo se repite, conviene mantener el equipo problemático desconectado y revisar el circuito.
• ICP: dispara cuando la demanda simultánea supera la potencia disponible. Suele ocurrir al encender varios electrodomésticos de alto consumo al mismo tiempo. La solución pasa por escalonar usos o, si corresponde, ajustar la gestión de la potencia disponible.

Si ante una falla un disparo provoca que “todo se baje” en cadena, puede haber problemas de coordinación entre protecciones. Aquí tienes una guía introductoria.

Ubicación y orden en el tablero eléctrico

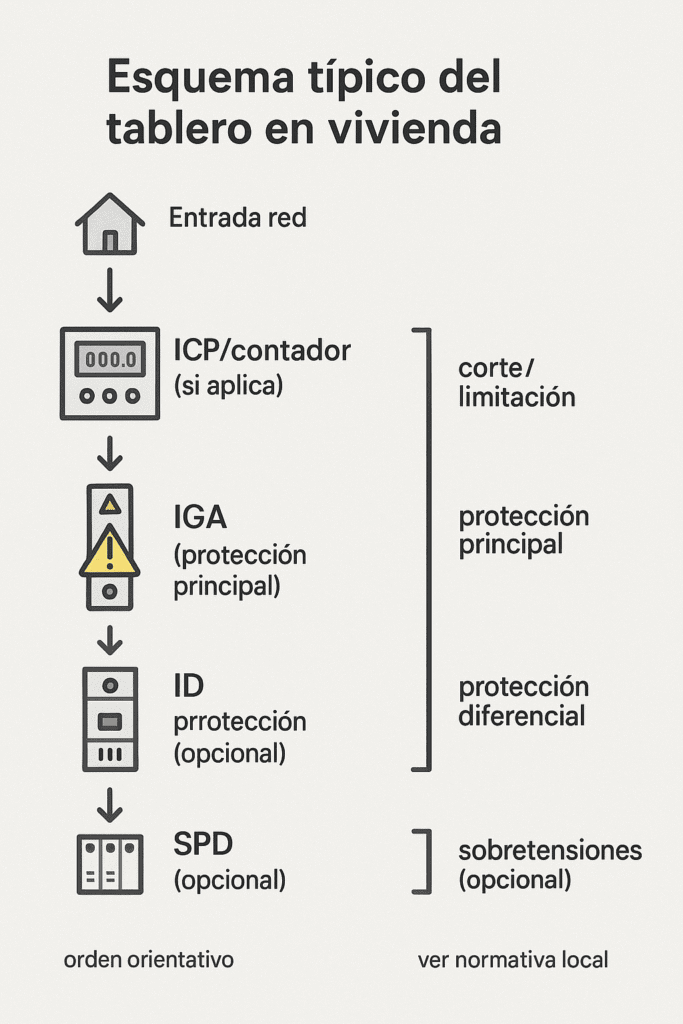

Esquema típico del tablero en vivienda

En una vivienda actual, los dispositivos se organizan para facilitar un corte general seguro y la protección por etapas. De forma orientativa, el orden suele comenzar con los elementos de corte y protección general y continúa con las protecciones por circuito. Un esquema habitual es: dispositivos de limitación/corte general, protección principal, protección diferencial y, finalmente, los magnetotérmicos de cada circuito. Esta disposición ayuda a localizar rápidamente dónde se produjo el disparo y a restablecer el servicio con seguridad (ver normativa local).

Para identificar qué ha actuado, conviene observar la posición de cada mando, las etiquetas del tablero y el contexto del disparo: si se usaron varios aparatos simultáneamente, si se conectó un equipo nuevo o si hubo señales de falla como chispas, olor anómalo o calentamiento. Mantener el tablero limpio, bien ventilado y con rotulación clara reduce errores al operar.

ICP en contador digital: qué cambia al rearmar

En instalaciones con contador digital, el ICP puede estar integrado en el propio equipo de medida. En ese caso, el corte por exceso de demanda puede gestionarse desde el contador o siguiendo un procedimiento específico de rearmado. Esto implica que, aunque el tablero tenga sus protecciones habituales, el restablecimiento tras un disparo por potencia puede requerir acceder al contador y esperar el tiempo de seguridad definido por el dispositivo antes de rearmar (ver normativa y procedimientos locales).
Si los disparos por exceso de demanda son frecuentes, conviene revisar los hábitos de uso simultáneo de electrodomésticos y, si corresponde a tu marco regulatorio, evaluar opciones de gestión de potencia disponibles.

Síntomas: cómo saber cuál ha saltado

Señales del ICP

• Corte general justo después de encender varios electrodomésticos potentes a la vez (horno + microondas + hervidor, por ejemplo).
• No hay olor a quemado ni chispazos; al reducir la cantidad de equipos en uso, el restablecimiento suele ser inmediato.
• En instalaciones con contador digital, el aviso puede mostrarse en el propio contador y requerir su rearmado tras un breve tiempo de seguridad (según equipo y país).
• Si esto ocurre a menudo, revisa hábitos de simultaneidad y gestión de potencia. Para ubicar y operar el corte general con seguridad, consulta: donde esta el corte general de luz y como usarlo con seguridad.

Señales del IGA

• Corte general acompañado de indicios de sobrecarga o falla: disparo tras conectar un equipo que “pide” mucha corriente en un circuito ya exigido, chispazo al enchufar, calentamiento anómalo o señal de cortocircuito.
• Al intentar rearmar, vuelve a dispararse si el problema persiste (equipo defectuoso, conexión floja, cableado fatigado).
• Suele manifestarse incluso aunque no se estén usando muchos aparatos a la vez, porque responde a una condición eléctrica anómala.
• Etiquetar bien el tablero facilita identificar qué actuó y en qué contexto. Para un rotulado claro y seguro, revisa: tablero eléctrico domiciliario rotulación y mantenimiento preventivo.

Diagnóstico rápido paso a paso (checklist)

Verificaciones seguras antes de rearmar

• Desconecta o apaga los electrodomésticos de mayor consumo (horno, vitro/encimera, termo, aire acondicionado).
• Observa si hubo chispas, olor a quemado o calentamiento anómalo en enchufes o regletas. Si notas algo irregular, no rearmes.
• Comprueba el tablero: identifica qué interruptor quedó bajado (IGA, diferencial, magnetotérmico de un circuito o, si aplica, aviso en contador digital).
• Asegúrate de que el área esté seca y bien iluminada. Evita tocar partes metálicas sin protección. (Ver normativa local.)

Árbol de decisión básico

1. ¿Se bajó el diferencial (ID)?
   Indica posible fuga a tierra. Desconecta cargas potencialmente problemáticas (electrodomésticos con humedad o resistencia dañada) y prueba a rearmar el ID. Si vuelve a disparar, deja el equipo sospechoso fuera de uso y consulta a un profesional.
2. ¿Se bajó un magnetotérmico de circuito (PIA)?
   Indica sobrecarga o cortocircuito en ese circuito. Apaga y desconecta equipos de ese circuito, rearma el PIA y vuelve a conectar de a uno. Si el disparo se repite con un aparato concreto, no lo uses hasta revisarlo.
3. ¿Se bajó el IGA (protección principal)?
   Señala una condición de sobrecorriente/cortocircuito a nivel general o un problema que “traspasa” la protección de un circuito.
   • Baja todos los PIAs.
   • Sube el IGA.
   • Sube los PIAs uno a uno hasta detectar en cuál reaparece el problema. Mantén ese circuito fuera de servicio y solicita revisión.
4. ¿El contador digital muestra aviso de exceso de potencia (ICP integrado) o se bajó el ICP?
   Es un disparo por demanda simultánea superior a la disponible. Reduce el número de equipos encendidos, espera el tiempo de seguridad del equipo (si corresponde) y rearma. Si ocurre a menudo, reorganiza hábitos de uso para evitar picos simultáneos.
5. Si no identificas el origen o los disparos son repetidos
   No insistas en rearmes consecutivos. Mantén el circuito afectado fuera de servicio y pide una revisión técnica. (Ver normativa local.)

Causas frecuentes y soluciones seguras

Exceso de potencia simultánea (ICP)

• Encender varios electrodomésticos de alto consumo a la vez provoca el disparo por límite de potencia disponible. Solución: escalona los usos (por ejemplo, hornos y microondas en momentos distintos) y evita picos simultáneos prolongados.
• En instalaciones con contador digital, el rearmado puede requerir un procedimiento específico en el propio contador. Reduce la carga, espera el tiempo de seguridad del equipo y vuelve a conectar de a poco (ver normativa local).

Sobrecarga o cortocircuito en la instalación (IGA)

• Regletas y extensiones sobrecargadas, o con conexiones flojas, elevan la temperatura y pueden causar disparos del IGA. Revisa hábitos de uso y mantén las regletas dentro de su capacidad recomendada. Si notas calentamiento u olor anómalo en enchufes o regletas, corta el suministro y revisa antes de rearmar.
• Circuitos exigidos (cocina, climatización) pueden disparar protecciones si algún equipo presenta falla o si hay conexiones deterioradas. Aísla el circuito afectado, desconecta el equipo sospechoso y prueba de nuevo; si el disparo se repite, solicita revisión técnica.
• Empalmes y bornes con mal contacto generan puntos calientes. Un mantenimiento preventivo del tablero ayuda a detectarlos a tiempo.
• Disparos en cascada al producirse una falla puntual pueden indicar problemas de coordinación entre protecciones. Una guía introductoria para mejorar la continuidad de servicio está aquí.

Recomendaciones de uso cotidiano

• Escalona el uso de equipos de alto consumo y evita múltiples cargas intensivas en paralelo.
• Etiqueta el tablero para identificar rápido qué protección actuó y a qué circuito pertenece.
• Evita rearmes repetidos sin identificar la causa. Si hay dudas, mantén fuera de servicio el circuito/artefacto problemático y pide una revisión.

Diferencias con otros dispositivos del tablero

ID (diferencial) y fugas a tierra

El interruptor diferencial (ID) protege a las personas ante fugas de corriente hacia tierra. Si dispara, suele haber humedad, aislación dañada o un equipo con fuga. No limita potencia ni protege ante cortocircuitos: su función es distinta a la del IGA y del ICP. Para repasar roles y evitar confusiones entre protecciones, puedes revisar: diferencial vs magnetotérmico que protege cada uno y la coordinación básica entre dispositivos.

PIAs/MCB por circuitos

Los magnetotérmicos (PIAs/MCB) protegen cada circuito por separado frente a sobrecargas y cortocircuitos locales. Si un PIA dispara, el problema suele estar en el tramo o equipo de ese circuito, no en toda la vivienda. La elección de curvas de disparo y calibres se realiza según el tipo de carga y condiciones de arranque (ver normativa local). Si quieres una guía práctica sobre las curvas más comunes: curvas b c y d en magnetotérmicos que significan y cuando usar.

Protector contra sobretensiones (SPD)

El SPD protege frente a picos de tensión transitorios que pueden dañar equipos. No evita sobrecargas por exceso de consumo ni sustituye al IGA/PIAs. Si sospechas que el SPD dejó de proteger (indicador apagado, señal de fin de vida), conviene revisarlo o reemplazarlo.
Al comprar o evaluar un SPD para el hogar, considera aspectos básicos como tecnología, respuesta y esquema de conexión (según normativa local).

Selectividad y disparos en cascada (visión básica)

Evitar que “todo se baje”

La selectividad es la coordinación entre las protecciones para que, ante una falla puntual, actúe solo el dispositivo más cercano al problema y no se corte toda la vivienda. Cuando no hay buena selectividad, un defecto en un circuito puede provocar que se baje el interruptor general y quedes sin suministro completo.

Pautas básicas para reducir disparos en cascada

• Identifica el circuito afectado antes de rearmar y evita conectar de inmediato todos los equipos; restablece de a uno para aislar la causa.
• Distribuye las cargas en varios circuitos y evita el uso de regletas en cascada o conexiones improvisadas que concentran consumo.
• Mantén el tablero rotulado y ordenado para ubicar rápidamente qué actuó y en qué zona ocurrió el problema.
• No fuerces rearmes repetidos: si el disparo se repite, deja fuera de servicio el tramo o equipo sospechoso y solicita revisión.
• Revisión técnica periódica cuando haya disparos frecuentes o cambios de uso en la vivienda (nuevos electrodomésticos de alto consumo), siempre conforme a la normativa local.

Seguridad: qué puedes hacer y qué no

Actuaciones domésticas permitidas

• Identificar qué dispositivo disparó (leer etiquetas del tablero y observar la posición de los mandos).
• Reducir la carga desconectando electrodomésticos de alto consumo antes de rearmar.
• Rearmar una única vez, de forma controlada y con las manos secas, verificando que no haya calor, chispas u olor anómalo.
• Ordenar y despejar el área del tablero; mantener tapas y barreras en su sitio.
• Revisar el uso de regletas y evitar “cadenas” de alargadores o múltiples adaptadores.
• Etiquetar los circuitos del tablero para localizar rápido el origen del problema (ver normativa local).

Cuándo llamar a un profesional

• Disparos repetidos del IGA, del diferencial o de un PIA aun después de desconectar cargas.
• Señales de daño: olor a quemado, chisporroteo, decoloración o calentamiento en enchufes/regletas.
• Conexiones flojas, conductores deteriorados o evidencias de humedad en el tablero.
• Necesidad de ampliar circuitos, reorganizar protecciones o modificar el tablero.
• Cualquier intervención que implique abrir el tablero, manipular conductores o sustituir dispositivos (ver normativa local).

Mantenimiento básico del tablero

Etiquetado, orden y revisiones periódicas

• Mantén cada circuito claramente rotulado y actualizado cuando agregues o cambies equipos.
• Revisa visualmente el tablero: busca calentamiento, decoloración u olor anómalo en bornes, regletas y conductores.
• Evita el polvo y la humedad dentro del tablero; mantén tapas y barreras en su sitio.
• Comprueba periódicamente el accionamiento de los dispositivos (subir/bajar con suavidad, sin holguras).
• No sobrecargues regletas ni utilices alargadores en cascada; distribuye las cargas en los circuitos previstos.
• Si hay disparos repetidos o señales de daño, no insistas en rearmar: deja fuera de servicio el tramo afectado y solicita revisión (ver normativa local).

FAQs clave

¿Por qué salta el IGA si no estoy usando muchos aparatos?

Porque ha detectado una condición eléctrica anómala (sobrecarga localizada, cortocircuito o conexión defectuosa). Desconecta el equipo sospechoso, baja los magnetotérmicos, sube el IGA y reconecta de a uno para aislar el circuito problemático. Si el disparo se repite, pide revisión.

¿El ICP puede estar en el contador digital?

Sí. En instalaciones modernas, el limitador de potencia puede integrarse en el contador. Si hay corte por exceso de demanda, reduce cargas y sigue el procedimiento de rearmado del equipo (tiempo de seguridad y pasos específicos), según tu sistema y normativa local.

¿Cómo diferencio un problema de potencia de uno eléctrico?

Si el corte ocurre al usar muchos equipos a la vez, suele ser exceso de demanda (ICP). Si aparece aun con pocos equipos o con indicios de falla (chispas, olor, calentamiento), apunta a sobrecarga/cortocircuito (PIA/IGA). No rearmes repetidamente sin identificar la causa.
