Terminales eléctricos (ojillo, horquilla, pin y faston): guía para elegir el calibre y crimpado seguro”

Portada » Electricidad » Instalaciones y componentes Instalación eléctrica » Cables, conductores y conectores

Soy Stevenson, electricista con más de 10 años de experiencia, ex capataz (equipo de 10 personas) y formación en Salesianos Don Bosco (2 años). En esta guía te ayudo a entender qué hace cada terminal (ojillo, horquilla y pin), cuándo conviene usarlo y cómo lograr un crimpado seguro sin adivinar. Mantengo todo práctico, con checks simples y advertencias donde corresponde (ver normativa local).

Consejo rápido: antes de comprar, ten a mano la sección del cable (AWG/mm²) y el diámetro del tornillo/perno donde se fijará. Eso decide la talla del terminal.

720PCS Marine Grade Heat Shrink Wire Connectors, Sopoby Electrica…

• MARINE GRADE WIRE CONNECTOR: The Sopoby electrical connectors kit includes AWG16-14 22-18 12-10 3 types gauge, 3 colors …
• UPGRADED RED COPPER MATERIAL: High quality red copper provides excellent Conductivity, ensures less voltage instability,…
• EXCELLENT WIRE CONTACT: The copper barrel provides increased current flow, and ensures less voltage drop, preventing wir…

$54.99

Comprar en Amazon

Qué es un terminal eléctrico y para qué sirve (explicado simple)

Un terminal eléctrico es una pieza metálica que se crimpa al extremo del cable para hacer una conexión segura, conductiva y mecánicamente firme con un tornillo, bornera o conector rápido. Evita pelados sueltos, mejora la superficie de contacto y reduce el riesgo de falsos contactos por vibración.

Terminal vs. bornera/bloque de conexión (dónde encaja cada uno)

Consejo de taller: si el cable es flexible, un terminal (o ferrule) mejora el agarre en borneras y evita hilos sueltos al apretar.

Dónde encajan los protagonistas de este artículo

• Ojillo (anillo): para conexiones permanentes con tornillo/tuerca; ofrece máxima seguridad porque no se zafa si el tornillo afloja un poco.
• Horquilla (U): pensada para montaje/desmontaje frecuente; permite sacar el conductor sin quitar del todo el tornillo.
• Pin (espiga): facilita insertar el conductor en borneras o contactores con alojamiento estrecho; mejora el contacto en cables flexibles.

Seguridad esencial: crimpa siempre con alicate crimpador y matriz compatibles con el tipo de terminal y la sección del cable. No uses alicates universales para “aplastar”: parece firme, pero falla con la vibración.

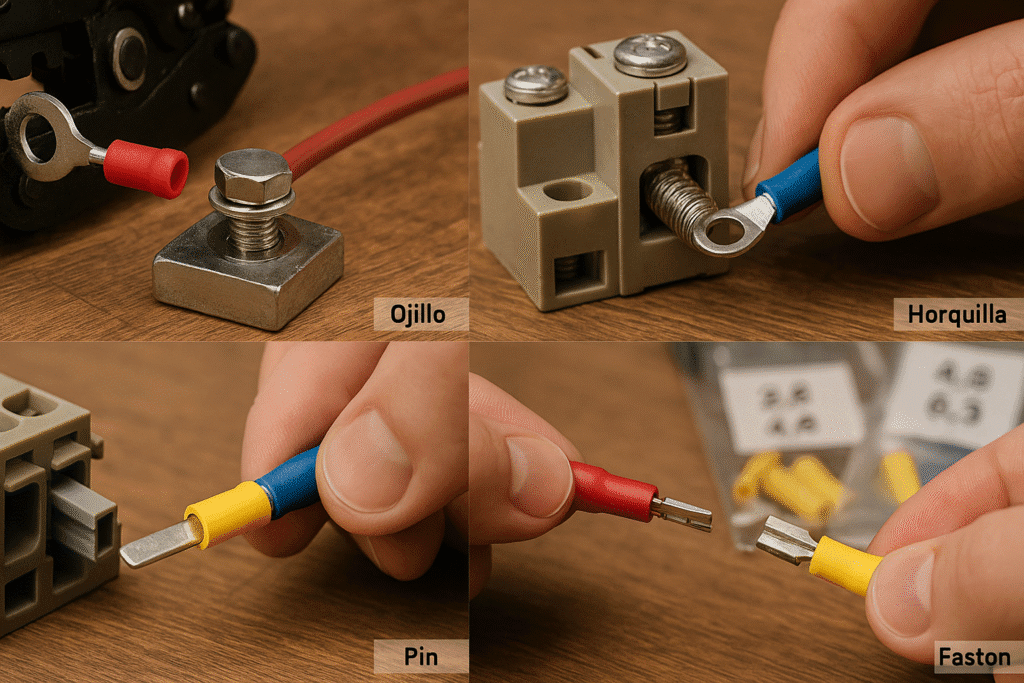

Tipos principales y cuándo usarlos

Ojillo (anillo)

Cuándo conviene: conexiones permanentes o sometidas a vibración (no se zafa aunque el tornillo afloje un poco). Ideal para uniones a tornillo/tuerca en chasis, barras o equipos.
Ventajas: máxima retención mecánica; buena superficie de contacto.
Atención: debes retirar completamente el tornillo para montarlo; confirma el diámetro del ojo (compatibilidad con tornillo/perno) y la sección del cable (AWG/mm²).
Crimpado recomendado: con alicate crimpador y matriz acorde al barril del terminal; prueba de tracción suave al terminar.

Horquilla (U)

Cuándo conviene: cuando hay mantenimiento frecuente o debes desmontar rápido sin quitar del todo el tornillo (distribuciones, peines, bornes de tornillo).
Ventajas: montaje/desmontaje ágil; práctica en espacios reducidos.
Atención: si el tornillo queda muy flojo, podría liberarse; usa la arandela adecuada y verifica el par de apriete según el equipo.
Crimpado recomendado: igual que el ojillo; revisa que la U abrace bien la arandela/placa del borne.

Pin (espiga)

Cuándo conviene: para borneras de inserción/jaula o contactores que aceptan espigas; muy útil con cable flexible porque ordena los hilos y mejora la inserción.
Ventajas: entrada rápida y limpia en alojamientos estrechos.
Atención: confirma el largo y diámetro del pin que admite el borne; si la bornera exige puntera (ferrule) en vez de pin, usa la indicada por el fabricante.
Crimpado recomendado: asegúrate de morder el barril metálico (no el aislante) y verifica que no haya juego.

Faston (macho/hembra) (conexión enchufable)

Cuándo conviene: conexión rápida en equipos, electrodomésticos o automoción; permite separar módulos sin desatornillar.
Ventajas: montaje/servicio muy veloz; hay versiones aisladas.
Atención: respeta el tamaño del faston (p. ej., 2.8 / 4.8 / 6.3 mm – ejemplos genéricos), no mezcles medidas; añade funda aislante cuando corresponda.
Crimpado recomendado: usa la matriz específica para terminales de pala; revisa que las “alas” del barril abracen conductor y, si aplica, el aislante.

Ferrules/punteras (para cable flexible)

Para qué sirven: comprimen los hilos del cable flexible en un tubo metálico para atornillar o insertar en borneras sin que se abran los filamentos.
Cuándo conviene: en borneras atornilladas o de inserción que recomienden puntera; mejora la continuidad y reduce falsos contactos.
Elección: según sección del cable (AWG/mm²); el color del casquillo es orientativo, verifica siempre la ficha.

Manguitos de unión (empalmes a tope)

Para qué sirven: unir dos extremos de cable del mismo calibre mediante crimpado; hay versiones aisladas y para termo-retráctil.
Cuándo conviene: al prolongar un conductor o reparar un tramo, dejando una unión compacta y conductiva.
Atención: respeta la sección del manguito y realiza dos mordidas (si el largo lo admite) para asegurar el empalme.

Mini-guía de decisión rápida

• ¿Necesitas máxima seguridad mecánica? → Ojillo.
• ¿Vas a desconectar a menudo? → Horquilla.
• ¿Bornera/contactores con alojamiento estrecho? → Pin (o ferrule si el borne lo exige).
• ¿Conexión enchufable rápida en equipos? → Faston.
• ¿Unir dos cables por crimpado? → Manguito.

Consejo: el color del aislante del terminal ayuda, pero no es estándar universal. Decide siempre por sección real del cable y medida del tornillo/borne.

Cómo elegir: calibre, perno y aislamiento

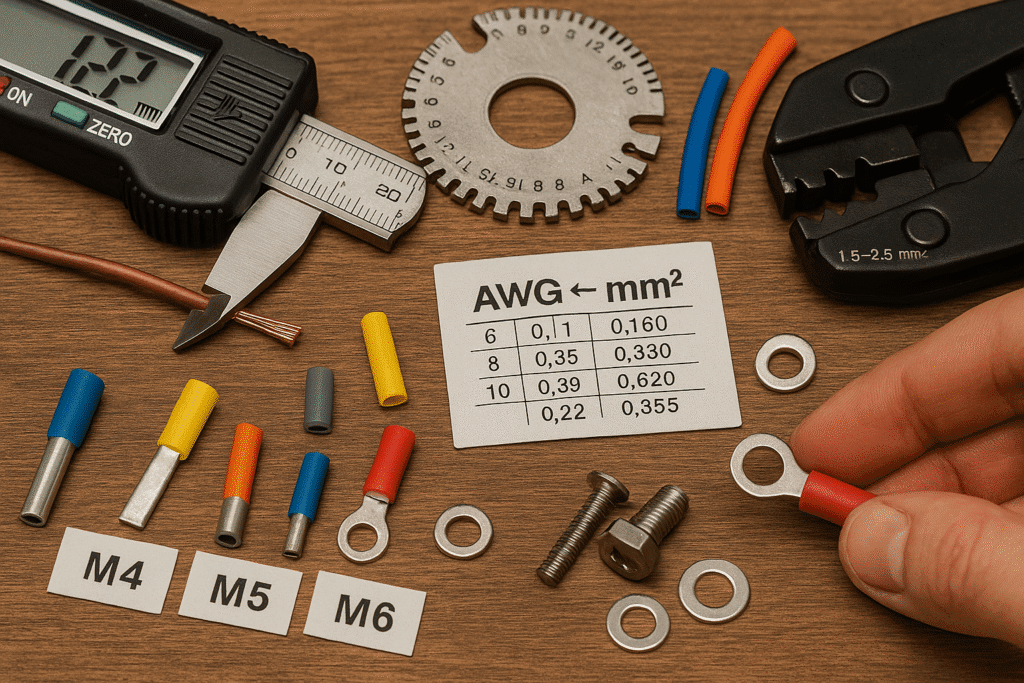

Calibre de cable (AWG / mm²)

1. Identifica la sección real del cable. Léela en la camisa del conductor o mídela con calibre/micrómetro (cuando no está marcada).
2. Compara con el rango del terminal. En la bolsa o ficha verás el rango admitido (AWG o mm²). Elige el que incluya tu sección; ni flojo ni forzado.
3. Tipo de conductor. Si es flexible de muchos hilos, prefiere terminales con barril adecuado para flexible o utiliza ferrules/punteras antes de atornillar en borneras.
4. Evita decidir solo por color. El color del aislante es orientativo y cambia entre fabricantes; manda la sección indicada en la ficha.

Diámetro del tornillo/perno o del alojamiento

• Ojillo/horquilla: tu terminal debe coincidir con el diámetro del tornillo/perno del equipo (ej.: M4, M5…). Verifícalo antes de comprar.
• Pin (espiga): revisa el diámetro y largo que admite la bornera o contactor.
• Faston: respeta el tamaño del conector (p. ej., 2.8 / 4.8 / 6.3 mm — ejemplos genéricos). Macho y hembra deben ser del mismo tamaño.

Materiales, ambiente y esfuerzos

• Material del terminal: el cobre estañado es común y resiste bien la corrosión moderada. En ambientes agresivos, prioriza recubrimientos y sellos adecuados.
• Aislamiento:
  • Aislado (PVC/nylon): protege frente a contacto accidental y vibración ligera.
  • No aislado + termorretráctil: configurable y muy limpio para cableados profesionales.
• Temperatura y vibración: si hay vibración (vehículos, maquinaria), prioriza ojillo (no se zafa) y un crimpado firme con la matriz correcta.

Barril y compatibilidad con la herramienta

• Barril estándar vs. largo: para cable muy flexible o empalmes exigentes, el barril largo ofrece mayor superficie de agarre.
• Matriz del alicate: usa la ranura indicada para tu sección y tipo de terminal (pala/faston, ojillo/horquilla, pin…). Una matriz incorrecta deja el barril ovalado o con “alas” abiertas.
• Prueba en seco: antes de montar en el equipo, verifica que el barril crimpado no gira y que no se ve cobre expuesto fuera de la zona de crimpado.

Checklist de compra (rápido)

• Sección del cable confirmada (AWG/mm²).
• Tipo de terminal elegido por uso: ojillo (permanente), horquilla (mantenimiento), pin (borneras), faston (enchufable).
• Diámetro de tornillo/perno o medida del conector (faston/pin) verificada.
• Aislamiento acorde a tu montaje y ambiente.
• Compatibilidad con tu alicate crimpador (matriz) y barril del terminal.

Consejo: si dudas entre dos tamaños, elige el que coincida exactamente con tu sección. Un terminal grande “muerde” poco; uno pequeño corta hilos y calienta.

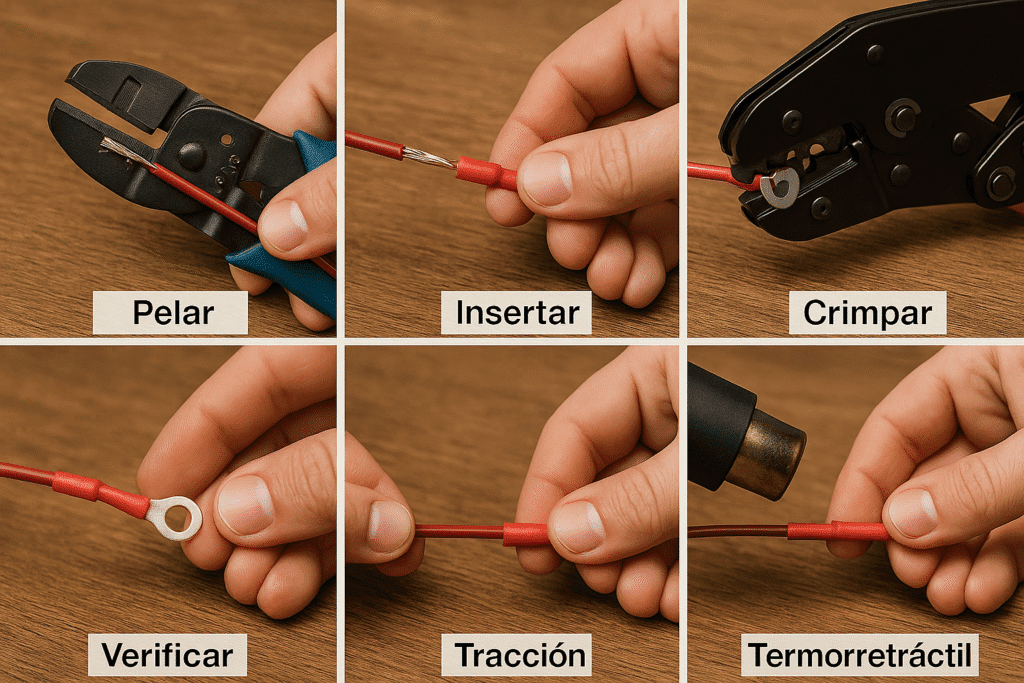

Crimpado correcto paso a paso
