Cables para tiras LED (12/24 V): sección y conectores más prácticos

Portada » Electricidad » Canalizaciones y cajas» Enchufes, tomacorrientes y fichas » Iluminación y drivers» Interruptores y mecanismos» Tableros de distribución para vivienda» Instalaciones y componentes Instalación eléctrica » Cables, conductores y conectores

Soy Stevenson, electricista con 10+ años de experiencia, ex capataz (equipo de 10 personas) y formado en Salesianos Don Bosco (2 años). Si buscas que tus tiras LED rindan parejo y sin caídas de brillo, la base es elegir bien el voltaje (12/24 V), dimensionar la sección del cable y cuidar la polaridad y los empalmes. Aquí arrancamos por lo esencial: 12 V vs 24 V y cómo planificar para no perder luz (ver normativa local).

LED Connector 2 Pin 10mm 12 Pack Solderless Transparent LED Strip…

• What You Get: 12pcs 2Pin 10mm led strip light connectors, 5* 15cm 20AWG extension cable, with 1*Screwdriver and 1*box. P…
• Specification: Rated voltage: 0-36V. Rated current: 6A(MAX). Suitable for 2 wires of 18-22 awg. The upgraded LED strip c…
• Easy to Use: No need to solder, just plug the strip and wire into the connector and tighten the screw with the screwdriv…

$15.59

Comprar en Amazon

12 V vs 24 V: diferencias reales y cuándo conviene cada uno

Caída de tensión y longitudes típicas (visión práctica)

• 24 V “aguanta” mejor las distancias: para la misma potencia, circula menos corriente que en 12 V y, por eso, cae menos tensión en el cable. Úsalo cuando preveas tiradas largas o varias derivaciones.
• 12 V es flexible en tramos cortos: ideal para pequeñas secciones, muebles, vehículos o cuando necesitas cortes muy frecuentes (muchos modelos 12 V permiten segmentar cada pocos centímetros).
• Trucos que ayudan con cualquier voltaje:
  • Inyecta alimentación por ambos extremos de la tira (o en puntos intermedios).
  • Usa cable con mayor sección en los tramos largos y mantén cortos los “latiguillos” hasta la tira.
  • Si son muchas líneas, planifica en estrella en lugar de “cadena” para repartir mejor la corriente.
• ¿Solo quieres un acomodo rápido sin obra? Valora soluciones autónomas (p. ej., barras/tiras con batería) para zonas de paso.

¿Qué pasa si conecto 12 V a 24 V (y al revés)? — riesgos y alternativas seguras

• 24 V a una tira de 12 V: riesgo alto de daño inmediato (los grupos de LED/resistencias están pensados para 12 V). No lo hagas.
• 12 V a una tira de 24 V: normalmente no encenderá o quedará muy tenue; no es una solución práctica.
• La “excepción teórica” (dos tramos 12 V idénticos en serie con 24 V) existe, pero no es recomendable en proyectos domésticos: requiere igualdad real de cargas y control fino; ante cualquier desequilibrio, una rama puede sobrecargarse.
• Alternativas seguras: usa tira y fuente del mismo voltaje; si necesitas cambiar, reemplaza la fuente o la tira por el modelo correcto (o emplea un convertidor específico si tu diseño lo exige).

Elegir fuente y plan de cableado para evitar pérdida de brillo

• Fuente acorde al voltaje de la tira (12 V con 12 V / 24 V con 24 V) y con margen de corriente/potencia.
• Plan de inyección: para recorridos largos, define puntos de alimentación adicionales desde la fuente (o desde un bus) con cable de mayor sección.
• Polaridad y pruebas: respeta + / – en todo momento; prueba en banco antes de fijar difusores o pegar la tira.
• Empalmes limpios: conectores clip de calidad o soldadura + termorretráctil; evita terminales flojos que calientan y generan caída.

Sección del cable: cómo dimensionarla sin enredos

Corriente de la tira (A) y distancia del tendido (m): regla rápida

1. Calcula la corriente: suma la potencia total (W) de la(s) tira(s) y divide por el voltaje (12 o 24 V).
2. Mide el recorrido real: considera la ida y vuelta del cable de alimentación (no solo “de la fuente a la tira”).
3. Decide la sección pensando en caída mínima:
   • Para tiradas cortas y corrientes moderadas, empezar en 0,75 mm² suele ser un punto de partida práctico.
   • Si la distancia crece o la corriente es alta, sube de sección (p. ej., 1,0–1,5–2,5 mm² según el caso).
   • Si aparecen zonas con menos brillo al final, refuerza con alimentación por ambos extremos o puntos de inyección intermedios y/o cable más grueso.
4. Planifica la topología: siempre que puedas, distribuye en estrella (cada tramo vuelve a la fuente) en lugar de encadenar todo un tirón.

AWG vs mm²: equivalencias útiles (orientativas)

• 22 AWG ≈ 0,34 mm²
• 20 AWG ≈ 0,50 mm²
• 18 AWG ≈ 0,82 mm²
• 16 AWG ≈ 1,31 mm²
• 14 AWG ≈ 2,08 mm²

Usa estas equivalencias aproximadas solo como guía rápida y confirma siempre en la ficha del fabricante (ver normativa local).

¿Por qué 0,75 mm² (o mayor) suele ser buen punto de partida?

• Porque en tiradas domésticas cortas reduce la caída frente a cables muy finos y lo aceptan conectores y bornes comunes.
• Si el tramo es largo o la tira consume más corriente (alta densidad, varios metros en paralelo), sube de sección sin miedo: es la forma más directa de mantener brillo uniforme.
• Tip práctico: usa troncal gruesa hasta cerca de la tira y latiguillos cortos al final. Si tus conectores “clip” aceptan cable fino y elegiste una troncal mayor, realiza la reducción con un empalme limpio (soldadura + termorretráctil o regleta acorde) y etiqueta + / – antes de cerrar.

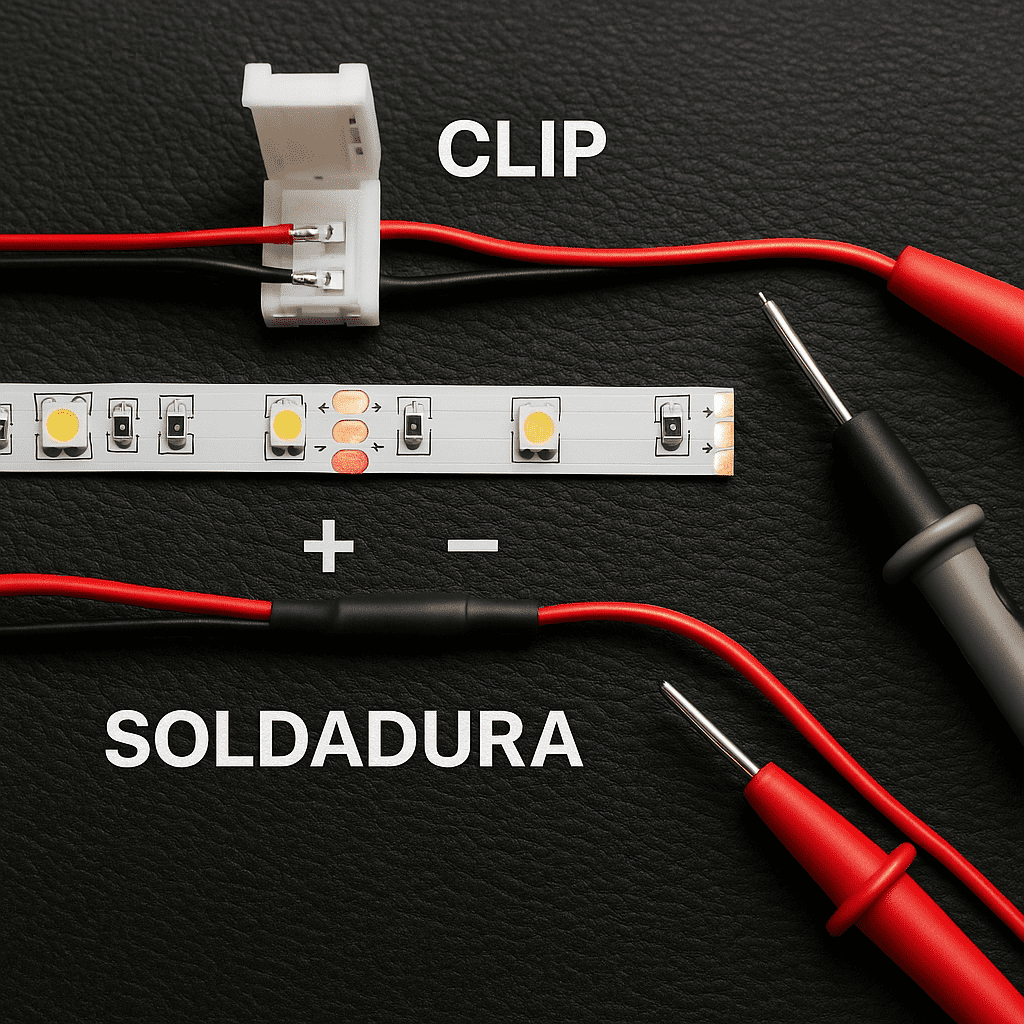

Conexiones limpias: polaridad, conectores “clip” y empalmes

Identificar + / – y probar antes de cerrar

• Lee la serigrafía de la tira: verás +12V / +24V (positivo) y pads para – (canales o negativo común).
• Comprueba polaridad con un multímetro y marca tu cableado (rojo = +, negro = – si usas ese código).
• Test en banco: conecta un tramo corto a la fuente correcta y verifica brillo uniforme antes de pegar difusores o ocultar cables.
• Tiras IP65/IP67 (con silicona): corta y retira el sellado solo donde vas a conectar; al terminar, reseña con termorretráctil/pegamento compatible para mantener la protección.

Conectores “clip” vs soldadura: cuándo usar cada uno

Conectores “clip”

• Pros: rápidos, sin soldar; ideales para pruebas, cortes frecuentes o cuando no tienes cautín.
• Atención: el ancho de la tira (8/10/12 mm, etc.) y el espesor (con o sin silicona) deben coincidir con el conector; en RGB/RGBW usa 4/5 pines según corresponda.
• Cuándo convienen: instalaciones temporales, ajustes frecuentes, uniones accesibles.

Soldadura + termorretráctil

• Pros: conexión robusta y de baja resistencia → menos caída y menos falsos contactos.
• Atención: estaña pads rápido (evita sobrecalentar LED/pistas), respeta + / – y aísla con termorretráctil. En tiras con silicona, vuelve a sellar.
• Cuándo conviene: tramos definitivos, zonas con vibración o donde el clip no calza perfecto.

Para una referencia de orden de trabajo seguro (cortes, verificación y pruebas antes de energizar): Cómo cambiar un tomacorriente: paso a paso para principiantes.

Empalmes y derivaciones sin “caída” extra

• Topología en estrella: distribuye desde la fuente a cada tramo principal (en lugar de encadenar metros y metros).
• Alimentación en ambos extremos: en tiras largas, inyecta al inicio y al final (o en puntos intermedios) para nivelar brillo.
• Troncal gruesa + latiguillos cortos: usa mayor sección en la línea principal y cables cortos hacia la tira.
• Empalmes firmes: regletas de tornillo o bornes de palanca, conductores bien pelados, sin hilos sueltos; evita torcer cables “a mano” sin terminal.
• Orden físico: agrupa y protege el mazo con fundas trenzadas; mejora el acceso y evita tirones en conectores.

Checklist rápido (conexión limpia)

1. Fuente del mismo voltaje que la tira.
2. Polaridad marcada en cables y pads.
3. Prueba un tramo corto antes del montaje final.
4. Elige clip solo si calza perfecto; si no, solda y aísla.
5. Define estrella o doble inyección en tiras largas.
6. Sube sección si notas zonas más tenues.
7. Protege empalmes con termorretráctil.
8. Ordena el mazo para evitar tirones y roces.

Errores comunes y cómo solucionarlos rápido

1) Usar cable de datos (Cat5/6) para alimentar tiras

• Síntoma: brillo desigual, conectores calientes.
• Causa: sección insuficiente → caída de tensión.
• Solución: cambia a cable de potencia; toma como base 0,75 mm² y sube si la tirada es larga o la corriente alta. Mantén la troncal más gruesa y los latiguillos cortos.

2) Tiradas largas con cable fino

• Síntoma: la tira se “apaga” hacia el final.
• Causa: demasiada resistencia en el tramo.
• Solución: aumenta la sección (1–1,5–2,5 mm² según el caso), inyecta por ambos extremos o agrega puntos de inyección intermedios. Evita encadenar metros sin plan; usa distribución en estrella.

3) Mezclar tensiones 12 V y 24 V

• Síntoma: tira quemada (24 V en tira 12 V) o no enciende (12 V en tira 24 V).
• Causa: fuente y tira de distinto voltaje.
• Solución: empareja siempre tensión de fuente y tira. Si necesitas cambiar, sustituye la fuente o la tira por el modelo correcto.

4) Polaridad invertida (+ / –)

• Síntoma: no enciende o parpadea al tocar.
• Causa: inversión de + / – en pads o conectores.
• Solución: marca rojo = +, negro = – (o tu código); verifica con multímetro antes de cerrar; usa termorretráctil para fijar y aislar.

5) Conectores “clip” de mala calidad o mal calzados

• Síntoma: intermitencias al mover la tira, zonas tenues.
• Causa: contacto pobre o conector para ancho/espesor incorrecto.
• Solución: usa clips que coincidan con el ancho (8/10/12 mm) y el acabado (con/sin silicona). Si el clip no ajusta perfecto, solda y protege con termorretráctil.

6) Un solo punto de alimentación para varios metros

• Síntoma: caída visible pese a usar buen cable.
• Causa: corriente concentrada al inicio del rollo.
• Solución: divide el tendido en ramales y alimenta a dos extremos o en puntos. Si la tirada será larga por diseño, considera 24 V.

7) Empalmes “rápidos” sin terminal

• Síntoma: calentamiento local y olor a aislante.
• Causa: hilos sueltos o presión insuficiente.
• Solución: usa bornes adecuados o soldadura; nunca dejes cobre a la vista. Ordena y protege el mazo con funda trenzada para evitar tirones.

Checklist de compra rápida

1. Voltaje y potencia
   • Confirma que la tira y la fuente sean del mismo voltaje (12 V o 24 V).
   • Calcula potencia total (W): W por metro × metros.
   • Calcula corriente (A): W total ÷ V (sirve para elegir la sección de cable y la fuente).
2. Sección del cable (mm²)
   • Punto de partida típico: 0,75 mm² para tiradas cortas y corrientes moderadas.
   • Si hay metros largos o más corriente, sube a 1,0–1,5–2,5 mm² según el caso.
   • Usa troncal más gruesa y latiguillos cortos hacia la tira.
3. Plan de alimentación
   • Define estrella (cada tramo vuelve a la fuente) o doble inyección (al inicio y al final) en tiras largas.
   • Evita “cadena” interminable: reparte la carga en ramales.
4. Conectores y empalmes
   • Clips compatibles con el ancho de la tira (8/10/12 mm) y su espesor (con/sin silicona).
   • Si el clip no calza perfecto: soldadura + termorretráctil.
   • Marca y comprueba polaridad + / – antes de cerrar.
5. Accesorios mínimos
   • Termorretráctil, bridas/velcro, marcadores de cable.
   • Funda trenzada para ordenar y evitar tirones en conectores.
6. Pruebas y seguridad(ver normativa local)
   • Test en banco: conecta un tramo corto y revisa brillo uniforme.
   • Controla temperatura de cables y empalmes tras 10–15 min encendido.
   • Asegura disipación de la tira (perfil/aluminio si el modelo lo requiere).
7. Compra inteligente (resumen para cotizar)
   • Tensión: 12 V / 24 V
   • Potencia total: __ W → Corriente estimada: __ A
   • Sección sugerida: __ mm² (troncal), __ mm² (latiguillos)
   • Longitud por tramo: __ m | Puntos de inyección: __
   • Conexión: clips (modelo __) / soldadura + termorretráctil
   • Accesorios: funda, marcadores, bridas/velcro
   • Observaciones: separar potencia/datos, comprobar polaridad
