Qué problema resuelven las conduletas (cambios de dirección, derivaciones, acceso de halado)

Cuando el tubo conduit debe girar, cambiar de plano o derivar hacia otra dirección, una curva cerrada no alcanza y además complica el jalado de cables. Ahí entran las conduletas (cuerpos de conducto): permiten giros limpios (90° a izquierda/derecha/parte posterior), derivaciones en T o paso recto con tapa, y, sobre todo, brindan una ventana de acceso para halar, inspeccionar y mantener los conductores sin desarmar toda la línea. En síntesis: facilitan el tendido, cuidan el radio de curvatura y dejan un punto de servicio.

Experiencia del autor (Stevenson: 10+ años, ex capataz, Salesianos Don Bosco)

Soy Stevenson, electricista con más de 10 años de experiencia; fui capataz liderando un equipo de 10 personas y me formé 2 años en Salesianos Don Bosco. He instalado y corregido cientos de tramos con LB, LL, LR, T y C en interiores y exteriores. En este artículo te explico cuándo elegir cada tipo, cómo dimensionar (p. ej., ½», ¾»), y qué tener en cuenta en tapas, juntas y roscas NPT para un resultado limpio y durable.

Seguridad y “ver normativa local” (uso en interior/exterior y sellados)

Trabaja siempre con el circuito desenergizado y respeta la normativa local aplicable (clasificación de áreas, capacidad de llenado, radios mínimos, sellado). En exteriores o zonas con polvo/humedad, usa tapa + junta y respeta el grado de protección indicado por el fabricante. Verifica la rosca NPT, el material (aluminio, hierro maleable o PVC) y que la conduleta elegida permita acceso cómodo para el halado sin forzar el cableado.

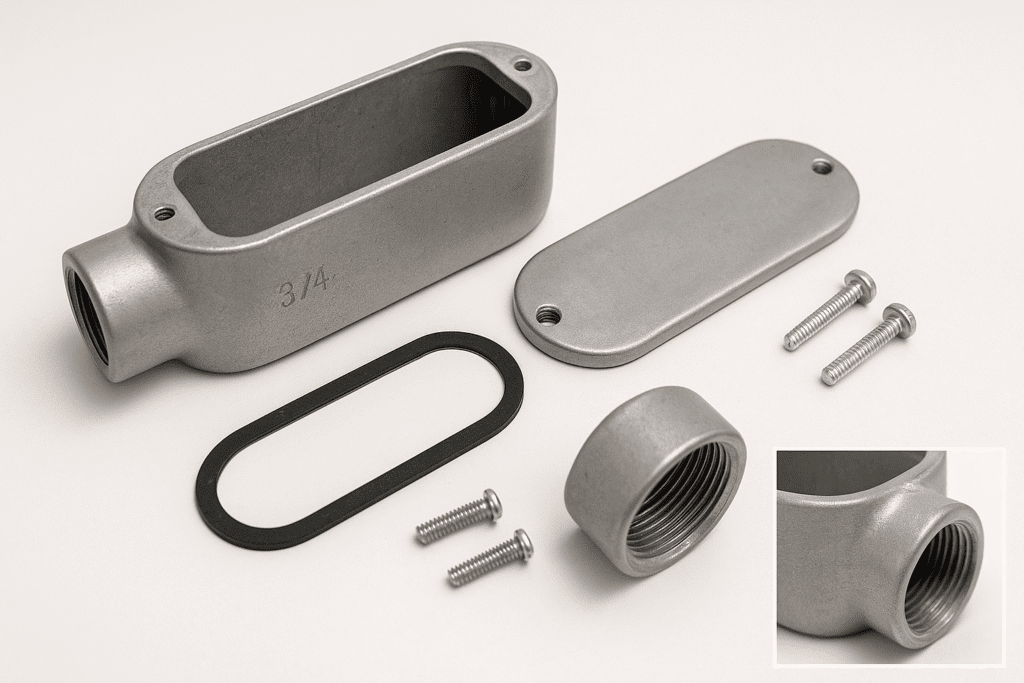

Qué es una conduleta (cuerpo de conducto) y sus partes

Cuerpo, tapa y junta; acceso para jalado/mantenimiento

Una conduleta (o cuerpo de conducto) es un registro que se intercala en la línea de tubería conduit para facilitar cambios de dirección, derivaciones y, sobre todo, para dar acceso al interior del tendido.
Se compone de:

• Cuerpo: cavidad donde los conductores pueden girar con mejor radio de curvatura y donde se realiza el jalado/inspección. Suele fabricarse en aluminio, hierro maleable o PVC, según ambiente.
• Tapa: cierra el cuerpo con tornillos; permite abrir cuando necesites halar, revisar o reemplazar conductores.
• Junta (empaquetadura): va entre cuerpo y tapa para sellar frente a polvo y humedad. El sellado final depende del tipo de junta y del apriete uniforme de la tapa.

Para un buen resultado: limpia las superficies de apoyo, verifica que la junta esté íntegra y aprieta la tapa con par parejo (sin deformar). Si el tendido entra a un gabinete por un orificio, protege ese paso con prensaestopas/pasamuros.

Rosca NPT y medidas típicas (½», ¾», 1″)

Las bocas de muchas conduletas usan rosca cónica NPT para acoplar conduit roscado o adaptadores compatibles. Las medidas habituales en vivienda/comercio son ½», ¾» y 1″ (existen mayores para industria).
Claves prácticas:

• Elige la conduleta del mismo tamaño que tu conduit (p. ej., ¾» con ¾»).
• Verifica compatibilidad con tu sistema de tubería (EMT/IMC/RMC/PVC roscado) y usa adaptadores cuando corresponda.
• Si el tramo lleva varios conductores o curvas exigentes, considera subir un tamaño para mejorar capacidad y radio de curvatura dentro del cuerpo.

Para ordenar trayectos y respetar radios dentro de canaletas o tableros, te puede ayudar esta guía: canaletas internas de tablero radios de curvatura y paso ordenado.

Empalmes internos: solo si tu normativa (y el modelo) lo permiten

La función principal de la conduleta es dar acceso de halado/inspección y facilitar cambios de dirección/derivaciones. Algunos modelos y normativas permiten empalmes dentro si se cumple el volumen y las condiciones del fabricante; otros lo restringen.
Para mantener el contenido general y seguro:

• Trátala primero como punto de acceso, no como caja de empalmes.
• Si necesitas una unión o derivación compleja, utiliza una caja de paso/empalme con volumen adecuado.
• Consulta siempre la normativa local y la ficha del fabricante del modelo que vayas a instalar.

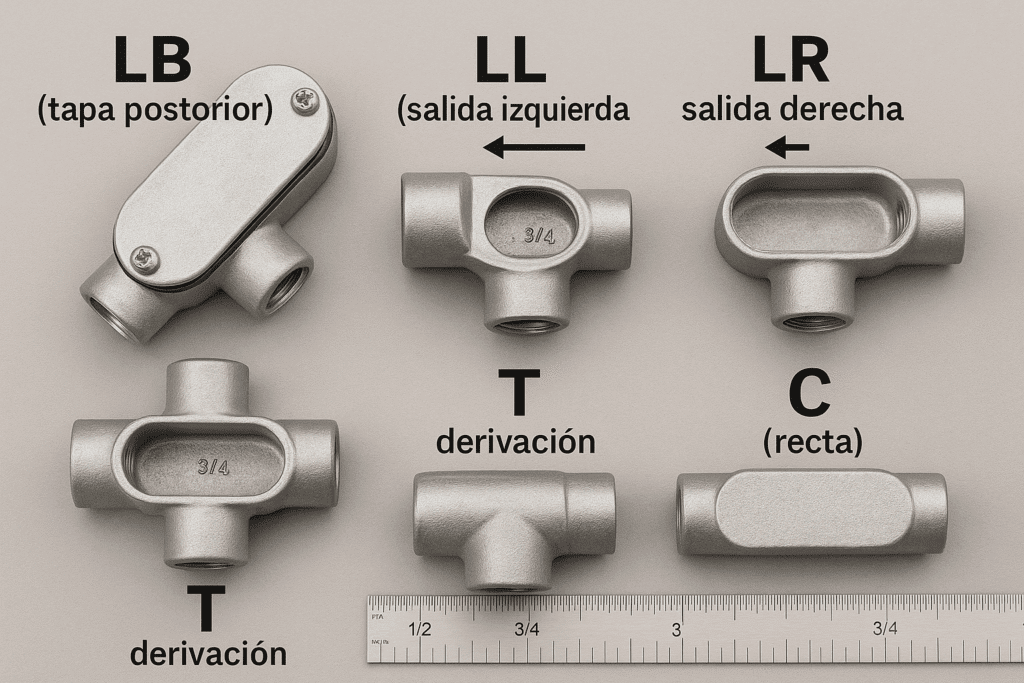

Tipos y orientación: LB, LL, LR, T y C

LB (apertura posterior)

• Qué es: cuerpo de conducto con tapa orientada hacia atrás (lado del instalador). El tubo entra por un extremo y gira 90° hacia el muro/estructura, dejando la ventana de acceso hacia ti.
• Cuándo usar: muy práctico para pasar del exterior al interior atravesando un muro, o para bajar/subir y entrar a una pared sin forzar curvas.
• Tip rápido: si la tapa no queda accesible tras montar, reubica o gira el cuerpo. Úsalo del mismo tamaño que la tubería (½», ¾», 1″).
• Interlink útil: si el tendido entra a un gabinete cerca del LB, protege el paso con prensaestopas/pasamuros.

LL (salida a La izquierda)

• Qué es: giro 90° con salida a la izquierda mirando la tapa.
• Cuándo usar: en esquinas donde el tramo debe doblar hacia la izquierda y necesitas acceso para halar en la curva.
• Tip rápido: verifica que el espacio a la izquierda permita radio interno suficiente para los conductores.

LR (salida a La redcha)

• Qué es: giro 90° con salida a la derecha mirando la tapa.
• Cuándo usar: simétrico al LL pero hacia la derecha; resuelve esquinas y cambios de plano en ese sentido.
• Tip rápido: si dudas entre LL o LR, presenta el cuerpo en seco; la tapa debe quedar accesible para futuras inspecciones.

T (derivación en “T”)

• Qué es: cuerpo con tres bocas para derivar un ramal en “T”. La tapa facilita halado y mantenimiento en el punto de distribución.
• Cuándo usar: cuando necesitas sumar un ramal a la línea principal sin improvisar uniones.
• Tip rápido: planifica el sentido de halado: deja la pata de la “T” orientada de modo que puedas jalar sin ángulos cerrados.
• Interlink útil: si la derivación conduce a un equipo/armario, cuida radios y orden del ramal.

C (recta con tapa)

• Qué es: cuerpo lineal (en línea) con tapa superior; no cambia dirección, pero ofrece registro para halado y inspección en tramos largos o con muchas curvas previas.
• Cuándo usar: en líneas extensas para crear un punto de servicio intermedio sin romper continuidad.
• Tip rápido: útil antes o después de zonas difíciles (codos, bajadas) para repartir el esfuerzo de halado.

Regla general de orientación: mira la tapa de frente. Si la salida va hacia tu izquierda, es LL; si va a tu derecha, es LR; si “sale hacia ti por detrás”, es LB; si suma un ramal, es T; si sigue recto con registro, es C.

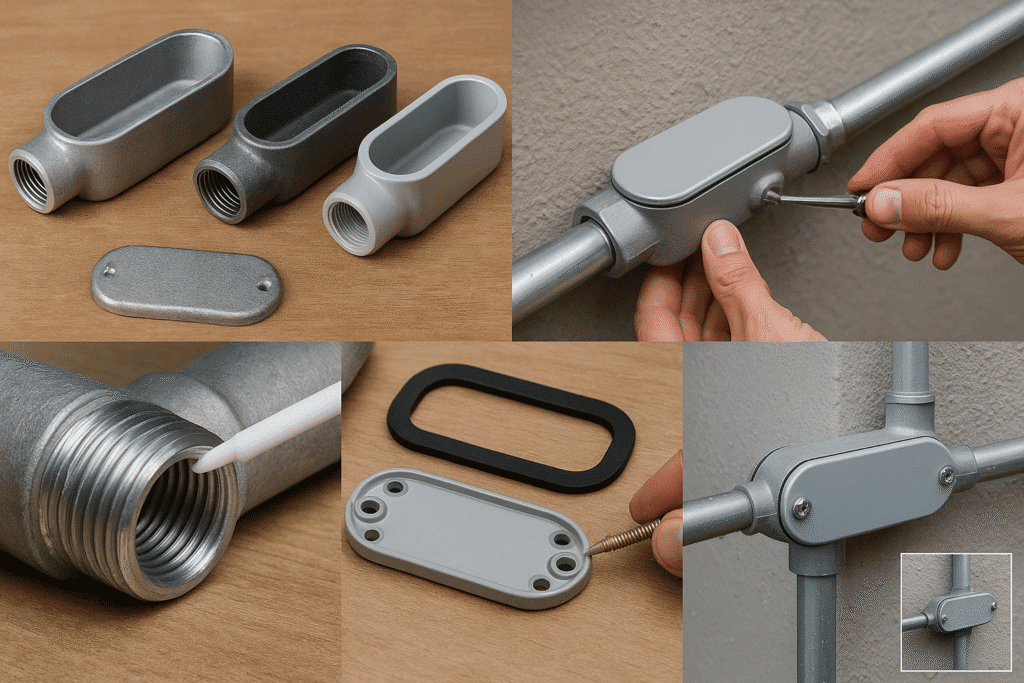

Materiales, rosca y sellado

Materiales: aluminio, hierro maleable y PVC

• Aluminio: ligero y resistente a la corrosión. Adecuado para exteriores y ambientes húmedos cuando se usa tapa + junta. Buena relación robustez/peso.
• Hierro maleable (galvanizado): muy robusto frente a golpes e impactos. Recomendable en zonas de tráfico o uso rudo. Requiere cuidar la protección anticorrosiva.
• PVC: aislante, no se oxida y es muy ligero. Útil en ambientes corrosivos o cuando se prioriza aislamiento eléctrico. Menor resistencia a temperatura/impacto que los metálicos (evalúa ubicación y sujeción).

Rosca cónica NPT y compatibilidad con la tubería

• La mayoría de conduletas metálicas traen bocas roscadas NPT del mismo tamaño que la tubería (p. ej., ½», ¾», 1″).
• RMC/IMC roscado: acopla directo a NPT.
• EMT: requiere adaptadores o conectores apropiados para pasar a NPT antes de entrar a la conduleta.
• PVC: usa accesorios roscados compatibles (macho/hembra) o transiciones a NPT según el sistema.
• En metálicos, cuida la continuidad de puesta a tierra con accesorios certificados; en exterior, aplica sellador compatible en roscas si lo exige el fabricante.

Tapa + junta: el sellado que marca la diferencia

• La junta (empaquetadura) entre cuerpo y tapa evita ingreso de polvo y agua. En exteriores o zonas húmedas, elige modelos con junta incluida y verifica en ficha el grado de protección (IP) según fabricante.
• Montaje correcto: limpia los asientos, coloca la junta sin pellizcos, presenta la tapa y aprieta cruzado (par uniforme). No fuerces tornillos ni deformes la tapa.
• Orientación: siempre que se pueda, evita que la tapa quede mirando hacia arriba en intemperie; favorece una posición que drene.
• Accesorios: algunos cuerpos admiten drenajes/respiraderos específicos del fabricante; úsalos solo donde estén permitidos y sean necesarios.

Paso protegido en gabinetes y bordes

Si la línea entra o sale de un gabinete o atraviesa una chapa, protege el orificio con prensaestopas/pasamuros y realiza la curva dentro, con radio suficiente.

Cómo elegir la conduleta adecuada (escenarios)

Giro a pared/techo, paso por muro y cambios de dirección cortos/largos

• Paso exterior → interior a través de muro: usa LB. La tapa hacia ti facilita el halado y el giro 90° entra limpio al muro.
• Esquina hacia la izquierda (mirando la tapa): LL.
• Esquina hacia la derecha (mirando la tapa): LR.
• Cambio de dirección “apretado”: prioriza LL/LR del mismo tamaño que la tubería (½», ¾», 1″). Si el mazo es grande o la curva es exigente, sube un tamaño para ganar radio interno.
• Tramos con varias curvas seguidas: intercala una C entre curvas para crear un punto de halado intermedio y evitar forzar el cable.

Si el tramo entra/sale de un gabinete o caja metálica, protege el orificio con prensaestopas/pasamuros y realiza las curvas dentro, con holgura.

Derivaciones limpias (tipo T) y línea recta de inspección (tipo C)

• Necesitas sacar un ramal lateral: T. Planifica el sentido de halado para que la “pata” de la T quede del lado más cómodo y sin ángulos cerrados.
• Línea larga sin cambios de dirección pero con halado difícil: C. Mantiene el trayecto recto y añade acceso para inspección o mantenimiento.
• Ramas múltiples o cambios posteriores: prefiere T + C espaciadas en puntos estratégicos para distribuir esfuerzos y facilitar futuras intervenciones.

Acceso cómodo para halado y futuras inspecciones

• Asegura que la tapa quede visible y accesible (no escondida por mobiliario/canaletas).
• Apriete uniforme de la tapa sobre la junta; en exterior, evita que la tapa quede hacia arriba para no retener agua/polvo.
• Si vas a alojar empalmes o transiciones, mejor en caja de paso/empalme con volumen adecuado y orden interno.
• Para rutas internas con curvas y radios, organiza el tendido sin compresión ni pellizcos.

Decisión rápida

• LB: paso por muro y giro 90° con tapa posterior.
• LL/LR: esquina a izquierda/derecha (mirando la tapa).
• T: derivación ordenada de un ramal.
• C: recta con registro intermedio para halado.

Dimensiones, capacidad y número de conductores (principios)

Idea clave: que todo “respire” dentro del cuerpo

La conduleta debe dar espacio real para que los conductores giren sin forzarse y para que el halado no maltrate el aislamiento. Si al presentar los cables “quedan apretados”, sube un tamaño (p. ej., de ½» a ¾»). No comprimas el mazo para que “entre”: terminará en pellizcos, radio de curvatura insuficiente y dificultad de mantenimiento (ver normativa local sobre capacidad/llenado).

Factores que aumentan el tamaño requerido

• Número de conductores: a mayor cantidad, más volumen y radio necesitas dentro del cuerpo.
• Calibre/sección: conductores gruesos o aislamientos “duros” requieren curvas amplias.
• Tipo de giro: un 90° justo demanda más espacio que un paso recto (C).
• Derivaciones: las T suelen requerir un tamaño más generoso para acomodar la distribución interna.
• Accesorios internos (conectores/aislantes especiales) si tu normativa/fabricante los permite.

Señales de que la conduleta quedó chica

• Los conductores empujan la tapa al cerrarla.
• Para girar, el cable forma ángulos o “quiebres” visibles.
• El halado se traba o raya el aislamiento en el borde.
• No puedes reordenar el mazo para inspección sin forzar.

Guía práctica (orientativa)

Úsala como criterio inicial; confirma siempre con ficha del fabricante y normativa local.

Buenas prácticas dentro del cuerpo

• Acomoda los conductores en arco, sin cruces forzados delante de la tapa.
• Evita que el aislamiento roce aristas: bisela o limpia bordes y alínea los conectores.
• Si necesitas alojar empalmes (solo si la normativa/fabricante lo permiten), evalúa usar mejor una caja de paso/empalme con volumen suficiente y orden interno.
• Para rutas en gabinetes o tableros, cuida radios y evita la compresión del mazo.

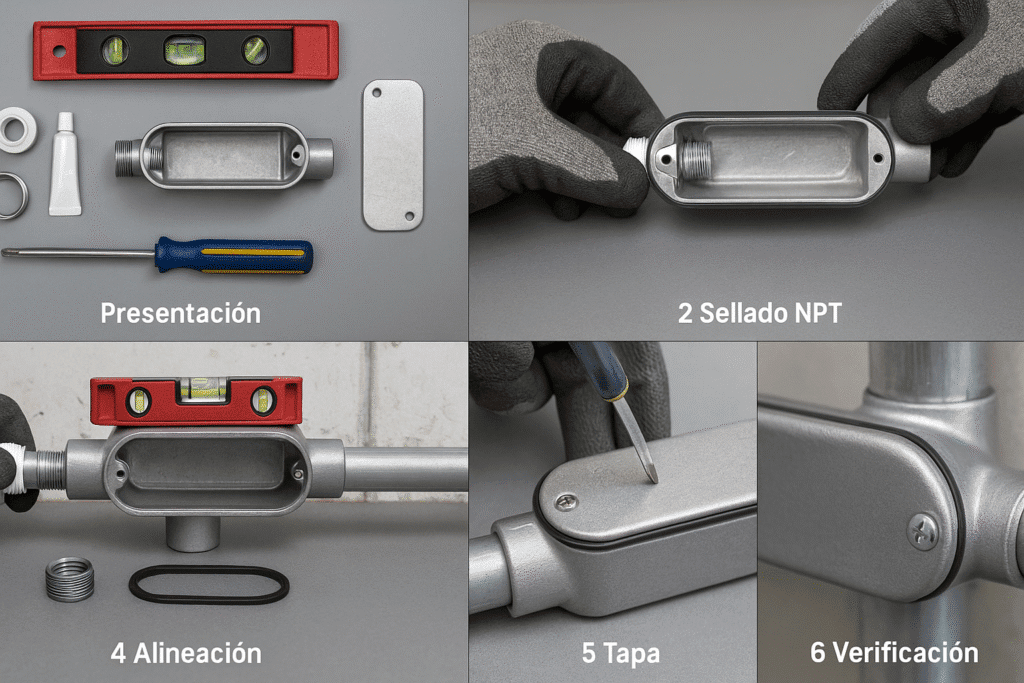

Montaje correcto (paso a paso)

Presentación y marcado

1. Desenergiza y verifica el trazado con la conduleta presentada en seco (sin sellar) para confirmar tipo (LB, LL, LR, T, C) y accesibilidad de la tapa.
2. Marca en muro/estructura las bocas y la posición de la tapa; evita que quede “mirando hacia arriba” en intemperie para no retener agua/polvo.
3. Comprueba alineación con la tubería y que el radio interno permita el giro sin forzar conductores.

Preparación de roscas y uniones

1. Verifica compatibilidad de la rosca (NPT) y el tamaño (½», ¾», 1″).
2. Si el fabricante lo indica, aplica sellador compatible en las roscas NPT (fita/compuesto). No excedas: el exceso puede entrar al cuerpo.
3. En EMT, usa adaptadores para pasar a NPT antes de la conduleta; asegura continuidad eléctrica cuando corresponda.

Montaje del cuerpo

1. Atornilla los conectores a mano para no barrer rosca; termina con herramienta sin sobreapretar.
2. Verifica que el cuerpo quede plano contra la superficie (si aplica) y que las bocas estén coplanares con la tubería.
3. Comprueba que la tapa podrá abrirse sin desmontar otros elementos.

Tapa y junta: sellado correcto

1. Limpia el asiento del cuerpo y coloca la junta (empaquetadura) sin pliegues ni suciedad.
2. Presenta la tapa y aprieta los tornillos en cruz, con par uniforme hasta que la junta tome contacto parejo.
3. En exterior, favorece una orientación que drene; si el fabricante ofrece drenajes/respiraderos, úsalos solo donde estén permitidos.

Verificación de alineación y holguras para jalado

1. Antes de cablear, pasa una guía por el tramo para confirmar que no hay escalones ni “panzas”.
2. Tras el cableado, ordena los conductores en arco suave dentro del cuerpo; nada debe empujar la tapa.
3. Si atraviesas gabinetes o chapas cerca del punto, protege el orificio con prensaestopas/pasamuros y realiza la curva dentro con radio suficiente.
4. Si necesitas alojar empalmes (solo donde la normativa y el modelo lo permitan), considera mejor una caja de paso/empalme con volumen adecuado.
5. En rutas largas o con varios codos cercanos, intercala una C como punto de halado intermedio y cuida los radios del tendido.

Mini checklist

• Tipo correcto (LB/LL/LR/T/C) y tapa accesible.
• NPT y tamaño (½», ¾», 1″) compatibles; sellador según fabricante.
• Junta limpia y tapa con par cruzado uniforme.
• Guía pasa sin trabas; conductores en arco, sin comprimir.
• Orificios protegidos (prensaestopas/pasamuros) y empalmes, si los hay, en caja.

Sellado y protección en exteriores/interiores

En interiores (polvo y limpieza)

• Tapa + junta siempre: evita que entre polvo y que el cableado se marque o desgaste al halar.
• Par uniforme en los tornillos de la tapa (apriete en cruz) para que la junta asiente parejo.
• Posición de la tapa: si puedes elegir, evita que quede hacia arriba bajo salpicaduras (lavaderos, cocinas).

En exteriores o zonas húmedas

• Modelo con junta incluida y ficha de protección (IP según fabricante).
• Orientación que favorezca el drenaje: si la tapa mira hacia arriba, el agua se acumula. Gírala para que esco ree.
• Rosca NPT: aplica sellador compatible cuando el fabricante lo indique; no excedas (el sobrante no debe entrar al cuerpo).
• Corrosión: en ambientes agresivos, prefiere aluminio o PVC; si usas hierro maleable, cuida la protección anticorrosiva y los encuentros con otros metales.
• Mantenimiento: revisa la junta en cada apertura; si está cuarteada o rígida, cámbiala.

Paso a gabinetes y bordes de chapa

• Protege el orificio con prensaestopas/pasamuros y realiza la curva dentro, con radio suficiente (no en el borde).

¿Qué IP me conviene? (criterios prácticos)

Verifica siempre la ficha del fabricante del modelo de conduleta.

• Interior seco: sellado básico (junta en buen estado) para polvo.
• Exterior cubierto / humedad ocasional: busca conjuntos con sellado reforzado (junta + buen asiento).
• Intemperie directa / lavado ocasional: usa cuerpos y tapas con junta confiable y montaje que no retenga agua; respeta orientación y drenaje.

Señales de mal sellado

• Humedad o polvo visible dentro al abrir la tapa.
• Marcas de agua en conductores o tapa.
• Oxidación prematura en tornillos o en el cuerpo.
  Si aparece algo de esto, revisa junta, par de apriete, sellador en roscas NPT (si aplica) y la orientación del cuerpo.

Errores comunes (y cómo evitarlos)

1) Confundir LL con LR
Montar la salida al lado contrario complica el halado y obliga a curvas forzadas.
Evita: presenta el cuerpo mirando la tapa: salida a la izquierda = LL, a la derecha = LR. Si dudas, pruébalo “en seco”.

2) Omitir la junta (empaquetadura) o montarla mal
Entra polvo/agua y la tapa marca los conductores.
Evita: limpia asientos, coloca la junta sin pliegues y aprieta los tornillos en cruz con par uniforme.

3) Tapa orientada hacia arriba en exterior
Acumula agua y suciedad.
Evita: elige una orientación que drene y evita la tapa “hacia arriba”.

4) Forzar radios de curvatura dentro del cuerpo
Cables “quebrados”, rozaduras y halado difícil.
Evita: sube un tamaño de conduleta o cambia el tipo (intercala una C entre curvas). Guía de radios y rutas.

5) Mezclar roscas o entrar EMT directo sin adaptador
Fugas, desalineaciones y pérdida de continuidad.
Evita: verifica NPT y usa adaptadores adecuados para EMT/IMC/RMC/PVC.

6) No sellar roscas cuando el fabricante lo pide
Ingreso de humedad por las uniones.
Evita: aplica sellador compatible (sin exceso) cuando la ficha lo indique.

7) Conduleta “chica” para el mazo
La tapa no cierra o empuja los cables.
Evita: dimensiona por nº de conductores y calibre; si aprieta, sube una talla.

8) Usarla como “caja de empalmes” sin validar
Empalmes apretados y fuera de norma.
Evita: empalma solo si el modelo y normativa lo permiten; preferible usar caja de paso/empalme con volumen suficiente.

9) Paso por borde de chapa sin protección
La chapa muerde el aislamiento con vibración.
Evita: instala prensaestopas/pasamuros y realiza la curva dentro del gabinete.

10) Material inadecuado para el ambiente
Corrosión en exteriores o deformación por temperatura.
Evita: selecciona aluminio/PVC en ambientes húmedos/corrosivos y protege hierro maleable; revisa siempre la ficha del fabricante.

Diagnóstico rápido

Mantenimiento y acceso futuro

Inspección periódica

• Visual de tapa y junta: busca grietas, aplastamientos o suciedad en el asiento; si la junta está rígida o cuarteada, cámbiala.
• Tornillos de tapa: reaprieta en cruz con par uniforme; sustituye los oxidados.
• Orientación y drenaje: si la tapa quedó hacia arriba en exterior y ves marcas de agua, reorienta el cuerpo para que esco ree.
• Cuerpo y roscas: revisa corrosión o golpes; si hay rosca barrida, reemplaza el componente o el adaptador.

Acceso para halado y futuras intervenciones

• Libera la tapa y ordena los conductores en arco para que el halado no pellizque el aislamiento.
• En líneas largas o con varios codos, planifica puntos de registro con C intermedias.
• Si el trayecto entra/sale de gabinetes, mantén pasos protegidos y radios dentro del gabinete.

Cuándo reemplazar

• Junta que no sella aunque reaprietes / tapa deformada.
• Cuerpo fisurado o con golpes que impiden el cierre plano.
• Roscas dañadas que no permiten ajuste seguro.
• Ingreso recurrente de agua/polvo pese a montaje correcto.

Buenas prácticas

• Mantén un registro (fecha, tipo, tamaño, ubicación).
• Ten juntas de repuesto para tamaños usados (½», ¾», 1″).
• Tras cada intervención, prueba con guía y verifica que los cables no empujan la tapa.
• En exteriores/agresivos, evalúa aluminio o PVC y reaplica sellador según fabricante.

Tabla rápida: tipo → orientación → uso típico → medidas habituales

Recordatorios rápidos

• Conduletas metálicas suelen llevar rosca NPT: usa el mismo tamaño que la tubería (RMC/IMC) o adapta desde EMT con accesorios compatibles.
• En exteriores/zona húmeda, monta siempre tapa + junta con apriete en cruz y una orientación que drene.
• Si la curva interna queda apretada, sube de ½» a ¾» (o a 1″) para dar radio y evitar pellizcar conductores.
• Para pasos a gabinetes, protege el orificio con prensaestopas/pasamuros.
• Si necesitas alojar empalmes, mejor una caja de paso/empalme con volumen suficiente.
• Organización y radios de curvatura en rutas internas.

Preguntas frecuentes

Checklist de compra e instalación

Antes de comprar

• Tipo correcto: LB / LL / LR / T / C según la orientación y el uso.
• Tamaño igual al de la tubería: 1/2″, 3/4″, 1″ (o mayor si el mazo es denso).
• Material adecuado al ambiente: aluminio / hierro maleable / PVC.
• Rosca NPT compatible (o adaptadores si usas EMT).
• Tapa + junta incluidas (y tornillería en buen estado).
• Accesorios de sellado según fabricante (sellador para NPT cuando aplique).

Montaje esencial

• Presenta “en seco” y confirma que la tapa quede accesible y no mire hacia arriba en intemperie.
• Verifica alineación de la tubería y radio interno suficiente para el giro.
• Enrosca a mano primero y termina con herramienta sin sobreapretar.
• Limpia asientos, coloca la junta sin pliegues y aprieta la tapa en cruz con par uniforme.

Detalles que evitan problemas

• Si la curva queda “justa”, sube una talla de conduleta para ganar radio.
• En exterior o zonas húmedas, favorece drenaje por orientación.
• Si atraviesas gabinetes o chapas, usa prensaestopas/pasamuros y curva dentro.
• Si necesitas empalmes, mejor caja de paso/empalme con volumen suficiente.
• Para rutas largas con codos cercanos, intercala una C para halado intermedio y respeta radios.

También te puede interesar

• Paso protegido al entrar a gabinetes (acabado limpio).
• Organización y radios en canaletas/tableros.
• Diferencias entre cajas de paso y de empalme (y cómo alojar uniones).
