Nota del autor y seguridad

Soy Stevenson, electricista con 10+ años de experiencia (ex capataz de cuadrilla; formación Salesianos Don Bosco, 2 años). Esta guía explica, en lenguaje claro, fichas/clavijas macho y hembra de uso doméstico: tipos, corrientes nominales (10 A / 16 A), clavija recta vs acodada, bornes a tornillo/prensa, alivio de tensión, cable 3×1,5 mm² / 3×2,5 mm² y el cambio correcto de una clavija. Siempre considera la normativa local y desenergiza antes de intervenir.

Qué verás aquí (y cómo te ayuda)

• Diferencias claras macho vs hembra y dónde aparecen en casa (alargadores, equipos, prolongaciones).
• Criterios para elegir 10 A vs 16 A según uso, y recta vs acodada según espacio y esfuerzo del cable.
• Qué mirar por dentro: bornes, terminaciones (punteras/ferrules), alivio de tensión y etiqueta de corriente.
• Cambio correcto de una clavija (visión general) y checklists de verificación para evitar calentamientos y tirones.

Antes de empezar

• Trabaja sin tensión y con herramientas aisladas.
• Si ves olor a plástico, calor en la clavija, patillas flojas o el alivio de tensión roto, no uses el equipo hasta repararlo.
• Mantén niños y mascotas lejos del área de trabajo.

Macho vs hembra: definiciones claras y ejemplos domésticos

Ficha/Clavija macho (plug): la pieza con patillas que se inserta en una toma.
Ficha/Toma hembra (socket/acoplador): la pieza con contactos internos que recibe la clavija y oculta las partes activas.

Por qué importa: la hembra protege contra contacto accidental; la macho debe tener alivio de tensión y conexiones firmes para no calentarse.

Dónde aparece cada una en casa

Claves rápidas de identificación

• Macho = patillas a la vista; hembra = contactos ocultos.
• En prolongadores/regletas, verás los dos: el extremo que enchufas al muro es macho; las salidas donde conectas equipos son hembras.
• En sistemas con tierra (p. ej., tipo Schuko), la hembra ofrece la conexión de tierra; cuida compatibilidad y profundidad para un acople firme.

Seguridad y compatibilidad (reglas sencillas)

• Nada de holguras: si la clavija “baila”, cámbiala o revisa la toma. Holgura = calor.
• Respeta la corriente nominal: piezas 10 A para cargas livianas/medias; para cargas exigentes, usa 16 A y, si corresponde, punto individual.
• Elige recta o acodada por el espacio: detrás de muebles/TV, una acodada evita forzar el cable.
• Ver normativa local: si tu sistema es polarizado (fase/neutro diferenciados), mantén la polaridad al reemplazar fichas.

Más contexto práctico: 10 A vs 16 A por ambiente | Enchufe doble: cuándo conviene.

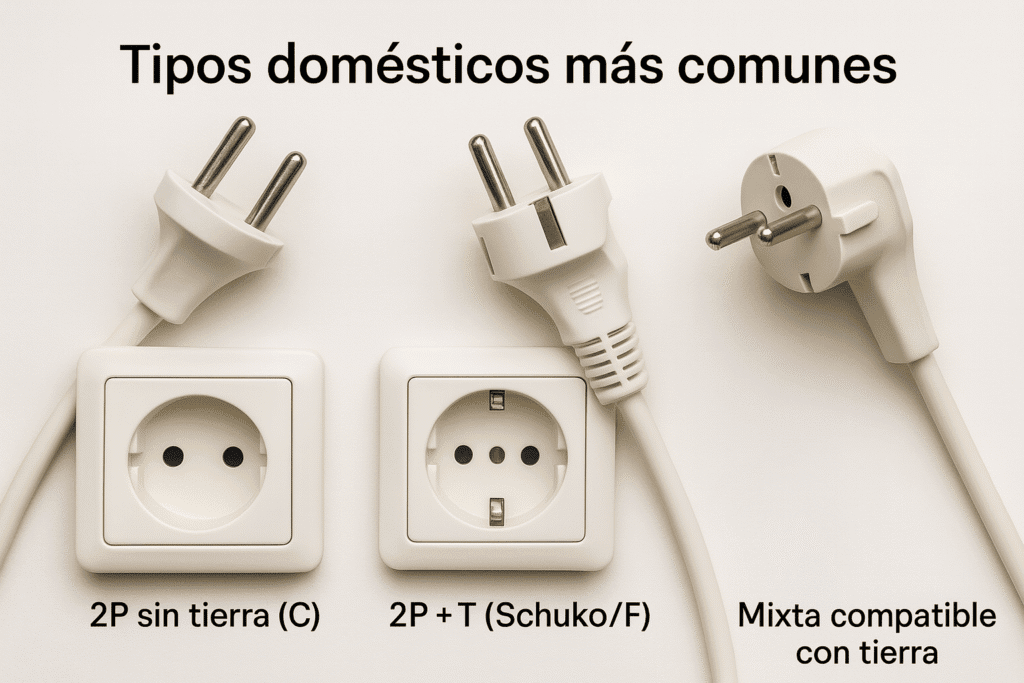

Tipos domésticos más comunes (visión rápida, sin países)

La idea es identificar la ficha correcta sin entrar en catálogos por país. En el hogar verás, sobre todo, 2 polos sin tierra y 2 polos + tierra.

2P sin tierra (tipo “C” genérico)

• Qué es: clavija de dos patillas sin contacto de tierra.
• Uso típico: cargas livianas/medias (lámparas, cargadores, radios).
• Ventajas: tamaño reducido; entra en muchas tomas de uso común.
• Limitaciones: sin protección a tierra; evita conectar equipos metálicos o de alto consumo.
• Nota: si el equipo indica conexión a tierra, no uses esta ficha.

2P + Tierra lateral (tipo “Schuko”/F)

• Qué es: clavija de dos patillas con tierra por clips laterales.
• Uso típico: equipos de mayor demanda o con chasis metálico (p. ej., algunos electrodomésticos).
• Ventajas: conexión a tierra y capacidad superior (revisa la etiqueta del equipo: 10 A/16 A).
• Limitaciones: volumen mayor; puede requerir espacio detrás del mueble.
• Más detalles prácticos: Enchufe Schuko: qué es y en qué casos usarlo en casa.

Fichas “mixtas” compatibles con tierra

• Qué son: clavijas que permiten tomar tierra según el diseño de la base (lateral o frontal).
• Cuándo convienen: si necesitas compatibilidad con distintas bases con tierra, manteniendo seguridad.
• Regla de oro: si el equipo requiere tierra, la ficha y la toma deben proveerla; evita forzar adaptadores.

Tabla rápida (selección segura)

Evita los “multiestándar” universales y combinaciones flojas: generan holguras y calor. Más contexto: Enchufes universales ‘multiestándar’: por qué evitarlos en casa.

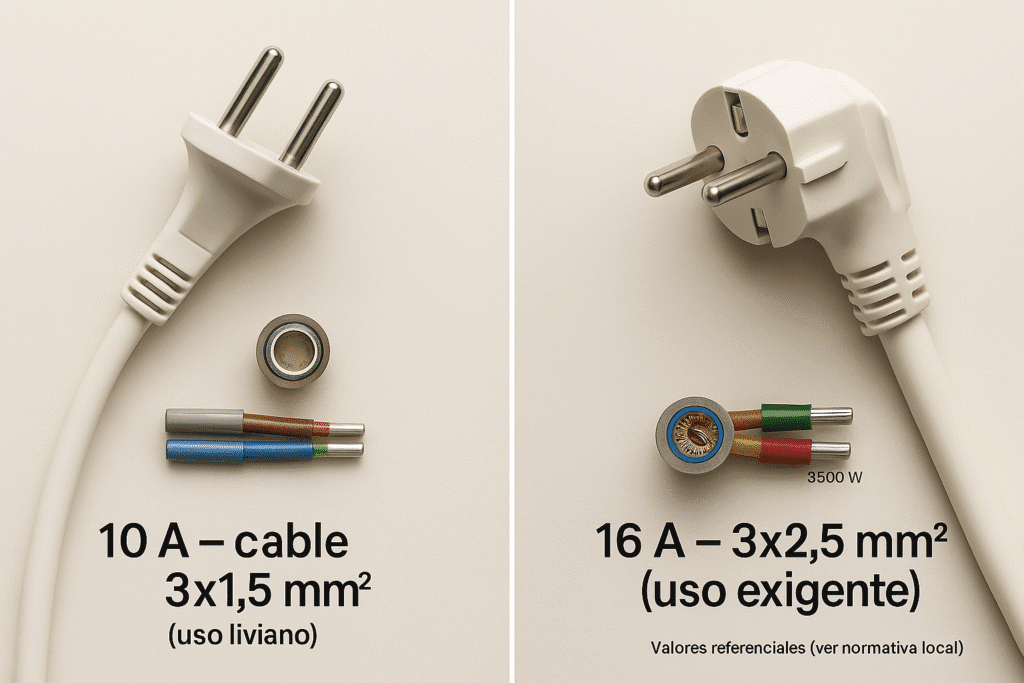

Corriente nominal y cable: 10 A vs 16 A, 3×1,5 mm² vs 3×2,5 mm²

La ficha correcta depende de cuánta corriente exige el equipo y de la sección del cable. Regla simple (tensión típica 220–230 V):

A = W / V
Ejemplos rápidos:

• 700 W → ~3,2 A
• 1.500 W → ~6,8 A
• 2.200 W → ~10 A
• 3.500 W → ~15–16 A

Si dudas entre tamaños, elige la opción superior (y verifica tu normativa local).

10 A vs 16 A (qué cambia en la práctica)

* Valores referenciales; revisa placa del equipo.

Ampliación por ambientes: Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.

Sección del cable: 3×1,5 mm² vs 3×2,5 mm²

Buenas prácticas de terminación

• Si el cable es flexible, termina con punteras/ferrules antes de atornillar.
• Nada de cobre a la vista: todo el pelado dentro del borne y apriete firme.
• Alivio de tensión (grapa o prensa) obligatorio: la tracción nunca debe ir al borne.
• No mezcles calibres distintos en el mismo borne de la clavija.

“Recta vs acodada” (relación con la carga)

• Recta: versátil; bien si hay espacio detrás del equipo.
• Acodada: ideal tras muebles/TV; evita doblar el cable y reduce esfuerzo sobre el alivio de tensión.
• En cargas altas (16 A), la acodada ayuda a que el cable no quede forzado al salir.

Checklist rápido (elección y montaje de la ficha)

• Confirmé corriente del equipo (placa: W/A) → ¿10 A o 16 A?
• El cable es 3×1,5 mm² (usos ligeros) o 3×2,5 mm² (usos exigentes).
• Los bornes aceptan la sección real del cable y permiten punteras.
• El alivio de tensión sujeta firme sin morder la aislación externa.
• Tras montar, probé con carga liviana y verifiqué ausencia de calor en 5–10 minutos.

Errores comunes (y cómo evitarlos)

• Montar 10 A en equipo de alto consumo → usa 16 A y punto individual.
• Clavija con bornes pequeños para 2,5 mm² → el conductor queda mal sujeto: busca modelo compatible.
• Sin punteras en cable flexible → hilos cortados y falso contacto: coloca ferrules.
• Sin alivio de tensión o cable forzado detrás del mueble → usa acodada y ajusta la prensa correctamente.

Protección recomendada para electrónica sensible: supresor/UPS en el extremo de uso. Más info.

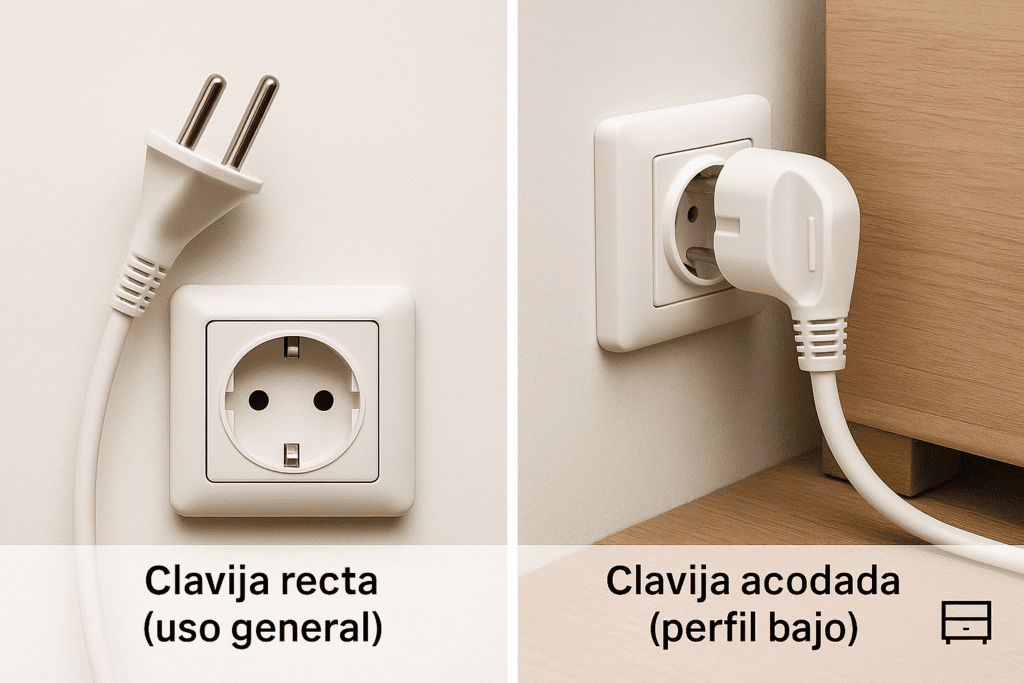

Clavija recta vs acodada: cuándo elegir cada una

Ambas cumplen la misma función, pero su geometría afecta el esfuerzo del cable, el espacio detrás del mueble y la seguridad del conjunto. La elección correcta evita tirones sobre el alivio de tensión y puntos calientes.

Tabla comparativa rápida

Regla simple: si el cable se dobla o queda tirante con la recta, usa acodada. Si hay espacio sobrado y enchufas/enchufas a menudo, la recta es más cómoda.

Relación con la corriente y la sección de cable

• Para cargas de 16 A o cables 3×2,5 mm², la acodada ayuda a que el cable no sufra al salir del conjunto.
• En usos livianos (10 A) y cables 3×1,5 mm², la recta funciona perfecto siempre que no obligue a un radio de curvatura muy cerrado.
• Verifica que la clavija elegida acepta la sección real del cable y cuenta con alivio de tensión adecuado.

Si dudas por la demanda del equipo, revisa: Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.

Casos típicos y decisión rápida

• Tras un mueble/TV pegado a la pared → Acodada (sale paralela al muro y evita doblez)
• Equipos que conectas y desconectas seguido (p. ej., herramientas livianas) → Recta (mejor agarre y maniobra)
• Cables rígidos o gruesos (3×2,5 mm²) → Acodada para que el radio no sea agresivo
• Tomas en altura o sobre mesada con espacio → Recta, salvo que el cable golpee la tapa del equipo

Errores comunes (y cómo evitarlos)

• Forzar la recta detrás de un mueble: genera dobleces y daña el cable. → Cambia a acodada.
• Usar acodada que dirige el cable hacia un obstáculo (zocalo/encimera). → Elige acodo con sentido adecuado o gira el módulo si el diseño lo permite.
• Alivio de tensión flojo: el cable “baila” y toda la carga va al borne. → Ajusta bien la prensa o cambia la clavija.
• Clavija 10 A en equipo exigente: se calienta. → Usa 16 A y comprueba sección de cable 3×2,5 mm² (ver normativa local).

Checklist de elección

• ¿Hay espacio detrás del equipo? → Recta si sí; acodada si no.
• ¿Qué corriente demanda el equipo? → 10 A vs 16 A (y sección 3×1,5 o 3×2,5 mm²).
• ¿El alivio de tensión sujeta el cable real? → Prueba tirón suave.
• ¿La salida del cable queda libre, sin chocar con muebles ni bordes?

Si instalas una toma doble para ordenar el área de TV/desk, complementa con un conjunto empotrado bien montado: Enchufe doble: medidas, caja y cuándo conviene.
Para proteger electrónica (TV/PC/router) en esa zona: Protecciones contra sobretensión.

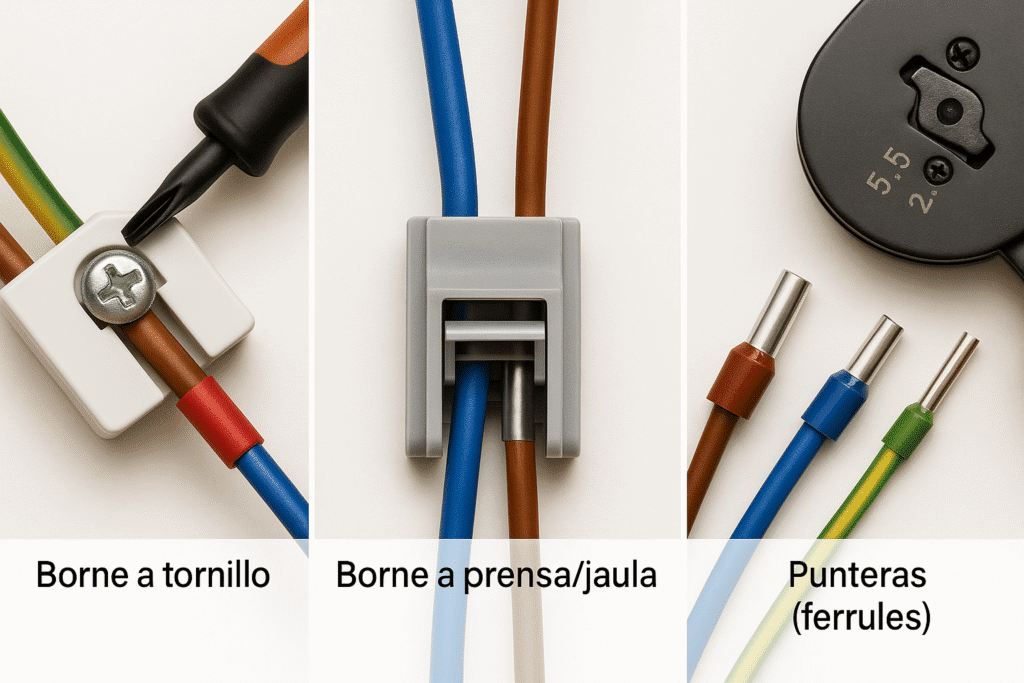

Bornes y terminales: tornillo, prensa y punteras (ferrules)

La conexión interna de la clavija determina si habrá falso contacto y calentamiento. Estos son los sistemas más comunes y cómo montarlos bien.

¿Qué sistema tienes?

• Borne a tornillo: el tornillo aprieta directamente el conductor (o una chapita).
  • Pro: sencillo, muy extendido.
  • Contra: puede cortar hilos si el cable es flexible sin puntera.
• Borne a prensa/jaula (cage clamp): el tornillo mueve una pieza que sujeta el conductor.
  • Pro: mejor reparto de presión; menos daño en hilos.
  • Contra: requiere presentar el cable bien recto y con el pelado exacto.

Regla práctica: si el cable es flexible, termina con punteras/ferrules antes de atornillar. Mejora el apriete y evita hilos sueltos.

Punteras (ferrules): cuándo y por qué

• Cuándo: siempre que el cable sea multihilo (flexible), o el borne tenga mordida estrecha.
• Por qué: consigues presión uniforme, pelado limpio y reduce el riesgo de cobre a la vista.
• Cómo: corta recto, pela según indicación del fabricante, inserta puntera y crimpa con herramienta adecuada.

Preparación del conductor (pasos clave)

1. Corte recto y pelado según marca del borne (sin morder hilos).
2. Nada de cobre a la vista: todo dentro del borne.
3. Inserta y sujeta: aprieta al par recomendado por el fabricante (no inventar valores).
4. Tira suave del cable: si se mueve, repite.
5. Coloca/alinea el alivio de tensión (prensa o grapa): que el tirón vaya al alivio, no al borne.

Tabla rápida: tornillo vs prensa

Checklist de montaje (2 minutos)

• Pelado correcto (sin hilos cortados; longitud indicada).
• Puntera crimpada si el cable es flexible.
• Apriete firme (sin cobre expuesto).
• Alivio de tensión sujetando la chaqueta del cable.
• La tapa cierra sin morder conductores.

Errores frecuentes (y cómo evitarlos)

• Apretar sobre aislación: el cobre queda suelto → Repite el pelado y aprieta sobre el metal.
• Hilos sueltos/fuera del borne: generan calor → usa puntera y revisa.
• Sin alivio de tensión: el tirón va al borne → ajusta la prensa o cambia la clavija.
• Cobre a la vista: riesgo de arco → rehaz el montaje; todo el cobre dentro.
• Tornillo flojo: falso contacto → re-aprieta y prueba con carga liviana 5–10 min.

Prueba rápida post-cambio

1. Conecta una carga liviana (lámpara).
2. Deja 5–10 min y toca la clavija: no debe calentarse.
3. Si hay olor a plástico o temperatura anormal, desconecta y revisa el apriete.
   → Guía relacionada: Enchufe se calienta u huele a quemado: qué revisar y cómo actuar.

Para proteger electrónica sensible en la zona de uso: Protecciones contra sobretensión.

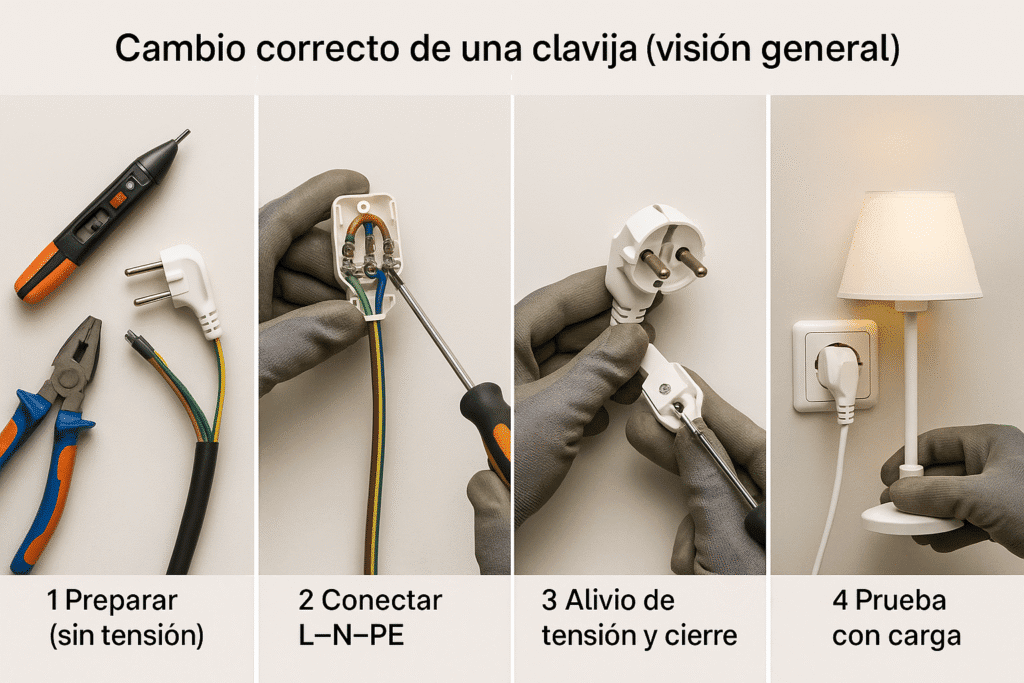

Cambio correcto de una clavija (visión general)

Objetivo: reemplazar una ficha/clavija de un cable de equipo o alargador dejando bornes firmes, alivio de tensión operativo y polaridad correcta (ver normativa local). Si ves daño en el cable, olor a plástico o calor anormal, no continúes.

Preparación y seguridad

• Desenergiza: desenchufa el equipo del tomacorriente.
• Trabaja con manos secas, en superficie estable y con buena luz.
• Revisa la placa del equipo: corriente y potencia → decide 10 A o 16 A.
  • Guía de apoyo: Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.

Herramientas mínimas (referenciales)

Identifica conductores (polaridad)

• Fase (L), Neutro (N) y Tierra (PE). Respeta la codificación de tu país.
• Si el equipo o el sistema es polarizado, mantén la misma asignación en la nueva clavija.

Desmontaje de la clavija vieja

1. Abre la tapa y afloja el alivio de tensión (prensa/grapa).
2. Afloja los bornes y retira los conductores.
3. Inspecciona la chaqueta del cable: si está cortada/quemada, corta unos cm para llegar a zona sana.

Montaje de la nueva (paso general)

1. Desarma la nueva clavija y pasa la chaqueta del cable por el cuerpo/tapa (no lo olvides).
2. Prepara los conductores:
   • Pela a longitud justa (según marca del borne).
   • Si el cable es flexible, coloca punteras/ferrules y crimpa.
3. Conecta a los bornes correctos (L–N–PE) y aprieta al par indicado por el fabricante (sin cobre a la vista).
4. Acomoda los hilos con holgura, sin doblarlos a 90°.
5. Ajusta el alivio de tensión: debe sujetar la chaqueta, no el cobre. Haz una prueba de tirón suave.
6. Cierra la tapa verificando que no muerda conductores ni deformaciones.

Prueba básica y verificación

• Enchufa a una toma segura y prueba con carga liviana (lámpara o similar).
• Deja 5–10 minutos y toca la clavija: no debe calentarse ni oler a plástico.
• Si notas temperatura, holgura o mal contacto, desconecta y revisa apriete/terminación.

Si aparece calor u olor, consulta: Enchufe se calienta u huele a quemado: qué revisar y cómo actuar.
Para proteger la electrónica de picos en la zona de uso: Protecciones contra sobretensión.

Checklist final (marca antes de dar por terminado)

• Clavija del amperaje correcto (10 A o 16 A) para el equipo.
• Polaridad respetada (L–N–PE) y tierra conectada cuando corresponde.
• Punteras en cable flexible y apriete firme en cada borne.
• Sin cobre a la vista; pelado justo.
• Alivio de tensión sujeto a la chaqueta; supera prueba de tirón.
• Cero calor/olores tras 5–10 min de prueba.

Errores comunes (evítalos)

• Olvidar pasar la tapa antes de cablear → hay que repetir todo.
• Apretar sobre la aislación → falso contacto: rehacer pelado.
• Sin alivio de tensión o mal ajustado → el tirón va al borne y se afloja.
• Clavija 10 A en equipo exigente → se calienta: usa 16 A y verifica 3×2,5 mm².

Cuándo NO hacerlo tú

• Cable con cortes profundos, quemaduras o chaqueta cuarteada en largos tramos.
• Equipos con sellos de garantía o fichas moldeadas no reemplazables.
• Dudas sobre polaridad, tierra o amperaje adecuados.

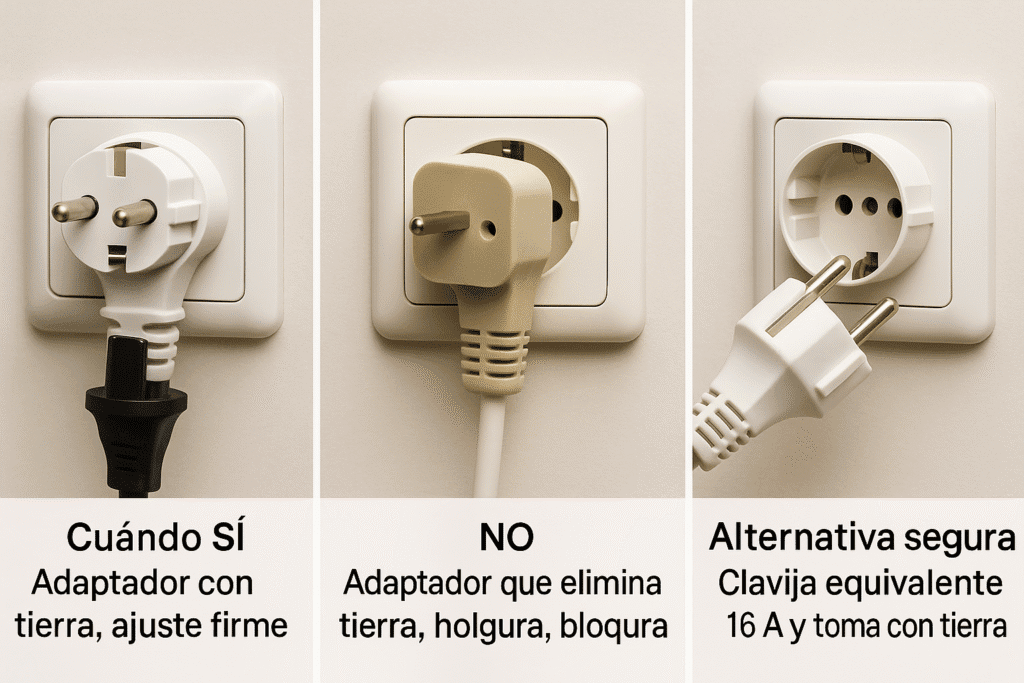

Compatibilidad y adaptadores: cuándo sí, cuándo NO

Los adaptadores resuelven casos puntuales, pero mal usados generan holguras, calor y pérdida de tierra. La regla de oro: si el equipo requiere tierra, no la “pierdas” con un adaptador. Prefiere ficha equivalente certificada o toma compatible.

Árbol de decisión rápido

1. ¿El equipo exige tierra (símbolo ⏚ o clavija con contacto de tierra)?
   • Sí: usa ficha con tierra y toma con tierra. No uses adaptadores que “anulan” la tierra.
   • No: puede funcionar con 2P (sin tierra), siempre que la corriente nominal sea adecuada (10 A/16 A).
2. ¿La clavija encaja pero queda floja/“baila”?
   • Sí: no uses así; holgura = calor. Cambia ficha o toma.
3. ¿La demanda del equipo excede el adaptador?
   • Sí: evita el adaptador; elige clavija y toma de 16 A (o punto individual).

Cuándo sí usar adaptador (casos acotados)

• Misma norma física y corriente nominal (10 A o 16 A) igual o mayor a la del equipo.
• Encaje firme, sin juego.
• Uso temporal y carga liviana (lámpara/TV/cargadores), nunca para alto consumo.

Cuándo NO usar adaptador

• Para electrodomésticos exigentes (microondas, hervidor, estufa, lavadora).
• Cuando elimina o “simula” tierra (pasar de 2P+T a 2P).
• Si produce palanca sobre la toma (bloques voluminosos).
• En regletas en cascada o alargadores dudosos.

Tabla de compatibilidad práctica

Buenas prácticas si no hay alternativa

• El adaptador debe indicar corriente nominal (A) y tener contacto de tierra si el equipo lo requiere.
• Verifica ajuste firme y cero calor tras 5–10 minutos de uso.
• Evita bloques pesados que generen palanca; prefiere diseños compactos.

Recursos internos útiles

• Tomacorriente 10A vs 16A: diferencias reales y elección por ambiente.
• Enchufe doble: medidas, caja y cuándo conviene.
• Enchufe se calienta u huele a quemado: qué revisar y cómo actuar.

Errores frecuentes y cómo evitarlos

Evita estos fallos al elegir o reemplazar fichas/clavijas; son la causa típica de calor, holguras y disparos.

Checklist de compra rápida (ficha/clavija)

Objetivo: salir de la tienda con la pieza correcta para tu cable y tu equipo.

• Amperaje: 10 A para cargas livianas/medias; 16 A para exigentes.
• Forma: recta (si hay espacio) / acodada (muebles pegados).
• Bornes: a tornillo o prensa/jaula; que admitan tu sección real.
• Sección de cable: 3×1,5 mm² (usos generales) / 3×2,5 mm² (alta demanda).
• Alivio de tensión: rango compatible con el diámetro de tu cable; ajuste firme.
• Cuerpo: tapa que cierre sin morder conductores; tornillos accesibles.
• Tierra: si tu equipo la requiere, que la ficha la incluya y conecte.
• Compatibilidad física: tipo Schuko/2P según tu toma; encaje sin holguras.
• Certificación: sello/estándar aplicable (ver normativa local).

Si buscas reducir regletas y ordenar un área (TV/desk), valora un enchufe doble empotrado bien montado.

Checklist de verificación post-cambio (2 minutos)

Antes de dar por listo el reemplazo:

• L–N–PE correctos y tierra conectada cuando corresponde.
• Punteras crimpadas (si el cable es flexible) y apriete firme en cada borne.
• Nada de cobre a la vista; pelado a longitud justa.
• Alivio de tensión sujeta la chaqueta; supera prueba de tirón.
• Cierre sin morder conductores; cable sale sin radio forzado.
• Prueba térmica: carga liviana 5–10 min → sin calor ni olor en la clavija.
• Sin holgura en la toma: encaje firme (si “baila”, cambia ficha o revisa toma).
• Protección para electrónica sensible si aplica → supresor/UPS.
