Cabos, condutores e conectores: um guia prático para escolher corretamente.
Índice

Sumário executivo

Escolher o cabo ou conector errado pode causar superaquecimento, quedas de tensão e conexões intermitentes. Este guia prático explica os tipos de cabos , bitolas de fios (mm²/AWG) , isolamento (PVC/LSZH) e conectores/emendas seguros para uso doméstico.

O que abrange / O que NÃO abrange

  • Sim, inclui: Seleção de cabos e conectores para alojamento, diferenças entre rígidos e flexíveis, seções indicativas, emendas corretas e boas práticas de montagem.
  • Não incluído: Não existem normas ou padrões específicos para cada país/projeto. Para trabalhos em circuitos fixos, consulte um técnico qualificado.

Tipos e designações comuns em habitações

  • NYA / H07V-U (rígido): motorista sólido para canaletas e painéis embutidos (em tubos/canais, dentro de caixas).
  • H05VV-F (PVC flexível): cabo flexível Para extensões elétricas, equipamentos e extensões internas (não para uso externo permanente).
  • H07RN-F (borracha/neoprene): flexível, robusto, resistente às intempériesIdeal para uso externo, ferramentas e extensões elétricas na chuva (classificação IP adequada).
  • Livre de halogênio (LSZH/LS0H)Emite menos fumaça/substâncias corrosivas em caso de incêndio; útil em ambientes internos com alta ocupação.
  • Resistente aos raios UV/sol: especificado para exteriorEvite o uso de PVC em ambientes internos expostos às intempéries (ele racha).

Cores típicas

  • Fase (L): preto/marrom/cinza (dependendo da disponibilidade local).
  • Neutro (N): azul
  • Terra (PE): verde/amarelo.

Dica: Respeite as cores e identifique as caixas; isso evita erros mais tarde.

Guias sobre como conectar cabos elétricos, emendas de cabos para instalações elétricas residenciais e muito mais.

Rígido vs. flexível (e onde usar cada um)

  • Rígido (sólido): Molda-se facilmente dentro de caixas e placas, e possui boa aderência. terminais de parafuso.
  • Flexível (multifios): ideal para movimento (tomadas, laptops, luzes). Em terminais de parafuso, EUA Biqueiras/ferrulesMelhora o contato e evita que ele se desgaste.

Compatibilidade de terminal

  • Blocos de terminais de parafuso DIN/blocos de terminais: Eles aceitam tanto materiais rígidos quanto flexíveis. com dedo do pé.
  • Conectores rápidos tipo WAGO: Modelos específicos para rígido/flexível; verifique a gama de mm² e tipo de motorista.

Isolamento e revestimento (segurança e meio ambiente)

  • Interior em PVC: Comum e econômico; não adequado para exposição direta à luz solar/altas temperaturas.
  • Borracha/neoprene (H07RN-F): Melhor resistência mecânica, óleos e exterior.
  • LSZH: Fumos menos corrosivos; recomendado para espaços fechados.
  • Temperatura e IP: cheque °C de serviço y Grau IP da montagem (cabo + caixa/conector).

Seção e bitola: mm² ↔ AWG e queda de tensão

  • A seção é definida por atual y comprimento (para limitar) queda de tensão y calor).
  • Orientações para uso doméstico (trechos curtos, ambientes internos):
    • 1,5 mm² → até 10 A (raio).
    • 2,5 mm² → até 16-20 A (fotos gerais).
    • 4 mm² ou mais → circuitos dedicados/equipamentos de maior consumo de energia.
  • En 12/24 V CC (Fitas de LED, carros, energia solar), as correntes são altas: suba a seção y encurta tiragens.
  • queda de tensãoTente mantê-lo <3–5%Se a viagem for longa, aumenta mm².

Dica: Se você tiver apenas a bitola AWG , use equivalentes comuns: AWG 14 ≈ 2,08 mm² , AWG 12 ≈ 3,31 mm² , AWG 10 ≈ 5,26 mm² (sempre escolha a bitola imediatamente superior em caso de dúvida).

Conectores e emendas seguros em casa

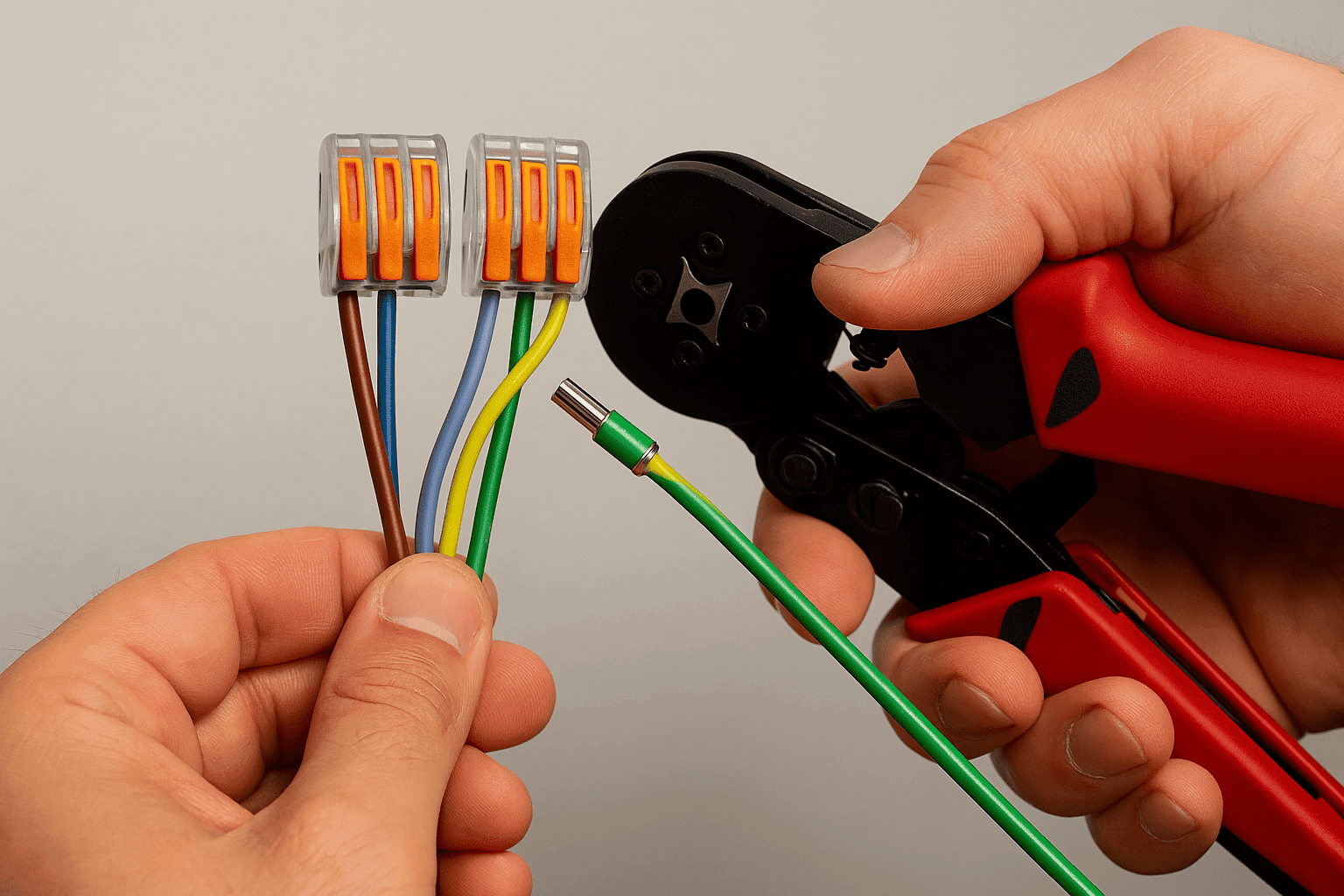

  • Conectores rápidos (WAGO ou similares): Rápido, confiável, reutilizável; escolha o Modelo que corresponde a (sólido/flexível, faixa de mm²).
  • Blocos de terminais de parafuso / trilhos DIN: Clássico e robusto; aderência firme sem danificar o cobre.
  • Ponteiras e terminais: itens essenciais de cabos flexível Em terminais de parafuso; prensa adequada (crimpagem).
  • Prensa-cabos/prensa-paredes: selo e aliviar a tensão Ao abrir caixas ou armários, elas evitam cortes nas bordas.
  • Emendas dentro de caixas com tampa; nem solto ou apenas com fita adesiva.
  • Não Emendas torcidas + fita adesiva como solução permanente.

Cabos e conectores para eletrônicos e luminárias.

  • IEC C13/C14 (PC/monitores), C7 “ochito”, C5 “clover”: Utilize cabos certificados e em bom estado; evite adaptadores soltos.
  • DC 5,5×2,1 mm / 5,5×2,5 mm: muito comum em fontes; respeito polaridade (+ para o centro, salvo indicação em contrário).
  • Fitas de LED 12/24V: Dependendo da potência/comprimento, aumenta. mm²; alimenta-se de ambos os finais ou com injeções Para evitar a perda de brilho.

Boas práticas essenciais

  • Caminho claro e suporteGrampos/presilhas sem danificar o isolamento; respeito Raio de curvatura.
  • Separação de cabos de energia e de sinal/dados para evitar interferências.
  • Encomende em caixasCondutores cortados no tamanho certo, sem fiapos de cobre; tampa fechada.
  • Inspeção visual Periódico: descoloração, cheiro de plástico, rigidez do isolamento = alertar.
  • desconectar antes de intervir e verificar ausência de tensão.

Tabela rápida mm² ↔ AWG (aprox.)

Sempre use a bitola imediatamente maior se estiver em dúvida.

mm²AWG aprox.
0,7518
1,017
1,515
2,513
4,011
6,09
107
165
253
352

Usos atuais e típicos indicativos (ar condicionado residencial, instalações de curta distância)

Valores conservadores; dependem do método de instalação, da temperatura e das normas locais.

SeçãoCorrente típicaUso doméstico frequente
1,5 mm²até a 10 AIluminação
2,5 mm²16-20 AFotos gerais
4 mm²25-32 Acircuitos dedicados de tamanho médio
6 mm²32-40 AAr condicionado/aquecimento de acordo com a potência
10 mm²+>40APainéis principais/subpainéis

Queda de tensão (ideia prática)

  • Continue com o outono <3–5%.
  • Se o A jornada é longa., aumentar a seção um passo.

Baixa tensão CC (12/24 V): tenha cuidado com as distâncias.

Tensão mais baixa significa corrente mais alta → cabos mais grossos.

Carregamento DC1-3 m3-5 m5-8 m
10 A1,5–2,5 mm²2,5–4 mm²4–6 mm²
20 A4 mm²6 mm²10 mm²

(Para fitas de LED de 12/24V: alimentação por ambas as extremidades ou com injeções intermediárias .)

Lista de compras (rápida)

Cabos

  • Seção em mm² adequado para atual + distância.
  • Isolamento/revestimento: Interior em PVC, H07RN-F exterior, LSZH Se você prioriza baixas emissões de fumaça.
  • Marcações legíveis (tensão, seção, padrão) e cores corretas (L/N/PE).

Conectores/emendas

  • Bloco de terminais WAGO/DIN na sua intervalo em mm² e para o seu tipo de driver (sólido/flexível).
  • Biqueiras (ferrules) Para cabos flexíveis com terminais de parafuso.
  • Prensa-cabos/prensa-paredes para entradas de caixa registradora.
  • Todas as emendas caixa interna Com tampa.

Ferramentas

  • Descascador de fios apertado, franzido Para dicas, chaves de fenda com o torque correto.
  • Multímetro para continuidade/polaridade e verificação final.

Mini-FAQ (respostas concisas)

1) Posso misturar conectores rígidos e flexíveis no mesmo conector?

Sim, se o conector for compatível e a faixa de mm² corresponder. Para cabos flexíveis com rosca , adicione uma ponteira.

2) A fita isolante é adequada para reparos permanentes?

Não. Apenas como auxiliar . As emendas devem ser feitas com um conector e dentro de uma caixa.

3) O PVC para uso interno pode ser exposto à luz solar?

Não. Ele racha . Use cabo resistente a raios UV ou H07RN-F com conduíte adequado.

4) O AWG 14 é equivalente a 2,5 mm²?

Não exatamente: AWG 14 ≈ 2,08 mm² . Se o seu cálculo exigir 2,5 mm² , não use AWG 14: use AWG 12 (~3,31 mm²).

5) Por que um conector esquenta?

Geralmente, isso ocorre devido a uma conexão frouxa (inserção/crimpagem incorreta) ou bitola insuficiente do fio . Verifique o aperto, o tipo de conector e aumente a bitola (mm²) se necessário.

6) Alumínio com cobre em casas antigas?

Evite misturar componentes sem terminais/conectores bimetálicos . Pode ocorrer corrosão galvânica e aumento da resistência.

7) O que devo fazer se a caixa estiver muito cheia?

Reorganize, corte no tamanho certo, use conectores compactos e, se necessário, amplie a caixa . Cabos dobrados em excesso = calor e falha.
