Partes físicas de un tablero eléctrico: gabinete, riel DIN y barras

Qué es un tablero en vivienda (en simple) y qué sí veremos en esta guía

Soy Stevenson. En casa, el tablero eléctrico (cuadro de distribución) es el “closet” donde se ordenan y se sujetan los equipos que reparten la energía a los circuitos. Aquí me enfoco en sus partes físicas: gabinete/envolvente, riel DIN 35 mm, barras de tierra (PE) y de neutro (N), borneras, placa de montaje, canalizado interno y puerta/visor para rotular.
Lo que no veremos: conexiones paso a paso ni selección de protecciones (eso queda para [PILAR: Seguridad eléctrica] y su subpilar correspondiente). La idea es que entiendas qué pieza cumple qué función y cómo elegir un tablero ordenado y con espacio para crecer.

Para que todo calce, suelo planificar el canalizado de llegada con canaletas discretas y, si hace falta, revisar la sección de los conductores antes de montar:

Diferencia con tableros industriales y por qué centrarnos en hogar

En industria aparecen gabinetes grandes, con barras colectoras de alta capacidad, ventilación forzada y equipos de control. En vivienda, en cambio, buscamos un gabinete compacto (empotrado o de superficie) con riel DIN para dispositivos modulares, barras PE/N claras y cableado corto y legible. Ese es el foco de esta guía: qué piezas físicas necesitas para un tablero doméstico limpio, seguro y mantenible.

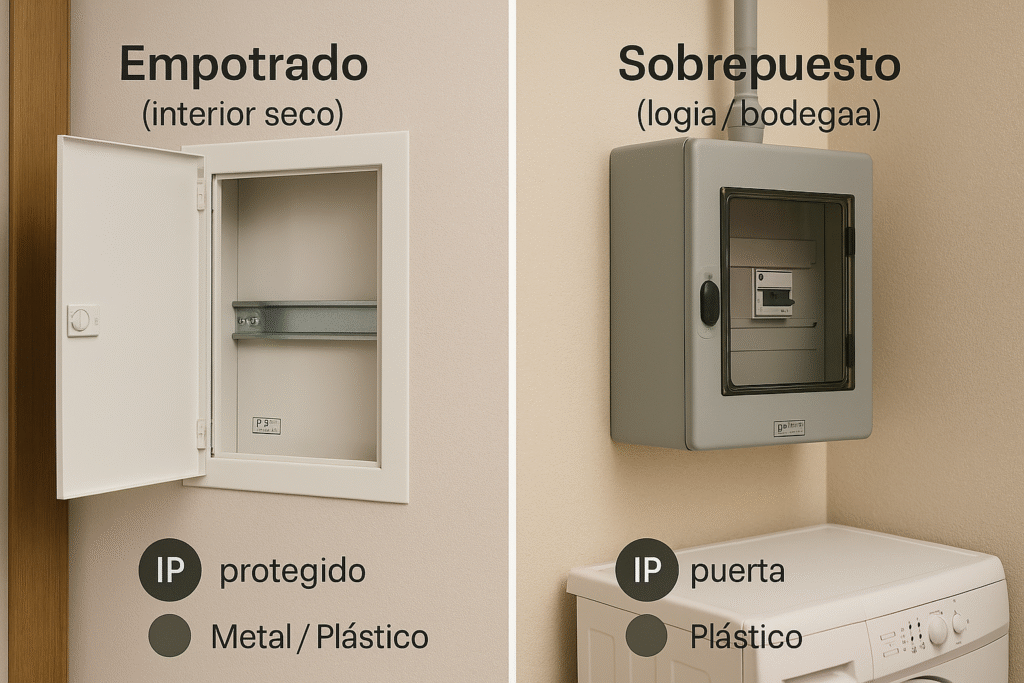

Gabinete/envolvente: empotrado o sobrepuesto, materiales y protección básica

Yo parto eligiendo dónde y cómo irá el tablero: empotrar (a ras de muro) o sobreponer (caja a la vista). La decisión depende del muro, el ambiente y el acceso que quieras dejar para mantenimiento.

Empotrado vs sobrepuesto (cuándo uso cada uno)

Empotrado: queda limpio visualmente en pasillos o salas. Lo elijo cuando el muro permite caja de profundidad y no habrá humedad detrás. Nivelación fina para que la puerta cierre pareja y el marco quede prolijo con la pintura.
Sobrepuesto: perfecto en logias, bodegas o muros sólidos donde no conviene abrir nichos. Más rápido de instalar y con mejor acceso para ampliaciones. Si el muro es irregular, uso separadores para que la caja no “baile”.

Dónde ubicarlo en casa (lo que me funciona): zonas secas y ventiladas, lejos de salpicaduras y calor directo; altura cómoda para leer rótulos y operar el botón TEST del diferencial. Si el espacio es estrecho, dejo holgura para abrir la puerta sin chocar con muebles.

Materiales y “IP” en simple

Chapa/metal pintado: robusto y estable, aguanta mejor golpes y uso frecuente.
Plástico técnico: ligero, no se oxida y rinde bien en interior seco.
Protección (IP) en simple: en interior normal, un gabinete cerrado con puerta sólida suele bastar; si hay polvo/humedad (lavadero, logia techada), prefiero puerta bien ajustada y prensaestopas en entradas. En exterior/ambiente exigente, reviso grado de protección y materiales adecuados.

Orden de cables hacia el gabinete: para un frente prolijo, guío las llegadas con canaletas discretas.
Sección de conductores: cuando amplío circuitos, confirmo secciones con mi hoja rápida.

Puerta, visor y rotulado (lo que pido sí o sí)

Puerta sólida o con visor transparente para ver estados sin abrir.
Cierre firme (clip o cerradura simple) para que no se abra con vibraciones.
Espacio para rótulos: cada circuito nombrado en la puerta; evito papeles sueltos.
Mi truco: dejo una etiqueta pegada al reverso con fecha de última revisión y teléfonos útiles.

Tamaño y “módulos” (espacio para crecer)

Siempre elijo un tamaño mayor al cálculo inicial. En tableros modulares, reservar módulos libres me evita rehacer todo cuando agregas cocina, AC o termo más adelante. Si dudo entre dos tamaños, subo: el tablero trabaja descansado y el cableado queda legible.

Resumen práctico: sitio seco y accesible, gabinete acorde al ambiente, puerta que cierre bien, entradas ordenadas y módulos de reserva. Con eso, el tablero queda limpio hoy y listo para crecer mañana.

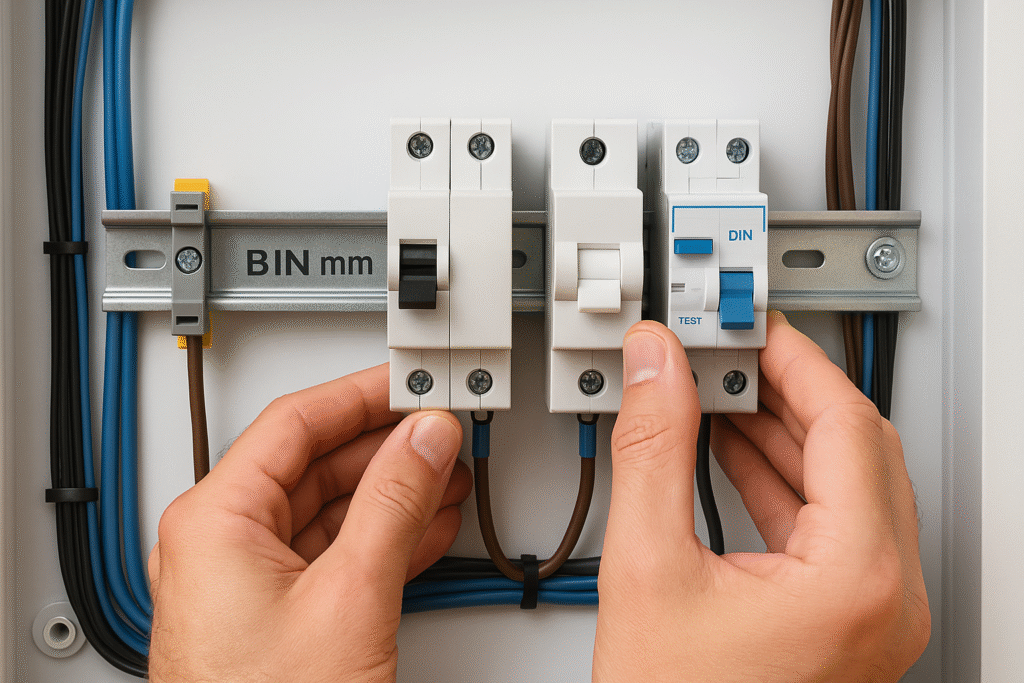

Riel DIN 35 mm: para qué sirve y cómo “organiza” el tablero

En vivienda, el riel DIN 35 mm es la barra metálica donde encajo los dispositivos modulares: interruptor principal, diferenciales (con botón TEST), magnetotérmicos, temporizadores simples, etc. Es “la repisa” que ordena todo y permite quitar/poner equipos sin desarmar el tablero.

Cómo lo dispongo (mi método)

Fila superior: principal y diferenciales; así lees estados y pruebas el TEST sin agacharte.
Filas siguientes: los magnetotérmicos por ambientes/función (cocina, dormitorios, AA, termo). Rotulo claro por circuito.
Módulos: cada aparato indica cuántos módulos ocupa (referencia típica: 18 mm por módulo).
Reserva: dejo módulos libres (20–30%) para futuras ampliaciones; evita rehacer todo el día de mañana.

Montaje que no falla

Riel recto y bien sujeto: atornillo el riel a la placa de montaje; si el gabinete trae guías, verifico que no “baile”.
Tope/fin de riel: coloco topes para que los equipos no se deslicen al accionar.
Separación: si el tablero es grande, dejo espacio visual entre grupos (más fácil de mantener).
Canalizado interno corto: uso tramos breves de canaleta interna o pasacables para que los conductores no crucen por delante de los equipos.

Cables y acceso

Curvas suaves y amarres sin estrangular. Si la fila queda apretada, reubico o subo un tamaño de gabinete.
Sección coherente con la carga del circuito (no fuerzo terminales). Para dudas rápidas, repaso esta guía.
Mantenimiento: los equipos deben liberarse con un destornillador sin sacar otros; si no, falta espacio o orden.

Señales de que conviene reordenar

Tapas que no cierran por presión de cables.
Dispositivos desalineados o que “se corren” al accionar → faltan topes.
Dificultad para leer rótulos o acceder al TEST → subo de tamaño o reubico en la fila superior.

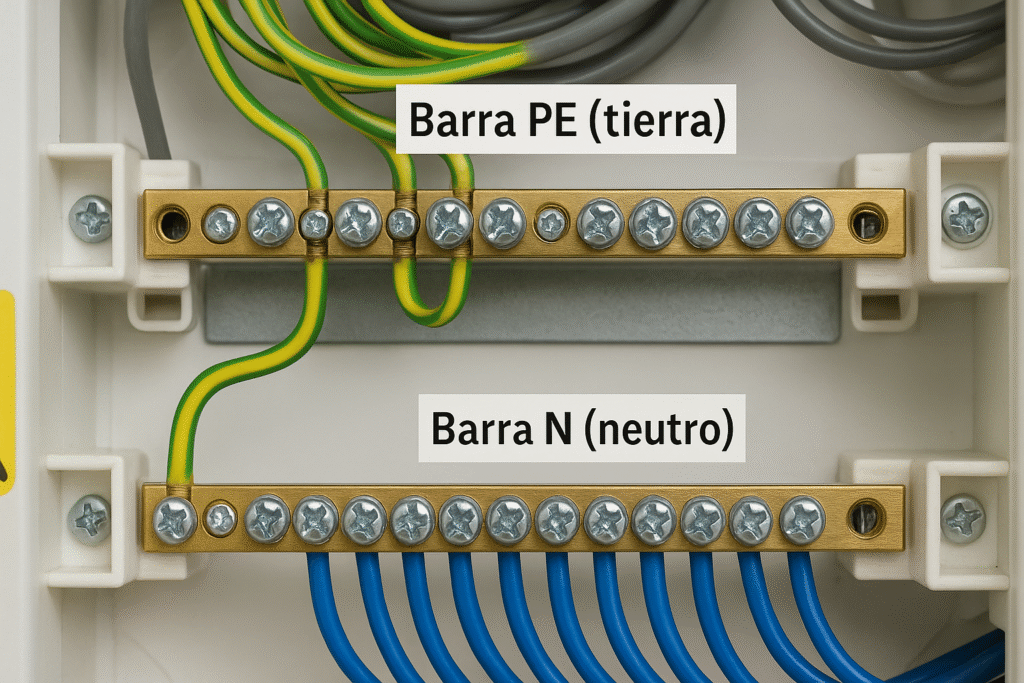

Barras PE (tierra) y N (neutro): función, ubicación y buenas prácticas

En un tablero doméstico, las barras hacen el trabajo silencioso: reciben los conductores de tierra (PE) y neutro (N) para repartirlos a cada circuito de forma ordenada. Yo las instalo donde queden accesibles, visibles y con espacio para trabajar sin cruzar cables por delante de los módulos del riel DIN.

Para qué sirve cada una (en simple)

Barra PE (tierra): une todas las tierras de los circuitos y la conexión de puesta a tierra de la vivienda. Aquí no circula corriente en uso normal; es tu red de seguridad.
Barra N (neutro): reúne los neutros de cada circuito y vuelve al origen. En casas con diferenciales, organizo los neutros por cada diferencial para que no haya “cruces” entre grupos.

Ubicación y orden que me funcionan

Coloco ambas barras al costado del riel, con canalizado corto para entrar y salir limpio. Si el gabinete lo permite, uso dos barras N (una por cada grupo de diferencial) y una PE bien dimensionada. Mantengo radios suaves y evito que los cables “empujen” la puerta.
Para que las llegadas se vean bien: Canaletas para cables: tipos, medidas y cuándo usarlas.
Y, si voy a ampliar circuitos, repaso secciones: AWG a mm²: tabla y conversión rápida para cables.

Conexiones limpias con borneras y alivio de tensiones

Cuando hay muchos conductores finos o derivaciones, me ayuda usar borneras (pequeños bloques de conexión) para distribuir sin meter dos cables bajo el mismo tornillo.

Alivio de tensión: amarro el haz antes de llegar a la barra para que no tire del tornillo.
Puntas/ferrules (cuando aplica): en cables flexibles, una punta bien crimpada evita hilos sueltos y aprietes desparejos.
Apriete y re-chequeo: aprieto firme (sin “pasar” la rosca) y doy una revisión visual al final: sin hilos fuera, sin aislaciones atrapadas.

Orden por circuitos y rotulado

Un circuito, un tornillo: un solo conductor por borne me evita falsos contactos. Si necesito más salidas, bornera.
Neutros por diferencial: los neutros de cada grupo no se mezclan. Si un diferencial protege 6 circuitos, esos 6 neutros van a su barra/sector.
Rotulado claro: marco circuito por circuito (cocina, dormitorios, AA, termo). A futuro, localizar una falla es minutos, no horas.

Señales de que hay que ordenar (o llamar a un pro)

Dos o más cables bajo el mismo tornillo en barra PE/N.
Cables tirantes que sacan la barra de línea o hilos sueltos fuera del borne.
Neutros cruzados entre grupos de diferencial (saltos raros/inesperados).
Calentamiento/olor en la zona de barras.
En cualquiera de estos casos, paro, corto tensión y reordeno con calma; si hay duda, llamo apoyo.

Espacios y crecimiento: cuántos módulos reservar para futuras ampliaciones

Cuando diseño un tablero para casa, pienso en hoy y en mañana. Los equipos del riel DIN ocupan módulos (anchos estandarizados), y cada fabricante indica cuántos usa cada dispositivo. Si dejo todo justo, cualquier ampliación se vuelve un dolor de cabeza. Por eso, mi regla:

Dejo entre un 20% y 30% de módulos libres desde el día uno.

Cómo lo planifico en la práctica

Lista rápida de circuitos actuales: iluminación, enchufes por zonas, cocina, lavadero, AA, termo, etc.
Posibles futuros: segundo AA, horno independiente, punto para terraza/taller, enchufes dedicados.
Reserva visible: dejo espacios continuos (no “huecos sueltos”) para poder sumar sin reordenar todo.
Acceso cómodo: los módulos libres no deben quedar “tapados” por cableado apretado; dejo canalizado interno con holgura.
Orden de llegadas y remates prolijos.

Ejemplos domésticos que suelen aparecer “después”

Cocina: horno o encimera con circuito dedicado.
Climatización: split adicional o equipo más potente.
Agua caliente: termo o bomba presurizadora.
Exterior: enchufes/iluminación en terraza o estacionamiento.

Cuando sumo circuitos, también reviso la sección del conductor que alimenta el nuevo tramo (y su protección). Para salir de dudas rápido uso esta tabla.

Señales de que necesitas “más tablero”

Ya no quedan módulos libres o la tapa no cierra por presión de cables.
No puedes leer/accionar bien los dispositivos (falta de espacio visual).
Para agregar un simple circuito tienes que mover medio tablero.
En esos casos, evalúo gabinete un tamaño arriba o un segundo tablero ordenado por zonas (p. ej., cocina/lavadero).

Ruta de cables interna: radio de curvatura, amarre y rotulado legible

Dentro del tablero, el orden del cableado hace la diferencia entre algo fácil de mantener y un lío que nadie quiere abrir. Así lo dejo limpio y accesible.

Curvas suaves y recorrido lógico

Bordes y perímetro: llevo los cables pegados a los bordes del gabinete; no cruzo por delante de los equipos del riel.
Sin ángulos cerrados: evito “quiebres” bruscos; si la curva aprieta, alargo el recorrido o reubico el dispositivo.
Entradas cortas y directas: desde la puerta del gabinete a su borne por el camino más claro, sin zigzags.
Separación práctica: agrupo por circuito/zona (cocina, dormitorios, AA, termo) y dejo espacio visual entre grupos.

Amarres y alivio de tensión (mi forma de hacerlo)

Bridas sin estrangular: ajusto “a contacto” y reviso que el cable gire un poco si lo tocas; si queda marcado, está de más.
Puntos de anclaje: antes de entrar a barras o módulos, coloco un amarre para que el cable no tire del borne.
Haz ordenado: junto fases con su neutro y tierra del mismo circuito; es más fácil seguirlos y diagnosticar.
Servicio futuro: dejo unos centímetros de holgura bien peinada para poder reterminar si alguna vez hace falta.
Si dudas de la sección adecuada para un nuevo circuito, valida aquí.

Rotulado claro (que cualquiera entienda)

En el dispositivo y en la puerta: cada magnetotérmico/diferencial con su nombre (p. ej., “Cocina enchufes”, “Dorm 2 luces”). Repite el rótulo en la puerta.
En el cable (cuando aplica): uso marcadores o termocontraíble con el código del circuito; ante un corte, llegarás rápido.
Neutros por diferencial: marco el grupo (DIF-1, DIF-2) para que los neutros no se crucen entre protecciones.
Todo rótulo debe leerse sin abrir el cableado; evita soltar conductores para “ver qué es”.

Mini-canaletas/pasacables dentro del gabinete (cuando ayudan)

En gabinetes amplios, pequeños tramos de canaleta interna o peines/peinetas me ayudan a guiar haces y evitar cruces.
Si necesitas ordenar llegadas desde muros cercanos, dejo la guía previa bien prolija con canaletas externas.

Checklist rápido antes de cerrar

¿Hay curvas suaves y sin cables “mordidos”?
¿Las bridas no estrangulan y hay alivio de tensión antes de los bornes?
¿Se leen rótulos en módulos y puerta?
¿Quedó espacio para agregar un dispositivo sin desarmar medio tablero?
¿La tapa y la puerta cierran sin empujar los conductores?

Puerta y visor: ver estados sin abrir y rotular sin confusiones

En casa prefiero gabinetes con puerta sólida o con visor transparente. El visor me deja ver estados (ON/OFF, marcas del botón TEST del diferencial) sin abrir, algo clave si el tablero está en pasillo o cerca de niños.

Lo que pido sí o sí en la puerta

Cierre firme (clip o cerradura simple) para que no se abra con vibraciones.
Bisagra estable: que no “ceda” con el tiempo; si el muro es irregular, ajusto escuadras para que cierre parejo.
Marco con espacio para rótulos: necesito superficie lisa donde pegar etiquetas y leerlas a simple vista.

Rotulado claro (mi método práctico)

Por filas y módulos: numeración simple (Fila 1: M1–M12, Fila 2: M13–M24…). Eso coincide con lo que ves en el riel DIN.
Nombres entendibles: “Cocina enchufes”, “Dorm 2 luces”, “AA living”, “Termo”. Evito códigos raros.
Duplico la info: el mismo nombre va en la puerta y, si aplica, en el dispositivo.
Plantilla de respaldo: en el reverso de la puerta dejo una lista impresa con fecha de última revisión y contacto.
Para ordenar las llegadas externas y que el frente quede limpio, uso canaletas discretas.

Visor: cuándo me ayuda de verdad

Chequeo rápido sin abrir: estados, disparos, marcar el TEST del diferencial en mantenciones.
Luz baja: con un visor y rótulos legibles, no necesito linterna.
Seguridad: menos apertura = menos manipulación del interior.

Errores frecuentes (y cómo los evito)

Rótulos a mano que se borran → uso rotuladora o etiquetas impresas laminadas.
Listas sueltas en la puerta → se despegan. Prefiero etiquetas fijas y plantilla protegida.
Puerta que roza cables → si al cerrar empuja conductores, falta orden o espacio; reorganizo la ruta interna y, si no alcanza, subo tamaño de gabinete.
Conversión y secciones para ampliaciones.

Ubicación y ventilación: evitar calor/humedad y dejar espacio de trabajo

Cuando elijo dónde va el tablero en casa, busco un lugar seco, ventilado y accesible. Un buen sitio te ahorra problemas y hace más fácil cualquier ajuste futuro.

Dónde me resulta mejor (y dónde no)

Sí: pasillo interior, estar o pared de logia seca, con buena ventilación y luz suficiente para leer rótulos.
No: baños, muros con vapor/grasa (cocina pegado a campana), closets cerrados con pelusa o rincones con chorreos de agua.

Para que el frente quede limpio, llevo las llegadas por zócalo o borde con canaleta discreta y remates bien sellados.

Altura, holguras y ergonomía que uso

Altura de lectura: que puedas ver rótulos y accionar el botón TEST del diferencial sin agacharte (zona pecho–ojos).
Espacio frontal: dejo 70–90 cm libres delante para abrir la puerta y trabajar cómodo.
Apertura de puerta: la puerta debe abrir sin chocar con muebles/puertas. Si el muro es irregular, calzo con separadores para que cierre parejo.

Calor, sol y humedad (sentido común)

Fuentes de calor: evito termos, hornos, estufas o sol directo muchas horas.
Humedad: si la pared “suda” o hay condensación, cambio de ubicación.
Logia/balcón techado: uso fijación mecánica, entradas con prensaestopas y reviso el cierre de puerta.

Pensando en mañana (ampliaciones)

Dejo hueco suficiente alrededor por si más adelante necesitas un gabinete un tamaño mayor o un segundo tablero por zonas (cocina/lavadero).
Si voy a sumar circuitos nuevos, confirmo sección de conductores con mi guía rápida antes de traerlos al frente.

Checklist de compra rápida (gabinete + riel DIN + barras + borneras)

Cuando armo un tablero doméstico, esto es lo que pido y reviso antes de instalar. Te dejo mi lista “de obra”.

Gabinete / envolvente

Formato: empotrado (si el muro lo permite) o sobrepuesto (rápido y con mejor acceso).
Tamaño con holgura: capacidad en módulos + 20–30% libres para crecer.
Puerta: sólida o con visor, cierre firme y espacio para rótulos.
Entradas ordenables: espacio para prensaestopas o paso limpio de cables.
Dónde lo ubico: lugar seco, ventilado y con 70–90 cm libres al frente. (ver normativa local)
Si la llegada necesita verse prolija, ordeno con canaletas.

Riel DIN 35 mm

Guías firmes y topes de fin de riel (que los módulos no se deslicen).
Placa de montaje compatible con el gabinete.
Reserva de espacios en la fila superior para principal/diferenciales (se leen y accionan mejor).

Barras PE (tierra) y N (neutro)

Barras dedicadas (PE y N) con bornes suficientes.
Si habrá dos diferenciales, pido dos barras N (una por cada grupo).
Tornillería sólida y aisladores firmes.
Un solo conductor por borne; si necesito más salidas, voy con bornera.

Borneras y accesorios de orden

Borneras para derivaciones limpias (evito dos cables bajo el mismo tornillo).
Canaleta interna/pasacables cortos para guiar haces dentro del gabinete.
Bridas y puntos de anclaje (alivio de tensión antes de barras y módulos).
Si sumarás circuitos, confirma sección de conductor.

Rotulado y presentación

Tira de rótulos o rotuladora para módulos y puerta.
Plantilla simple pegada en el reverso de la puerta (fecha de revisión y contacto).
Orden por zonas: cocina, dormitorios, AA, termo (se entiende a la primera).

Mi control al recibir (5 puntos)

El gabinete cierra parejo y la puerta no roza.
El riel DIN no baila y admite topes.
Las barras PE/N tienen bornes de sobra y fijación sólida.
Hay módulos libres reales (no “huecos incomodos”).
Trae o acepta canalizado interno para un frente limpio.

Mantenimiento visual en casa (sin abrir conexiones): qué revisar y cada cuánto

[SUBPILAR: Tableros y distribución (componentes)] Estos son mis chequeos rápidos para que el tablero siga limpio, legible y seguro. No necesitas abrir conexiones ni tocar cables.

Cada mes (2 minutos)

Botón TEST del diferencial: lo acciono y confirmo que corte; vuelvo a subirlo. (Hábito clave; hazlo cuando recuerdes, p. ej., primer lunes del mes).
Puerta y cierre: la puerta no debe rozar ni empujar nada al cerrar. Si roza, falta orden/espacio; lo agendo.
Olores/ruidos: cero olor a quemado y nada de zumbidos raros.

Cada 3–6 meses (5 minutos)

Rótulos legibles: que se lean sin abrir. Si cambiaron circuitos, actualizo la plantilla de la puerta.
Visor/ventanas: limpio para ver estados (ON/OFF, marcas del TEST).
Entorno: el tablero debe estar seco y ventilado; si hay condensación o polvo excesivo, mejoro ubicación o limpieza. (ver normativa local)

Señales para llamar a un profesional

Disparo repetido del diferencial o magnetotérmico sin causa clara.
Calor al tacto en la superficie del gabinete.
Goteras/humedad en el muro donde está el tablero.
Puerta que empuja cables al cerrar (falta espacio u orden interno).

Lo que sí hago yo (y lo que no)

Sí: mantengo frente y llegadas prolijos con canaletas discretas; así no cuelgan cables ni se pellizcan.
Sí: si agrego un circuito, confirmo sección con mi tabla rápida antes de traerlo al tablero.
No: no abro ni retoco bornes internos con tensión. Si hay que reordenar dentro, corto y trabajo con calma; ante duda, llamo apoyo.

(FAQ) – Preguntas frecuentes sobre partes físicas de un tablero eléctrico

1) ¿Qué tamaño de gabinete elijo para mi casa?
El que cubra lo actual y deje 20–30% de módulos libres para crecer (cocina, AA, termo, exterior). Si dudas entre dos tamaños, elige el mayor: se trabaja mejor y todo queda legible.

2) ¿Empotrado o sobrepuesto: cuál conviene?
Empotrado: más limpio en pasillos y salas (si el muro lo permite).
Sobrepuesto: más fácil de instalar y ampliar (ideal logia/bodega). Si el muro es irregular, uso separadores para que la puerta cierre parejo.

3) ¿Dónde ubicar el tablero?
Lugar seco, ventilado, con buena luz y 70–90 cm libres al frente para abrir y operar. Evito baños, rincones con vapor/grasa o sol directo prolongado.

4) ¿Qué va en el riel DIN 35 mm?
Los módulos: principal, diferenciales (con botón TEST) y magnetotérmicos. Arriba pongo principal + diferenciales; abajo, los circuitos por ambientes/uso y con rótulos claros.

5) ¿Para qué sirven las barras PE (tierra) y N (neutro)?
La PE une todas las tierras (seguridad). La N agrupa neutros por cada diferencial (no se cruzan entre grupos). Un conductor por borne; si necesitas más salidas, uso borneras.

6) ¿Cómo ordeno los cables dentro del gabinete?
Recorro por el perímetro, con curvas suaves y bridas sin estrangular. Dejo alivio de tensión antes de barras y módulos y mantengo holgura para reterminar si hace falta.

7) ¿Cómo rotulo para no confundirme después?
El mismo nombre en módulo y puerta (p. ej., “Cocina enchufes”, “Dorm 2 luces”). En el reverso pego una plantilla con fecha de última revisión y contacto.

8) ¿Mantenimiento sin abrir conexiones?
Acciono el TEST del diferencial una vez al mes, reviso que la puerta no roce, y que no haya olores ni zumbidos. Limpio visor/puerta y actualizo rótulos si cambia un circuito.

9) ¿Cuándo llamo a un profesional?
Si hay disparos repetidos sin causa clara, calor en la superficie del gabinete, humedad en el muro, rótulos confusos o cables que la puerta empuja al cerrar.

10) ¿Puedo pintar el gabinete?
Si el fabricante lo permite. Lijo suave, limpio y pinto con rodillo chico. Si buscas un frente más “invisible”, evalúa empotrar en una futura remodelación
