Diagnóstico y averías eléctricas en casa: guía paso a paso

Soy Stevenson. En el hogar, muchos “fallos eléctricos” se resuelven con método y seguridad: identificar el síntoma, aislar el circuito correcto y comprobar lo básico sin exponerse. Este subpilar es una guía práctica para que puedas describir bien el problema, hacer revisiones seguras y saber cuándo detenerte y llamar a un técnico. No vas a abrir equipos ni a hacer pruebas de laboratorio; aquí nos enfocamos en protocolos domésticos, señales típicas (olores, calor, disparos de protecciones) y pasos ordenados que evitan errores.

Qué cubre / Qué NO cubre

Qué cubre (aquí)

• Protocolo doméstico antes de tocar nada (corte general, verificación de ausencia de tensión y límites de actuación).
• Secuencia de diagnóstico: interrogar el síntoma, inspección visual, aislamiento del circuito en el tablero y pruebas básicas con herramientas domésticas (NCV, multímetro, socket tester).
• Síntomas frecuentes y su posible origen (disparos, parpadeos, zonas sin luz, olor a plástico).
• Cuándo escalar: qué datos/fotos reunir para el técnico y por qué ciertas pruebas no se hacen en casa.

Y Qué NO cubre

• Selectividad, tipos de diferenciales/automáticos, SPD y coordinación de protecciones.
• Distancias/IP en baño y exterior, cajas estancas y PRCD.
• Elección de cables/conectores y canalización fija.
• Guías de uso seguro de regletas/extensiones.

Antes de tocar nada: seguridad y límites de intervención

1) Corta y verifica ausencia de tensión

• Ubica el corte general del tablero y bájalo.

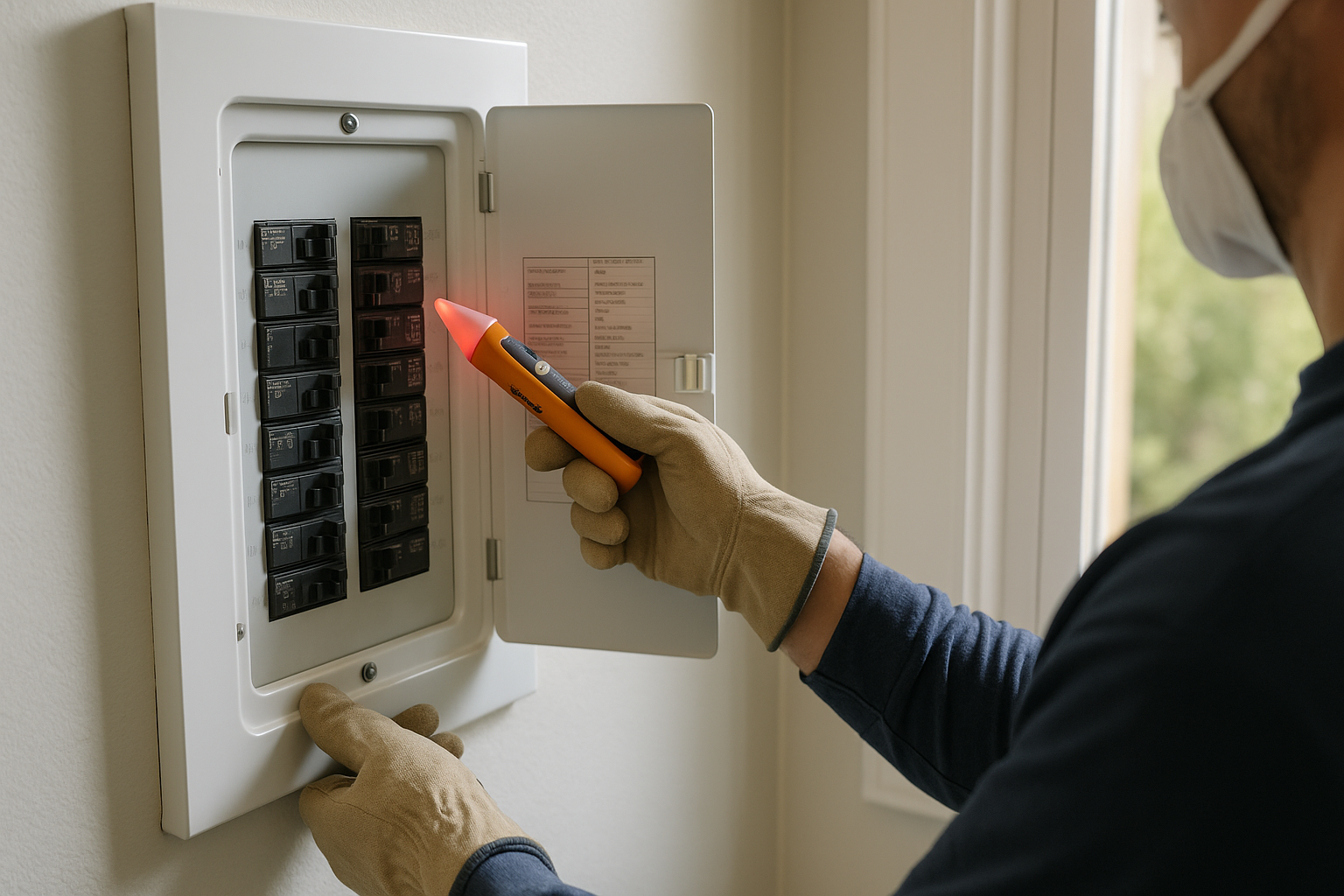

• Verifica ausencia de tensión en la zona afectada con un detector de voltaje sin contacto (NCV) o, si sabes usarlo, con multímetro en AC.
• Trabaja con mano seca, calzado aislante y buena iluminación (linterna).

2) Equipo de protección personal básico (doméstico)

Guantes dieléctricos ligeros, calzado con suela aislante, gafas transparentes si hay polvo/yeso, y orden en el área (nada mojado ni metálico suelto).

3) Lo que sí puedes revisar tú

• Olores (plástico/pescado), calor en tomas/placas, marcas de hollín o tornillos flojos visibles.
• Identificar en el tablero qué protección disparó (térmico/diferencial).
• Probar un equipo en otra toma para descartar que sea el aparato.

4) Lo que NO debes hacer

• Abrir equipos o el tablero más allá del frente/teclas.
• Hacer pruebas de aislamiento o “forzar” rearmes repetidos.
• Trabajar en zonas húmedas sin protección adecuada.
• Cualquier intervención que contradiga la normativa local (p. ej., modificar protecciones).

Protocolo doméstico de diagnóstico (paso a paso) y pruebas básicas

1) Interroga al síntoma (sin herramientas)

Yo siempre parto con preguntas simples, porque ordenan el diagnóstico:

• ¿Cuándo ocurre? (al encender cierto artefacto, al llover, en horas de mayor consumo).
• ¿Dónde ocurre? (toda la casa, un ambiente, solo algunas tomas/lámparas).
• ¿Qué cambió recientemente? (nuevo electrodoméstico, regleta añadida, obra/pintura).
  Con eso ya puedo intuir si es sobrecarga puntual, falla de un equipo, humedad o un corto.

2) Inspección visual segura

Con el corte general abajo y buena luz:

• Tomas/placas: busco olor a plástico/pescado, marcas de hollín, decoloración o holguras.
• Regletas/extensiones: verifico etiquetas de carga, si están enrolladas, si hay adaptadores en cascada.
• Tablero (solo frente): identifico qué protección disparó (térmico vs diferencial) y si falta rotulación.

Si encuentro signos de calor, hollín o partes flojas, no rearmo sin corregir/retirar la causa.

3) Aíslalo por circuitos en el tablero (sin abrir equipos)

Con el corte general arriba otra vez:

1. Bajo todos los automáticos/térmicos de circuito y dejo arriba el general.
2. Subo uno por uno los térmicos hasta que dispare o aparezca el síntoma.
   • Ese es el circuito sospechoso (anoto su rótulo o lo nombro).
3. Dentro del ambiente afectado, desconecto regletas/artefactos y rearmo.
   • Si el disparo desaparece, el problema venía de un equipo o regleta.
   • Si sigue, la falla está en cableado/toma de ese circuito: no continúo y llamo a técnico.

Si el que dispara es el diferencial, puede haber fuga a tierra (humedad, artefacto con pérdida). Retiro equipos uno a uno del circuito hasta aislar al culpable; si sin cargas sigue disparando, técnico.

4) Pruebas básicas con herramientas domésticas

(Solo si sabes usarlas y sin abrir equipos.)

a) Detector de tensión sin contacto (NCV)

• Me permite saber si llega fase a una toma o cable.
• Si la pluma “ve” fase en la salida equivocada de la toma, hay polaridad invertida (riesgo).

b) Socket tester (probador de tomas)

• En segundos, me indica polaridad correcta, tierra presente y errores típicos.
• Si reporta falla de tierra o neutro/fase invertidos, dejo la toma fuera de uso y programo corrección.

c) Multímetro (medidas básicas en AC)
(Solo si tienes práctica)

• Fase–Neutro ≈ 220–230 V: alimentación correcta.
• Fase–Tierra ≈ 220–230 V / Neutro–Tierra ≈ ~0–5 V: tierra y polaridad orientativamente bien.
• Valores anómalos (tensiones muy bajas/altas, Neutro–Tierra alto) indican problemas de conexión o neutro suelto → técnico.

Nunca mido en cajas húmedas, ni con cables pelados a la vista, ni abro el tablero. Si algo no cuadra, paro y escalo.

Síntomas frecuentes y cómo los abordo

A) “Salta” el térmico (MCB)

• Causa típica: sobrecarga o corto.
• Qué hago: retiro regletas/artefactos de alto consumo del circuito (calefactores, microondas), rearmo y conecto uno a uno. Si con nada conectado sigue disparando, puede haber corto/aislación dañada → técnico.

B) “Salta” el diferencial (RCD)

• Causa típica: fuga a tierra por humedad o por un electrodoméstico con pérdida.
• Qué hago: desconecto todo del circuito afectado, seco/ventilo si hubo humedad y pruebo. Si sin cargas dispara, llamo a técnico.

C) Luces que parpadean o se atenúan

• Posibles causas: mal contacto, dimmer incompatible, caída de tensión por sobrecarga o cableado largo/delgado.
• Qué hago: pruebo otra lámpara/portalámparas, retiro dimmers dudosos, reviso regletas y distribuyo cargas en circuitos distintos.

D) Tomas calientes, chispas u olor a “plástico/pescado”

• Causas: falso contacto, conexión floja, regletas en cascada, extensión insuficiente.
• Qué hago: dejo fuera de uso la toma/regleta, no rearmo repetidamente y programo reemplazo o revisión profesional.

E) Zonas con luz y otras sin (apagón parcial)

• Causas: térmico de un circuito disparado, neutro suelto, o un puente flojo en tablero.
• Qué hago: ubico el circuito que falta, rearmo y conecto cargas progresivamente. Si reaparece o hay parpadeos fuertes, técnico.

F) Zumbido o vibración en el tablero

• Causas: borne flojo, contactor/relé vibrando, carga alta sostenida.
• Qué hago: si el ruido es persistente, corto y solicito revisión; un borne flojo calienta y es riesgoso.

Decisión: ¿puedo seguir yo o llamo?

Sigue tú si…

• Aislaste el problema a un equipo/regleta y al retirarlo todo funciona.
• El socket tester marcó polaridad correcta y no hay calor/olores.
• Solo fue una sobrecarga puntual y ya redistribuiste.

Llama a técnico si…

• El diferencial/térmico dispara sin cargas.
• Hay olor a quemado/hollín, tensiones raras o neutro–tierra alto.
• Ves humedad en cajas/tablero o el síntoma vuelve tras tus pruebas.
• Necesitas abrir tomas/tablero o rehacer empalmes/cableado.

Checklist imprimible, plantillas rápidas y Mini-FAQ

Checklist express de diagnóstico seguro (para pegar en la pared del tablero)

Antes de tocar nada

• Bajo el corte general del tablero.
• Verifico ausencia de tensión con pluma NCV (o multímetro si sé usarlo).
• Trabajo con manos secas, calzado aislante y linterna a mano.
• No abro equipos ni el tablero por dentro. Sin normas/herramientas → no sigo.

Orden del diagnóstico

• Interrogo el síntoma: cuándo/ dónde ocurre, qué cambió recientemente.
• Inspección visual: olor a plástico, tomas calientes, hollín, regletas en cascada.
• Aíslo circuitos: subo térmicos uno por uno hasta ubicar el afectado.
• Desconecto regletas/artefactos del circuito y pruebo uno por uno.
• Si dispara el diferencial: retiro todas las cargas y evalúo humedad.
• Si dispara sin cargas → técnico.

Pruebas básicas (sin abrir nada)

• Socket tester: polaridad correcta, tierra presente.
• NCV: presencia de fase donde corresponde.
• Multímetro (solo si sé): F-N ≈ 220–230 V; F-T ≈ 220–230 V; N-T ≈ 0–5 V.

Cuándo me detengo

• Olor a quemado/hollín, toma o regleta muy caliente.
• Disparos repetidos sin cargas conectadas.
• Humedad en cajas/tablero o filtraciones.
• Tensiones anómalas (muy bajas/altas) o N-T alto.

Plantillas rápidas para anotar (útiles al llamar al técnico)

1) Ficha del incidente

• Fecha y hora: __________
• Ambiente afectado: __________
• Circuito/térmico (rotulado): __________
• ¿Disparó diferencial? □ Sí / □ No
• Equipos conectados cuando ocurrió: ______________________
• ¿Llovía o había humedad? □ Sí / □ No
• Olores/temperatura inusual en tomas/regletas: __________

2) Resultado de pruebas básicas

• Socket tester: □ OK / □ Error polaridad / □ Sin tierra / □ Otro: ____
• NCV (fase en toma correcta): □ Sí / □ No
• Medidas multímetro (si aplica):
  • F-N: ____ V | F-T: ____ V | N-T: ____ V

3) Evidencias

• Fotos del tablero (sin abrir), toma afectada y regletas usadas: □ Adjuntas

Preguntas frecuentes sobre diagnóstico y averías eléctricas

Errores comunes que veo (y cómo evitarlos)

• Rearmar varias veces “a ciegas” → aísla el circuito y retira cargas antes de rearmar.

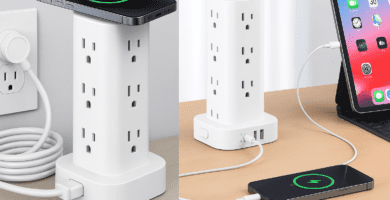

• Regletas en cascada o adaptadores “T” → falsos contactos y calor; usa una sola regleta de calidad o, mejor, toma directa.
• Carretes enrollados bajo carga → actúan como bobina y se calientan; siempre desenrollados.
• Extensiones bajo alfombras → daños por aplastamiento y acumulación de calor; usa canaletas.

Kit mínimo de comprobación en casa (no profesional)

• Pluma NCV (detector de tensión sin contacto).
• Socket tester (probador de tomas para polaridad/tierra).
• Multímetro básico (solo si sabes usarlo).
• Linterna y marcador para rotular el tablero.
