Tableros de distribución para vivienda: tipos, componentes y cómo elegir

Soy Stevenson. En casa el tablero de distribución es el “cerebro” donde organizo los circuitos y monto los módulos que necesitas (llave general, diferenciales, automáticos, SPD). Elegir bien el gabinete (tamaño en módulos, empotrado/sobrepuesto, grado de protección), prever espacio libre para futuras ampliaciones y ordenar barras/borneras hace la diferencia entre un tablero limpio y uno que da problemas. Aquí te explico, en simple, qué mirar antes de comprar y cómo definir la capacidad sin meternos en normativa pesada.

Qué cubre / Qué NO cubre

Qué cubre

• Función del tablero principal y subtableros en vivienda.
• Tipos de gabinete: empotrado vs sobrepuesto, y nociones prácticas de protección (IP) para interior/exterior.
• Componentes físicos: riel DIN, número de módulos, tapas/puertas, barras N/PE, borneras, peines de conexión y accesorios.
• Criterios para dimensionar: monofásico/trifásico (visión general), reserva de 20–30% de módulos y orden interno.
• Buenas prácticas de montaje a nivel doméstico: altura, ventilación y accesibilidad (sin entrar en reglamentos).

Y Qué NO cubre

• Cómo protegen y cómo coordinar diferenciales/automáticos/AFDD/SPD.
• Lecturas de medidor, kWh y boletas.
• Selección de enchufes/interruptores o cables/canalizaciones.

Si luego quieres estimar impacto en tu cuenta al añadir circuitos o equipos, puedes apoyarte en:

• Conversión W → kWh → costo.
• Calculadora de consumo mensual.

Tipos de tablero y cuándo uso cada uno

Empotrado vs. sobrepuesto

• Empotrado: queda al ras del muro; lo elijo en obra nueva o remodelaciones con enchape en yeso/ladrillo porque luce más limpio y reduce golpes.
• Sobrepuesto: va superficial en muro (bodega, garaje, exterior techado). Ideal cuando no quiero picar muro o necesito más profundidad para cableado y módulos.

Grado de protección (IP) y puerta

• Interior seco: IP20–IP30 suele bastar.
• Exterior/ambiente con polvo/humedad: busco IP54 o superior y juntas en puerta.
• Puerta transparente me ayuda a ver el estado de los módulos sin abrir; opaca para acabados discretos.

Componentes físicos que reviso antes de comprar

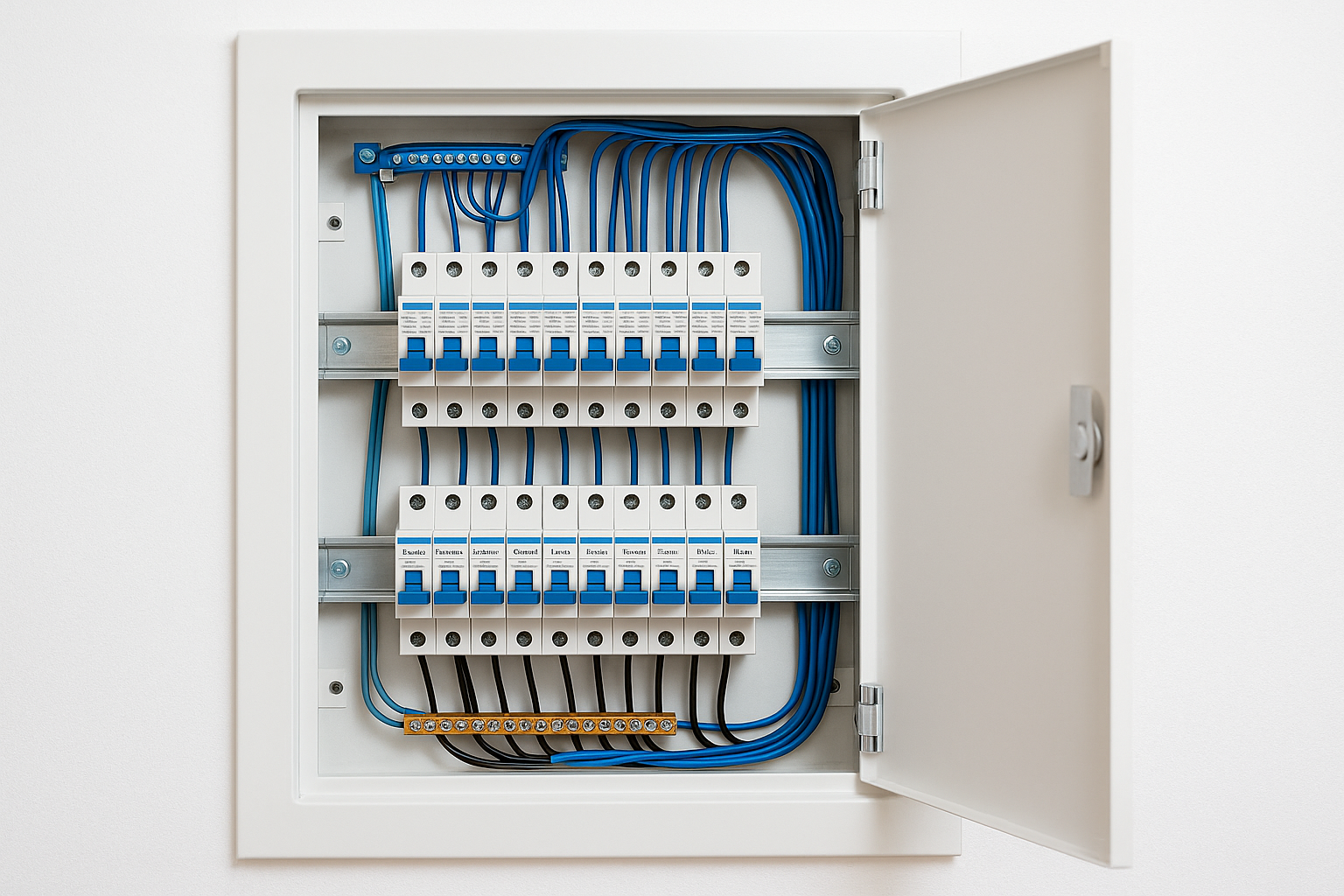

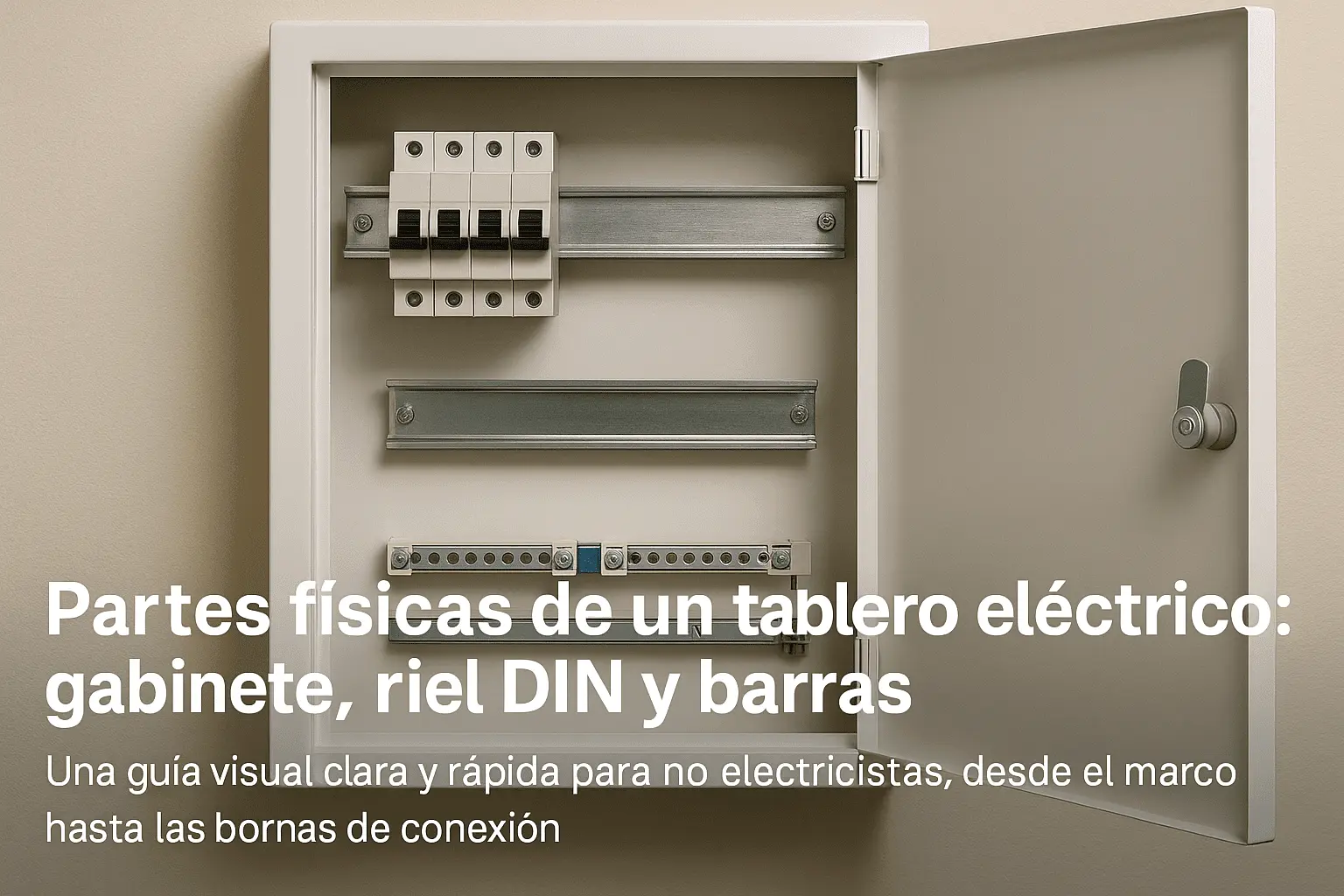

Chasis y riel DIN

El riel DIN es donde monto los módulos (llave general, diferenciales, automáticos, SPD). Prefiero chasis rígidos y con marcado de posiciones.

Número de módulos (por filas)

El tamaño se mide en módulos (p. ej., 12, 18, 24, 36…). Siempre dejo 20–30% de reserva para futuras ampliaciones (nuevos circuitos, SPD, relés, etc.).

Barras y borneras: N (neutro) y PE (tierra)

Me aseguro de traer barras separadas con tornillería firme y capacidad para todas las derivaciones. Si el kit no trae borneras suficientes, las agrego.

Peines de conexión vs. puentes con cable

• Peines (1P, 2P, 3P) ordenan y dan contacto homogéneo entre automáticos; reducen empalmes.
• Puentes con cable los uso solo cuando el diseño lo exige; cuido sección y apriete.

Accesorios que facilitan la vida

• Prensaestopas y pasacables para entrada limpia.
• Guías organizadoras para radio de curvatura correcto.
• Etiquetas de circuito y marcado en tapas.

Dimensionar el tablero (ejemplos orientativos)

Sin meternos en normativa: esto es una guía práctica que uso en vivienda. Si el proyecto crece, paso a subtableros por zona (taller, piscina, aire acondicionado).

• Departamento pequeño (iluminación + tomas + cocina básica): 12–18 módulos.
• Vivienda estándar (más circuito cocina, horno/microondas, lavadora/secadora, aire de 1–2 ambientes): 24–36 módulos.
• Casa con cargas dedicadas (A/C en varias zonas, taller, riego, piscina): 36–54 módulos o tablero principal + subtablero.

Monofásico vs. trifásico
Si la vivienda es trifásica, algunos circuitos (cocina/termo/AA potentes) pueden ir con módulos 2P o 3P; eso sube el conteo de módulos respecto a un esquema monofásico.

Layout físico que me resulta limpio y accesible

1. Fila superior: llave general y dispositivos “cabecera” (diferencial/selector, SPD).
2. Filas siguientes: automáticos por zonas (iluminación, tomas, cocina, AA, extras).
3. Barras N/PE: a los costados o parte inferior, con orden de derivaciones y holgura para mantenimiento.
4. Rotulación clara: cada circuito con nombre y ambiente (p. ej., “ILU DORM 1”, “TOMAS COCINA”).

Para estimar impacto de nuevas cargas (ej. agregar un circuito para termo o A/C) puedes usar:

• Guía W → kWh → costo.
• Calculadora de consumo.

Checklist de compra (rápido)

• Gabinete: empotrado/sobrepuesto, IP según ambiente, puerta (transparente u opaca).
• Tamaño: módulos totales + 20–30% de reserva (piensa en futuro).
• Riel DIN firme y marcado de posiciones.
• Barras/borneras N y PE suficientes, con tornillería robusta.
• Peines de conexión compatibles (1P/2P/3P) y tapas laterales.
• Accesorios: prensaestopas, guías de cableado, etiquetas.
• Espacio físico en pared: altura accesible, ventilación y frente libre para abrir puerta.

Buenas prácticas de instalación (alto nivel)

• Ubico el tablero accesible, ventilado y sin obstáculos (no dentro de muebles herméticos).
• Dejo holgura en conductores, respeto el radio de curvatura y evito aplastamientos.
• Apretes: repaso tornillos después del primer mes de uso (dilataciones).
• Para zonas húmedas/exterior, combino IP adecuado del gabinete y sellos en entradas (más detalles en : Seguridad eléctrica.

Errores comunes, tabla de tamaños y mini-FAQ

Errores que veo seguido (y cómo los corrijo)

1. Tablero “justo” de módulos (sin reserva)
   • Síntoma: no cabe el SPD o un nuevo circuito.
   • Causa: se compró el gabinete “al filo”.
   • Cómo lo resuelvo: elijo siempre tablero con 20–30% de módulos libres o dejo previsto un subtablero por zona.
2. Cajas/puerta que golpean a los módulos
   • Síntoma: tapa roza, teclas duras o frente forzado.
   • Causa: chasis poco profundo o cableado sin radio de curvatura.
   • Solución: reubico derivaciones, uso guias de cableado y, si hace falta, cambio a modelo más profundo/sobrepuesto.
3. Barras N/PE saturadas o mezcladas
   • Síntoma: derivaciones superpuestas o tornillos al límite.
   • Causa: barra insuficiente o uso de una sola barra para todo.
   • Solución: instalo barras separadas N y PE con capacidad suficiente y reordeno por circuitos.
4. Puentes con cable mal dimensionados
   • Síntoma: puntos calientes o bornes ennegrecidos.
   • Causa: sección pequeña o múltiples cables bajo un borne no preparado.
   • Solución: priorizo peines de conexión compatibles; si puenteo, uso sección adecuada y bornes admitidos por el fabricante.
5. Cableado sin orden ni rotulado
   • Síntoma: difícil de mantener y diagnosticar.
   • Causa: no se etiquetaron filas/circuitos desde el inicio.
   • Solución: rotulado claro por circuito y planilla pegada en la tapa.
6. Gabinete con IP insuficiente en zonas húmedas/exterior
   • Síntoma: polvo/condensación dentro del tablero.
   • Causa: grado de protección bajo para el ambiente.
   • Solución: cambio a IP ≥54 con juntas y sellado correcto en entradas (ver distancias y detalles en [ETIQUETA: Seguridad eléctrica]).

Tabla orientativa — ¿Cuántos módulos DIN necesito?

Referencia práctica para vivienda. Si el proyecto crece (taller, piscina, climatización), uso subtableros.

* El conteo considera módulos 1P para circuitos simples y reserva 20–30% para crecimiento. En trifásico o cargas 2P/3P, el número de módulos aumenta.

Mini-FAQ rápido

1) ¿Puedo ampliar mi tablero más adelante?
Sí. Yo dejo espacio libre y, si la ampliación es grande o por zonas, instalo un subtablero (taller, piscina, aire).

2) ¿Empotrado o sobrepuesto?
Empotrado luce mejor en obra nueva; sobrepuesto es práctico en garaje/bodega o si necesito más profundidad y acceso fácil.

3) ¿Dónde ubico el SPD, diferenciales y automáticos?
Físicamente, en fila superior ubico la cabecera (general/medidas/ SPD) y luego distribuyo circuitos por filas. La coordinación de protecciones se trata en seguridad eléctrica.

4) ¿Mezclar 1P, 2P y 3P en una fila es problema?
No, siempre que el gabinete y los peines sean compatibles. Verifico anchuras y accesorios adecuados.

5) ¿A qué altura instalo el tablero?
En vivienda lo dejo a una altura cómoda de operación y libre de obstáculos (habitualmente, zona de ojos/mano). Ajusto a la normativa local del lugar.

6) ¿Cómo rotulo sin enredarme?
Asigno nombres claros por ambiente/uso (p. ej., “ILU DORM 1”, “TOMAS COCINA”) y pego una planilla en la tapa. En mantenimiento, todos agradecen.

7) ¿Qué hago si no me caben los módulos?
Primero ordeno y uso peines. Si igual no alcanza, cambio a gabinete mayor o separo en subtablero por zona.
