Interruptores y mecanismos: guía para elegir tipo, compatibilidad y montaje doméstico

Interruptores y mecanismos guía para elegir tipo, compatibilidad y montaje doméstico

Soy Stevenson. Si eliges bien el mecanismo (simple, conmutado, cruzamiento, pulsador, dimmer, sensor o smart) te ahorras parpadeos, zumbidos y recambios. Aquí te explico, en simple, qué hace cada tipo, cómo evitar incompatibilidades con LED y qué miro antes de instalar (carga, ubicación, caja y bornes). Para estimar impacto en tu boleta cuando cambies luminarias o agregues dimmers, puedes usar estas guías que ya tengo listas:

Qué cubre / Qué NO cubre

Qué cubre

  • Diferencias reales entre simple/doble, conmutado/cruzamiento, pulsadores, dimmers (leading/trailing edge), sensores y mecanismos para persianas.
  • Compatibilidades con LED (carga mínima, parpadeos) y criterios de elección por tipo de carga (luz, motor, ventilador).
  • Formatos y montaje: módulos + marcos, profundidad de caja, bornes (tornillo/resorte) y acabados.

Y Qué NO cubre

Tipos de mecanismo (qué hace cada uno) y compatibilidades

1) Interruptor simple / doble / triple

Los uso para encender/apagar uno, dos o tres circuitos desde el mismo punto (p. ej., luz principal + veladores + tira LED).

  • Cuándo los elijo: ambientes pequeños o donde no necesito controlar desde más lugares.
  • Compatibilidad con LED: sin problema; si más adelante quieres regular intensidad, evalúa cambiar a dimmer compatible.
  • Tip: si repartirás cargas y te preocupa el consumo total, puedes estimarlo con mi guía y calculadora.

2) Conmutado (dos puntos) e intermedio/cruzamiento (tres o más puntos)

Para controlar la misma luz desde dos lugares (conmutado) o tres+ (añadiendo cruzamiento). Típico en pasillos, escaleras y dormitorios (puerta ↔ cabecera).

  • Cableado: conductores viajeros entre mecanismos; requiere caja con espacio suficiente. Si te falta profundidad o canalización, lo desarrollo en Canalizaciones y cajas.
  • LED: funcionan bien; si vas a dimmerizar, revisa el bloque de “dimmers” abajo.

3) Pulsadores (timbre / minutería / campanilla)

Hacen contacto momentáneo. Los uso con minutería de escalera, timbres, o para activar reles/módulos smart.

  • Ventajas: menos desgaste de contactos cuando el “trabajo pesado” lo hace el relé.
  • Ojo: necesitan el equipo asociado (minutería, relé, timbre).

4) Dimmers (reguladores) y compatibilidad con LED

  • Cuándo convienen: salas de estar, comedor, dormitorio, tiras LED en cocina.
  • Clave 1: que la lámpara/driver sea “dimmable”.
  • Clave 2: el dimmer debe ser compatible: en LED modernos va mejor trailing-edge que leading-edge.
  • Clave 3: respeta la carga mínima del dimmer; con muy pocos Watts aparece parpadeo o zumbido.
  • Si buscas bajar consumo manteniendo confort, revisa criterios en: Eficiencia enérgetica en iluminación.

5) Sensores de movimiento/presencia

Ideales para pasillos, baños de visita, acceso exterior o bodega.

  • Tipos: PIR (movimiento), presencia (más sensibles), crepuscular (según luz ambiente).
  • Ajustes: tiempo de apagado, sensibilidad y lux.
  • Aislamiento/IP: en exterior y zonas húmedas, selecciono versiones con IP adecuado, ver detalles en: Seguridad eléctrica.

6) Mecanismos para persianas motorizadas (sube/baja)

Invierten el sentido de giro del motor y bloquean simultaneidad (no subir y bajar a la vez).

  • Compatibilidad: reviso corriente/voltaje del motor y si el mecanismo trae protección de entrecruce.
  • Smart: pueden integrarse con módulos Wi-Fi/Zigbee específicos para persianas.

7) Smart (Wi-Fi / Zigbee / Z-Wave)

Sirven para automatizar sin rehacer la instalación.

  • Pros: escenas, control remoto y horarios.
  • Contras: profundidad de caja (algunos módulos no caben), calor y necesidad de neutro en el punto.
  • Recomendación: si el espacio es justo, evalúo mecanismo smart de fábrica o muevo el módulo a caja de derivación.

Cómo elijo el mecanismo correcto (paso a paso)

  1. Define el control: ¿un punto (simple/doble) o varios (conmutado/cruzamiento)?
  2. Revisa la carga:
    • Luz LED estándar → interruptor normal; si vas a atenuar, dimmer trailing-edge y lámpara dimmable.
    • Tiras LED 12/24 V → mejor controlador PWM y fuente adecuada detalles en: Iluminación y drivers.
    • Motor (persiana/ventilador) → mecanismo inversor y corriente nominal suficiente.
  3. Ubicación: interior, baño/cocina o exterior → elijo IP y materiales acordes distancias de seguridad en: Seguridad eléctrica.
  4. Caja y bornes: si voy a instalar dimmer o smart, necesito caja profunda y bornes firmes (tornillo o resorte).
  5. Compatibilidad estética: marco/módulos de la misma serie; si mezclo funciones, uso marcos múltiples.
  6. Consumo: si agregas puntos de luz o tiras, estima impacto mensual con: cómo convertir watts a kwh y calculadora de consumo de kwh.

Errores que me toca corregir (y cómo los evito)

  • Dimmer no compatible con LED → cambio a trailing-edge y lámpara dimmable; verifico carga mínima.
  • Cajas poco profundas para dimmers/módulos smart → uso caja profunda o reubico el módulo.
  • Falta de neutro en el punto para módulos smart → reconfiguro desde caja de derivación.
  • Conmutado con cableado corto → planifico trayectos de viajeros o uso soluciones smart con pulsadores.
  • Sobrecarga del mecanismo (persiana/ventilador) → elijo amperaje adecuado y protecciones.

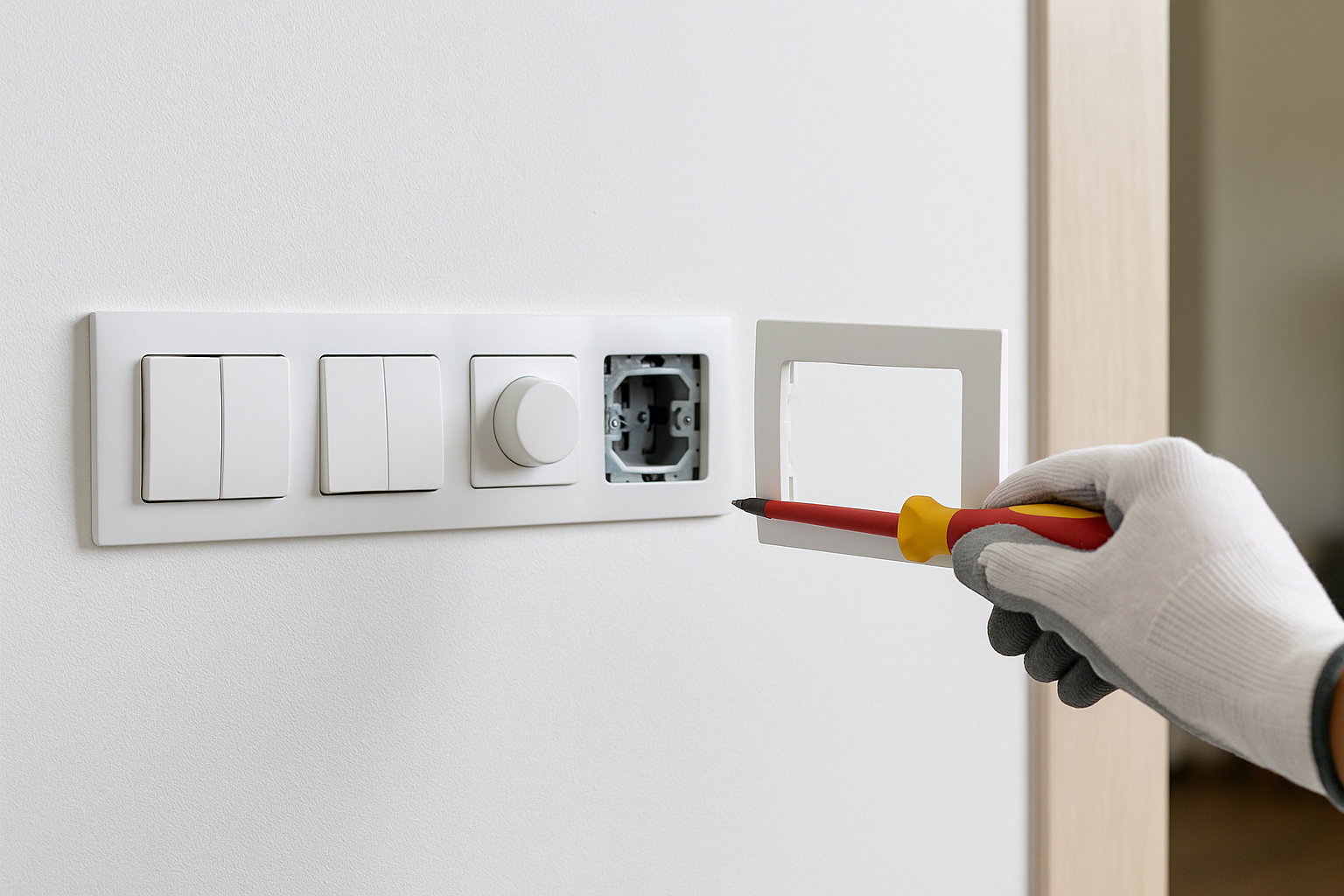

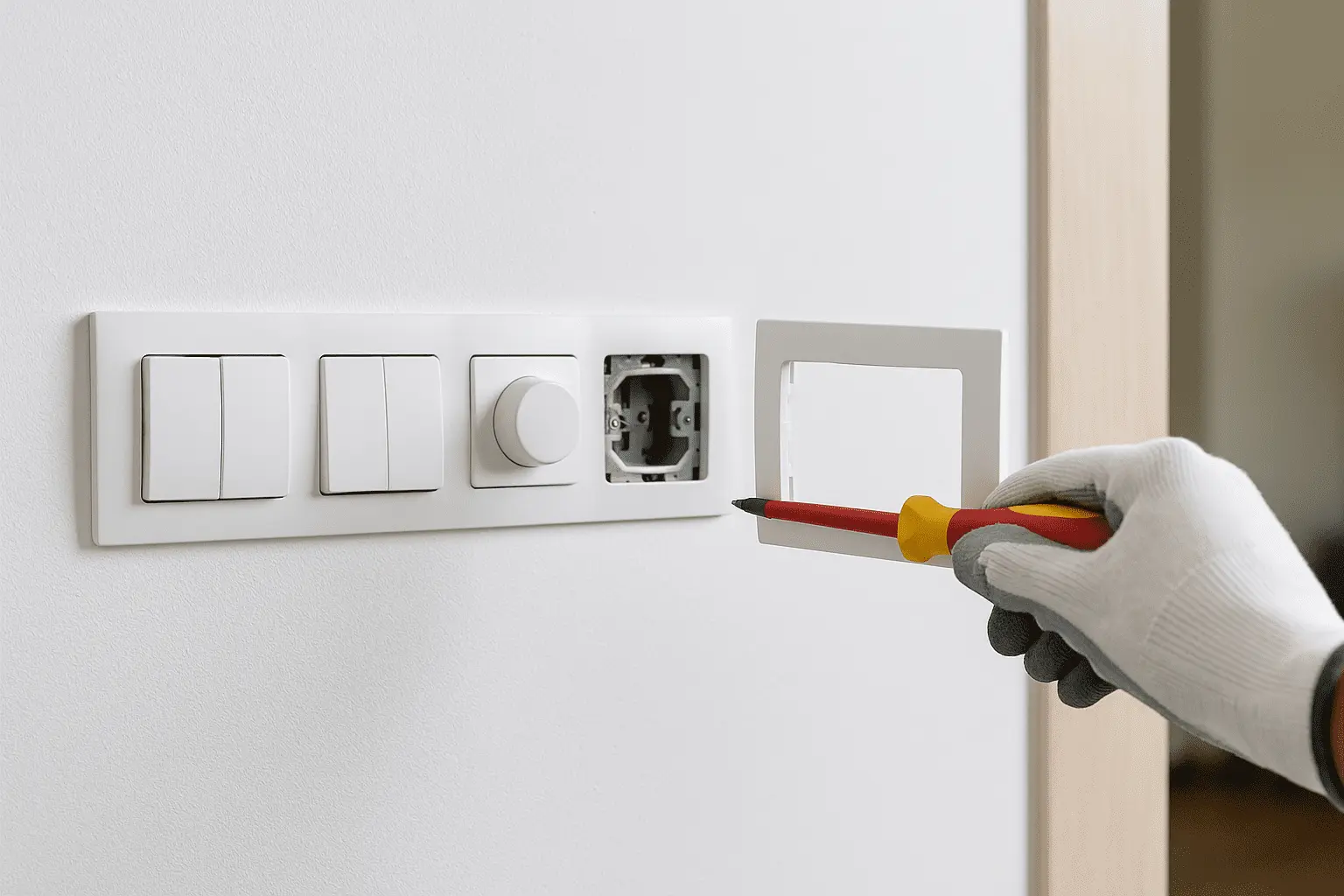

Formatos, marcos y cajas (lo que reviso antes de instalar)

Mecanismos modulares y marcos múltiples

Trabajo con módulos (teclas, pulsadores, dimmers, persianas, tomas de datos) que se combinan en marcos de 1 a varias posiciones.

  • Ventaja: ordeno funciones (p. ej., luz principal + tira LED + persiana) y dejo espacio para futuras ampliaciones.
  • Reglas que sigo: mantengo toda la línea de una misma serie (mismo fabricante/acabado) para asegurar encaje y alineación de teclas.

Profundidad y tipo de caja

Los dimmers y módulos smart ocupan más. Si la caja es poco profunda, el cableado queda forzado y el mecanismo se calienta.

  • Solución: uso caja profunda o paso el módulo a caja de derivación (y dejo una tecla/pulsador al frente).
  • En muebles o tabiquería liviana, preveo alivio de tensión y no aplasto conductores.
  • Para baños/exterior: elijo cajas/placas con protección adecuada y sellos; distancias y zonas van en: Seguridad eléctrica.

Bornes: tornillo vs resorte

  • Tornillo: admite distintas secciones y es robusto; lo reaprieto en mantenimientos.
  • Resorte/presión: rápido y consistente; ideal con conductores en buen estado y pelados a medida (sin hilos sueltos).
  • En ambos, evito dos cables bajo el mismo borne si el fabricante no lo permite.

Casos prácticos por estancia (configuraciones que me funcionan)

Pasillo y escaleras

  • Conmutado en ambos extremos; si hay tres o más puntos, añado cruzamiento.
  • Alternativa: pulsadores con minutería (se apaga solo).
  • Si hay niños o manos ocupadas: sensor de movimiento con ajuste de tiempo.

Dormitorio

  • Doble (luz general + velador) y conmutado puerta ↔ cabecera.
  • Si quieres ambiente: dimmer compatible con LED para la luz general.

Living / comedor

  • Doble o triple para escenas (plafón + apliques + tira).
  • Dimmer trailing-edge cuando busco atenuación suave sin parpadeos.

Cocina

  • Simple/doble para techo + pulsador a controlador de tira LED bajo muebles.
  • Si hay ventilador/extractor, separo el circuito (tecla dedicada).

Baño

  • Simple/doble para luz general + espejo; ventilación con temporizador si aplica.
  • Respeto zonas y IP (ver: Seguridad eléctrica).

Terraza / exterior

  • Sensor de movimiento o crepuscular + anulación manual con interruptor.
  • Mecanismos y cajas con grado de protección adecuado (lluvia/polvo).

Home office

  • Doble/triple para plafón + lámpara de trabajo + tira decorativa.
  • Si usas tira 12/24 V, el dimming lo hago con controlador PWM (ver: Iluminación y drivers).

Errores frecuentes (y cómo los evito)

  1. Dimmer no compatible con LED → elijo trailing-edge y lámparas/driver dimmable; verifico carga mínima.
  2. Cajas poco profundas con dimmer/smart → cambio a caja profunda o reubico el módulo.
  3. Falta de neutro para módulos smart → tomo neutro desde caja de derivación.
  4. Sobrecarga en mecanismos de persiana/ventilador → reviso amperaje del motor y uso mecanismo inversor.
  5. Conexiones flojas → corto correctamente, crimpo si corresponde y pruebo sujeción.
  6. Mezclar protocolos (dimmer AC con controlador PWM) → defino una sola estrategia de atenuación.

Mini-FAQ

¿Conmutado o cruzamiento para un pasillo largo?
Conmutado en los dos extremos; si necesitas un tercer (o más) punto, agrego cruzamiento al medio.

¿Por qué mi LED parpadea con el dimmer?
Suele ser incompatibilidad (dimmer no adecuado) o carga mínima insuficiente. Cambio a trailing-edge y uso lámpara/driver dimmable.

¿Un dimmer sirve para tiras LED 12/24 V?
Mejor uso controlador PWM entre la fuente CV y la tira (la atenuación queda limpia).

¿Cómo ordeno varios controles en una misma caja?
Uso módulos combinados en marcos múltiples de una misma serie; así mantengo alineación y repuestos fáciles.

¿Qué reviso antes de comprar un mecanismo smart?
Profundidad de caja, necesidad de neutro, disipación y carga soportada. Si no cabe, lo instalo en derivación y dejo un pulsador al frente.
