Cables, conductores y conectores: guía doméstica para elegir sin errores
Resumen ejecutivo
Si eliges mal el cable o un conector, aparecen calor, caídas de tensión y falsos contactos. Aquí tienes una guía práctica y doméstica para entender tipos de cable, sección en mm²/AWG, aislaciones (PVC/LSZH) y conectores/empalmes que sí son seguros en casa.
Qué cubre / Qué NO cubre
- Sí cubre: selección de cables y conectores para vivienda, diferencias rígido/flexible, secciones orientativas, empalmes correctos y buenas prácticas de montaje.
- NO cubre: diseño de tableros ni normativa específica por país/obra. Para intervenciones en circuitos fijos, recurre a un técnico calificado.
1) Tipos y designaciones comunes en vivienda
- NYA / H07V-U (rígido): conductor sólido para canalización empotrada y tableros (en tubo/canaleta, dentro de cajas).

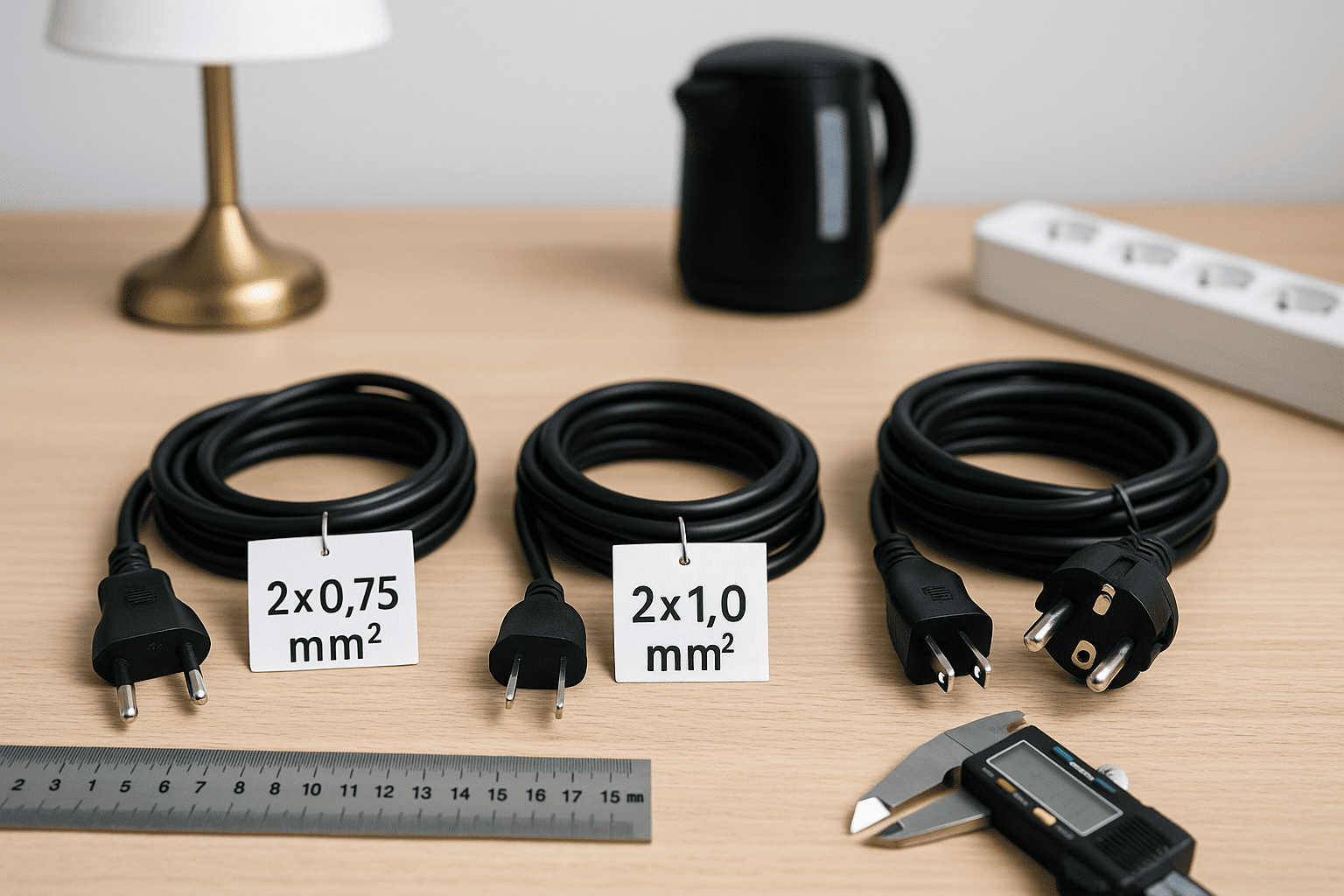

- H05VV-F (flexible PVC): cable flexible para alargadores, equipos y extensiones interiores (no exterior permanente).
- H07RN-F (goma/neopreno): flexible, robusto, resistente a intemperie; ideal para exterior, herramientas y alargadores bajo lluvia (IP adecuado).
- Libre de halógenos (LSZH/LS0H): emite menos humos/corrosivos en incendio; útil en interiores con alta ocupación.
- Resistentes a UV/sol: especificados para exterior; evita PVC interior a la intemperie (se cuartea).
Colores típicos
- Fase (L): negro/marrón/gris (según disponibilidad local).
- Neutro (N): azul.
- Tierra (PE): verde/amarillo.
Consejo: respeta colores y rotula en cajas; te ahorra errores después.

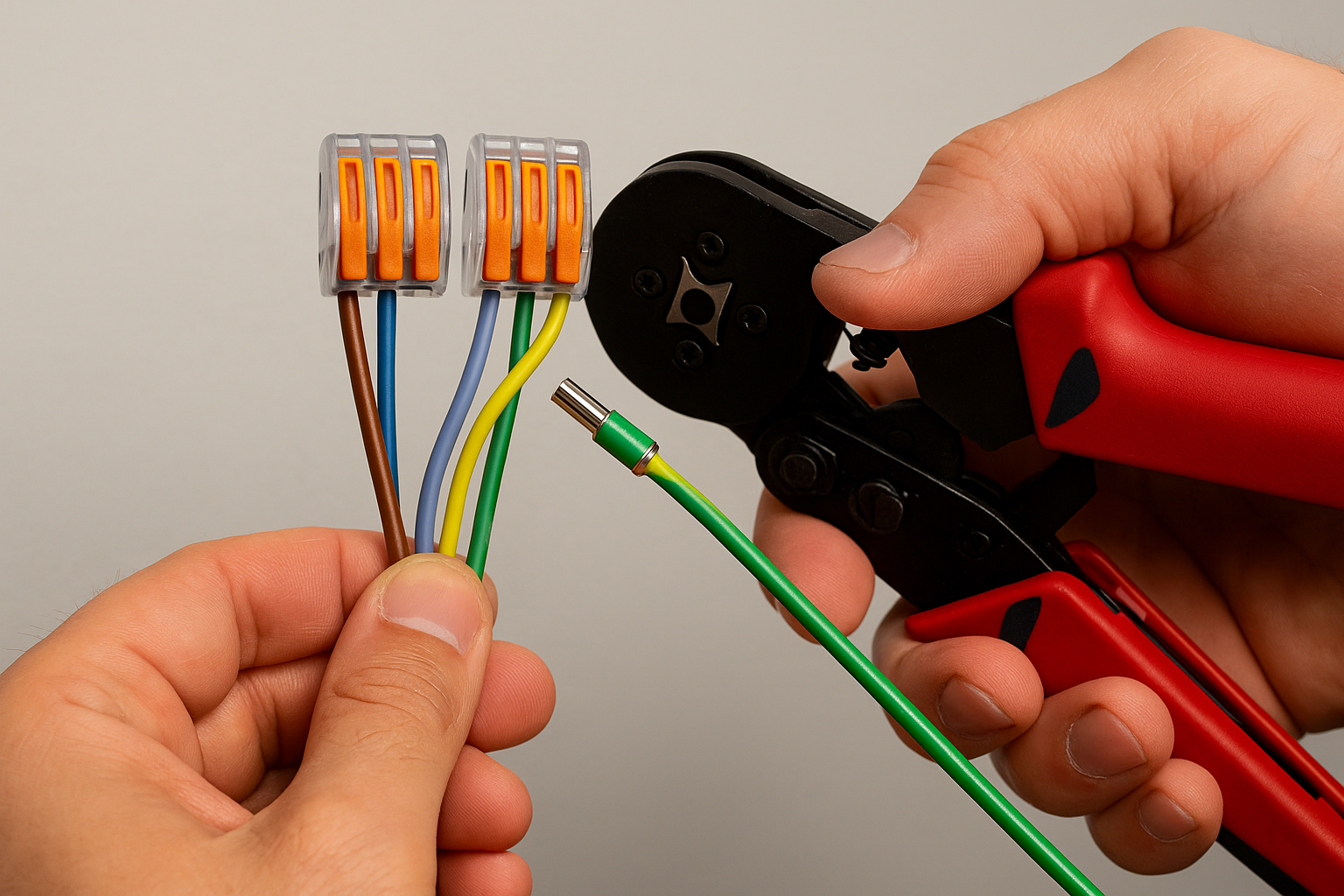

2) Rígido vs flexible (y dónde usar cada uno)
- Rígido (sólido): se forma fácil dentro de cajas y tableros, buena sujeción en bornes de tornillo.
- Flexible (multihilo): ideal para movimiento (enchufes, portátiles, luminarias). En bornes de tornillo, usa punteras/ferrules: mejora contacto y evita que se “deshilache”.
Compatibilidad de bornes
- Regletas atornilladas/borneras DIN: aceptan rígido y flexible con puntera.
- Conectores rápidos tipo WAGO: modelos específicos para rígido/flexible; verifica rango de mm² y tipo de conductor.
3) Aislación y cubierta (seguridad y ambiente)
- PVC interior: común y económico; no para sol directo/alta temperatura.
- Goma/neopreno (H07RN-F): mejor resistencia mecánica, aceites y exterior.
- LSZH: menos humos corrosivos; recomendado en espacios cerrados.
- Temperatura y IP: revisa ºC de servicio y grado IP del conjunto (cable + caja/conector).
4) Sección y calibre: mm² ↔ AWG y caída de tensión
- La sección se define por corriente y longitud (para limitar caída de tensión y calor).
- Regla doméstica orientativa (tramos cortos, interior):
- 1,5 mm² → hasta 10 A (iluminación).
- 2,5 mm² → hasta 16–20 A (tomas generales).
- 4 mm² o más → circuitos dedicados/equipos de mayor consumo.
- En 12/24 V DC (tiras LED, autos, solar), las corrientes son altas: sube sección y acorta tiradas.
- Caída de tensión: intenta mantenerla <3–5 %; si el recorrido es largo, aumenta mm².
Tip: si solo tienes AWG, usa equivalencias comunes: AWG 14 ≈ 2,08 mm², AWG 12 ≈ 3,31 mm², AWG 10 ≈ 5,26 mm² (elige siempre el siguiente más grueso si dudas).
5) Conectores y empalmes seguros en casa

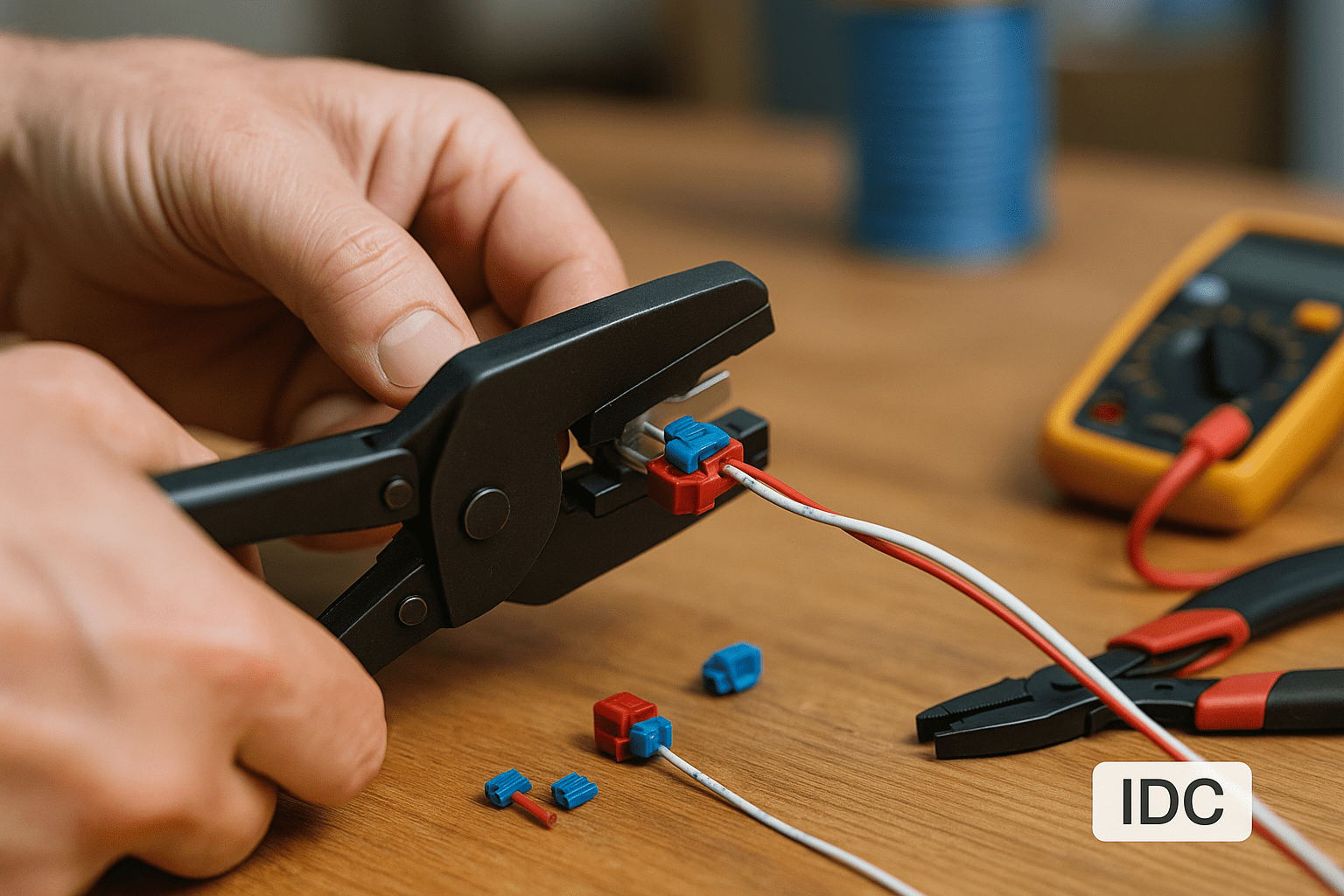

- Conectores rápidos (WAGO o similares): rápidos, fiables, reusables; elige el modelo que corresponda (sólido/flexible, rango de mm²).
- Regletas atornilladas / borneras DIN: clásicas y robustas; apriete firme sin morder el cobre.

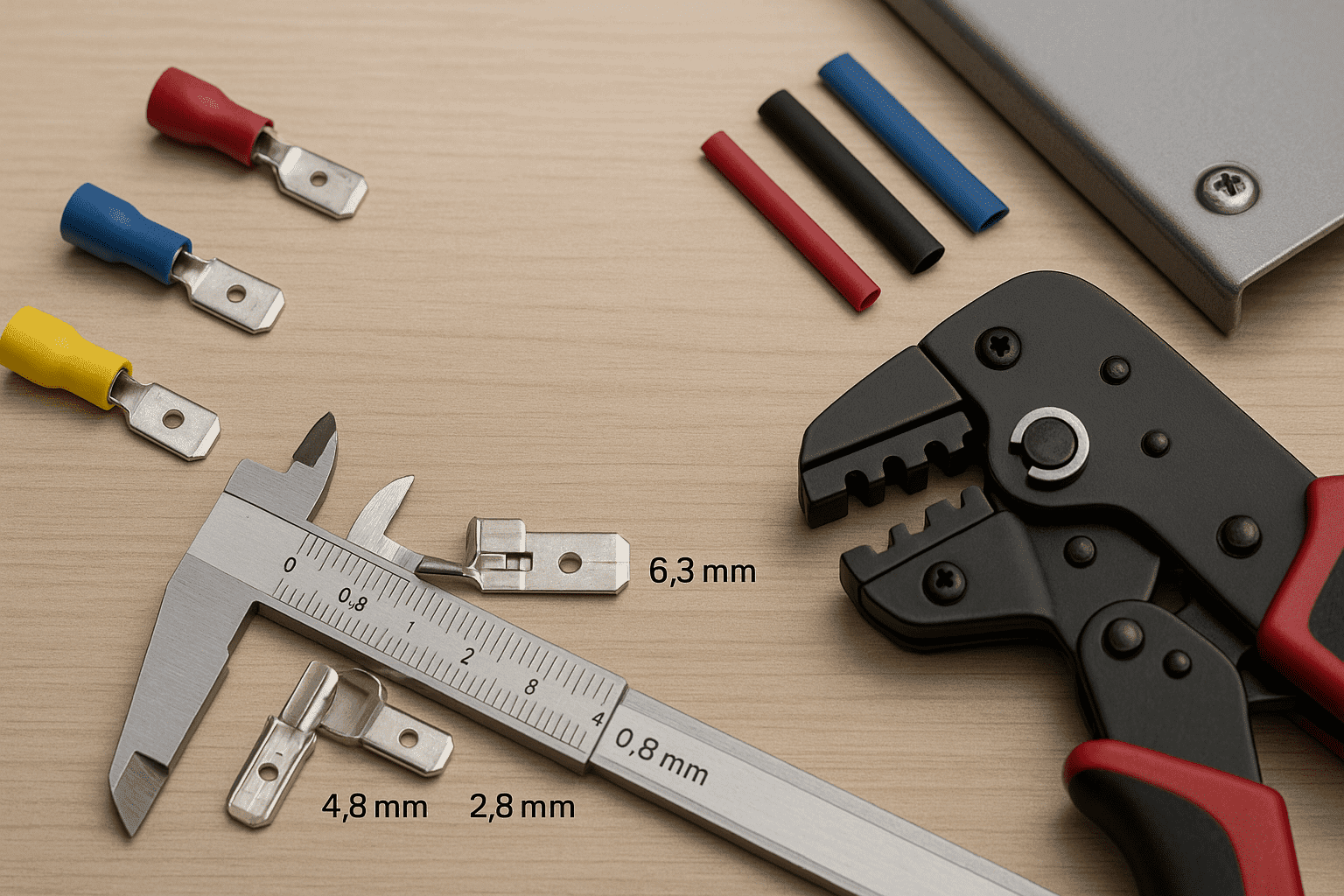

- Punteras (ferrules) y terminales: imprescindibles con cable flexible en bornes de tornillo; prensa adecuada (crimpado).

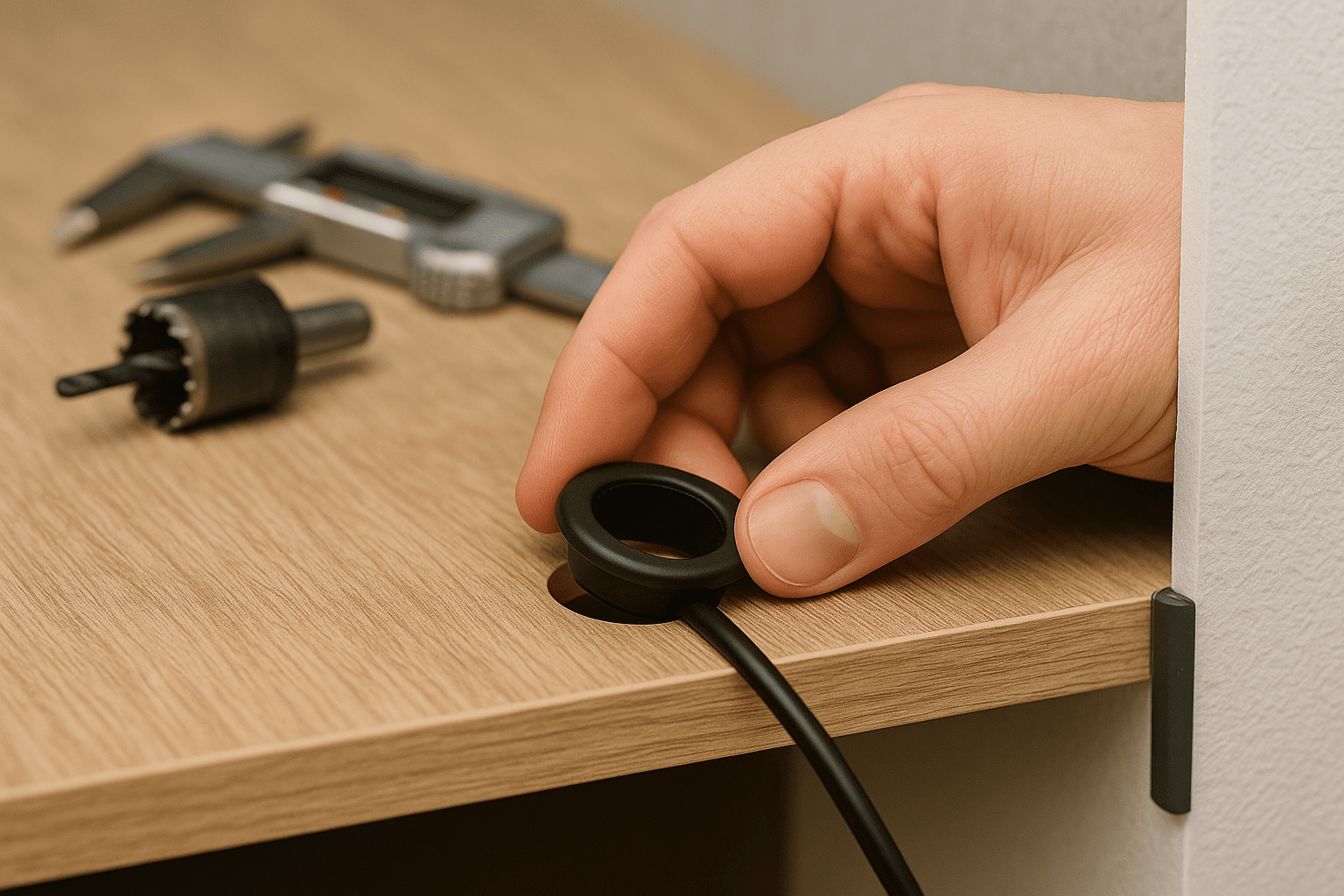

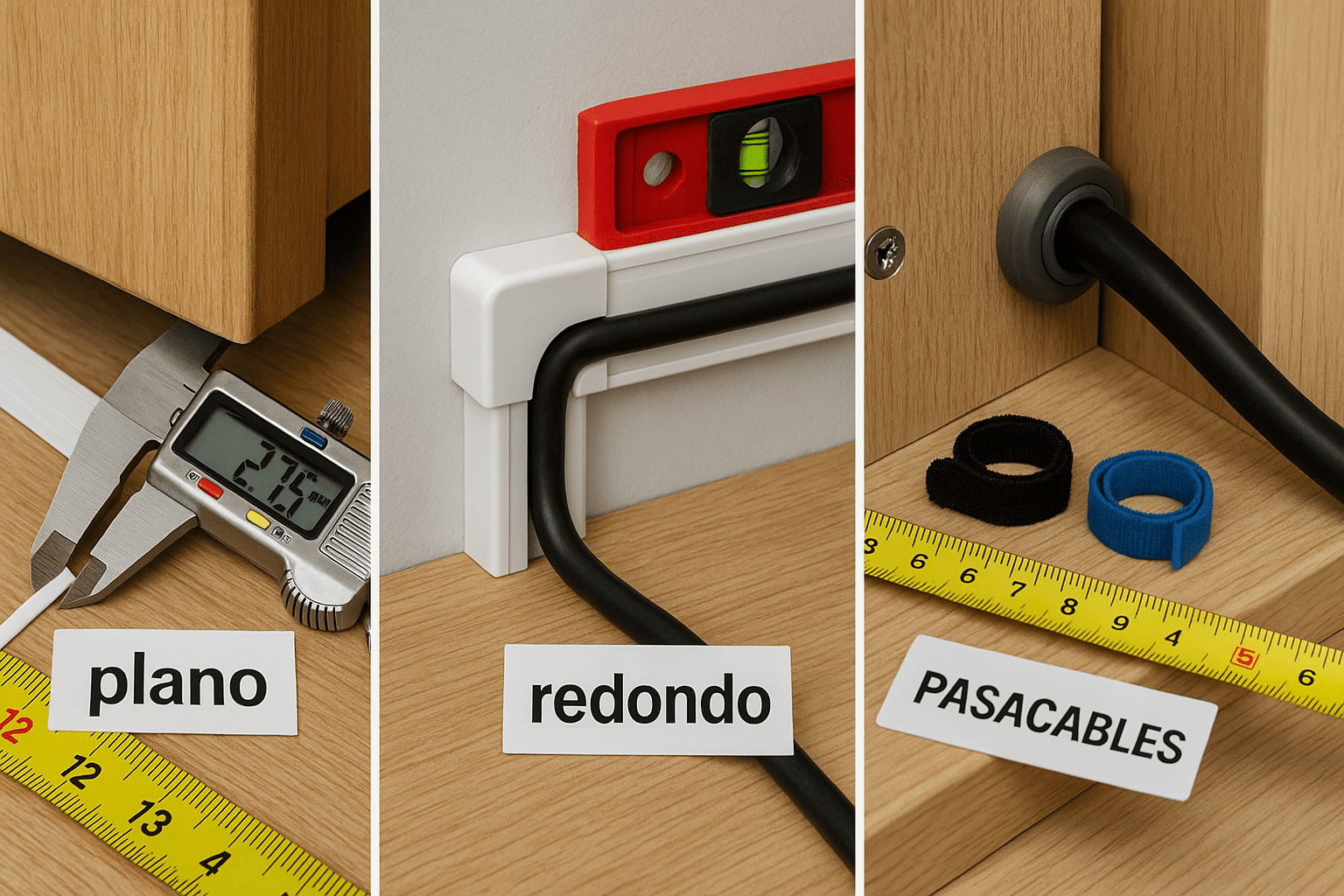

- Prensaestopas/pasamuros: sellan y alivian tensión al entrar en cajas o gabinetes; evitan cortes por bordes.

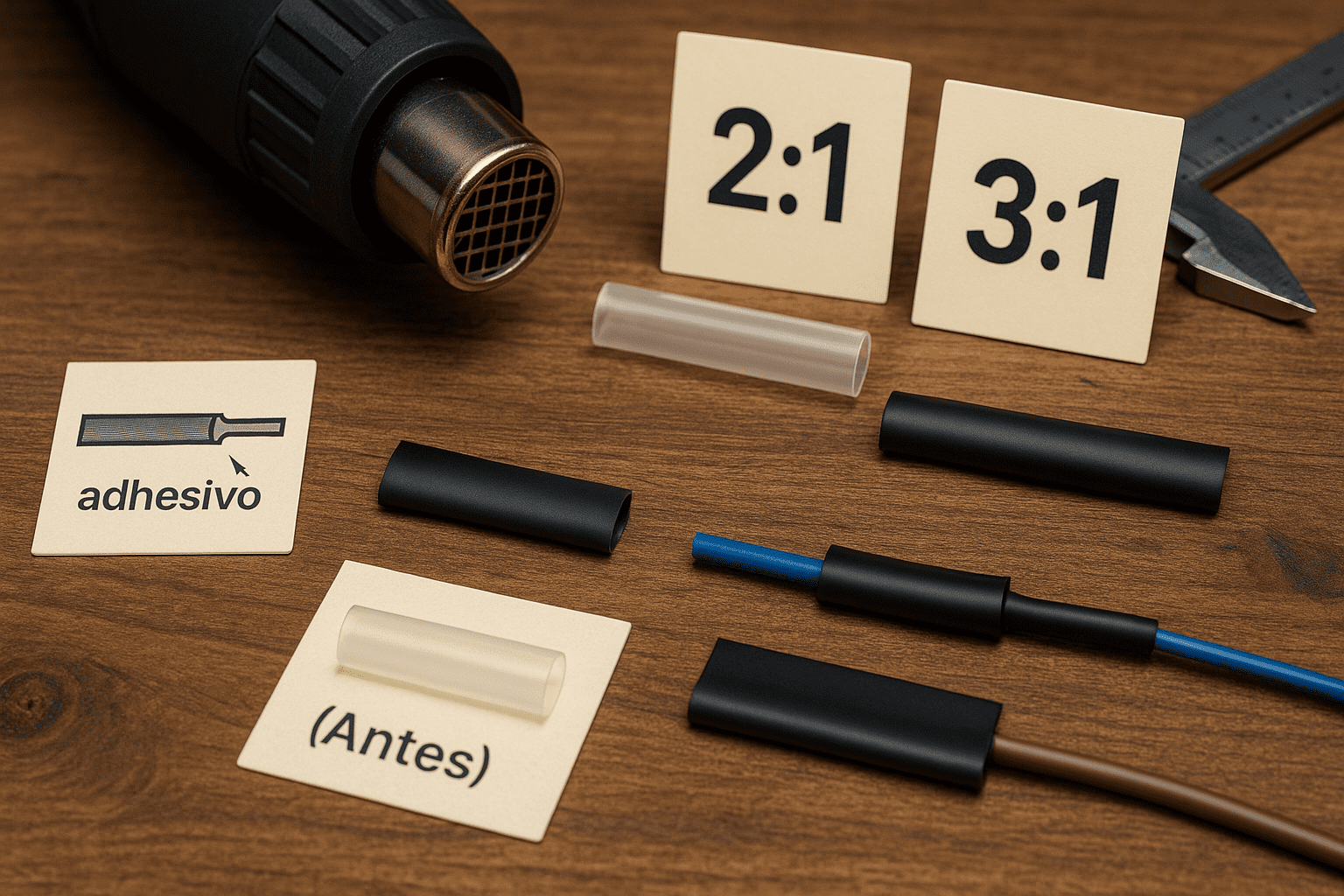

- Empalmes dentro de cajas con tapa; nunca sueltos ni solo con cinta.
- No a empalmes torzados + cinta como solución permanente.
6) Cables y conectores para electrónica y luminarias
- IEC C13/C14 (PC/monitores), C7 “ochito”, C5 “trébol”: usa cables certificados y en buen estado; evita adaptadores flojos.
- DC 5,5×2,1 mm / 5,5×2,5 mm: muy comunes en fuentes; respeta polaridad (+ al centro, salvo se indique lo contrario).
- Tiras LED 12/24 V: según potencia/longitud, sube mm²; alimenta por ambos extremos o con inyecciones para evitar caída de brillo.
7) Buenas prácticas esenciales
- Ruta clara y sujeción: grapas/abrazaderas sin morder el aislante; respeta radio de curvatura.
- Separación de cables de potencia y señal/datos para evitar interferencias.
- Orden en cajas: conductores cortados a medida, sin pelusas de cobre; tapa cerrada.
- Inspección visual periódica: decoloración, olor a plástico, rigidez del aislante = alerta.
- Desconecta antes de intervenir y verifica ausencia de tensión.
Tabla rápida mm² ↔ AWG (aprox.)
Usa siempre el siguiente calibre más grueso si dudas.
| mm² | AWG aprox. |
|---|---|
| 0,75 | 18 |
| 1,0 | 17 |
| 1,5 | 15 |
| 2,5 | 13 |
| 4,0 | 11 |
| 6,0 | 9 |
| 10 | 7 |
| 16 | 5 |
| 25 | 3 |
| 35 | 2 |
Corriente orientativa y usos típicos (AC residencial, tramos cortos)
Valores conservadores; dependen del método de instalación, temperatura y normativa local.
| Sección | Corriente típica | Uso doméstico frecuente |
|---|---|---|
| 1,5 mm² | hasta 10 A | Iluminación |
| 2,5 mm² | 16–20 A | Tomas generales |
| 4 mm² | 25–32 A | Circuitos dedicados medianos |
| 6 mm² | 32–40 A | Aire acondicionado/termo según potencia |
| 10 mm²+ | >40 A | Alimentaciones principales/subtableros |
Caída de tensión (idea práctica)
- Mantén la caída <3–5 %.
- Si el recorrido es largo, aumenta la sección un paso.
DC de baja tensión (12/24 V): ojo con las distancias
A menor voltaje, mayor corriente → cables más gruesos.
| Carga DC | 1–3 m | 3–5 m | 5–8 m |
|---|---|---|---|
| 10 A | 1,5–2,5 mm² | 2,5–4 mm² | 4–6 mm² |
| 20 A | 4 mm² | 6 mm² | 10 mm² |
(Para tiras LED 12/24 V: alimenta por ambos extremos o con inyecciones intermedias.)
Checklist de compra (rápido)
Cables
- Sección en mm² adecuada a corriente + distancia.
- Aislación/cubierta: PVC interior, H07RN-F exterior, LSZH si priorizas baja emisión de humos.
- Marcado legible (tensión, sección, norma) y colores correctos (L/N/PE).
Conectores/empalmes
- WAGO/regleta/bornera DIN en su rango de mm² y para tu tipo de conductor (sólido/flexible).
- Punteras (ferrules) para cable flexible en bornes de tornillo.
- Prensaestopas/pasamuros para entradas a cajas.
- Todo empalme dentro de caja con tapa.
Herramientas
- Pelacables ajustado, crimpadora para punteras, destornilladores de par correcto.
- Multímetro para continuidad/polaridad y verificación final.
Mini-FAQ (respuestas concretas)
1) ¿Puedo mezclar rígido y flexible en un mismo conector?
Sí, si el conector lo admite y el rango de mm² coincide. En tornillo, al flexible ponle puntera.
2) ¿Cinta aisladora sirve para arreglos permanentes?
No. Solo como auxiliar. Los empalmes deben ir con conector y dentro de caja.
3) ¿PVC interior puede ir al sol?
No. Se cuartea. Usa cable resistente a UV o H07RN-F con canalización adecuada.
4) ¿AWG 14 equivale a 2,5 mm²?
No exactamente: AWG 14 ≈ 2,08 mm². Si tu cálculo pide 2,5 mm², no bajes a AWG 14: sube a AWG 12 (~3,31 mm²).
5) ¿Por qué se calienta un conector?
Suele ser falso contacto (mala inserción/crimpado) o sección insuficiente. Revisa apriete, tipo de conector y sube mm² si corresponde.
6) ¿Aluminio con cobre en viviendas antiguas?
Evita mezclar sin borneras/terminales bimetálicos. Puede haber corrosión galvánica y aumento de resistencia.
7) ¿Qué hago si la caja está muy llena?
Reorganiza, corta a medida, usa conectores compactos y, si hace falta, amplía caja. Cables doblados a la fuerza = calor y fallas.
