AWG a mm²: tabla y conversión rápida para cables

Introducción
Soy Stevenson, electricista domiciliario. Una duda que escucho siempre es: “¿Este cable AWG a cuántos mm² equivale?” En ferretería te muestran números que “no calzan” y al final sales con más preguntas que respuestas. Aquí te explico en simple cómo leer AWG y mm², qué significan de verdad y cómo no confundirte al comprar. Mi meta es que elijas la sección correcta a la primera y evites recalentamientos o caídas de tensión innecesarias.

Lo básico en 60 segundos: qué es AWG y qué es mm²

¿Qué es AWG? (la escala “al revés”)

AWG es una numeración estadounidense para cables. Tiene una gracia: a mayor número, más delgado el cable. O sea, AWG 18 es más delgado que AWG 14, y AWG 10 ya es bastante más robusto.
Consejo desde obra: cuando alguien me dice “subamos un número”, confirmo si habla de AWG (subir el número = bajar la sección) o de mm² (subir el número = subir la sección). Ese malentendido es clásico.

¿Qué es mm²? (la medida directa de sección)

En mm² medimos la sección del conductor: 1,5 mm², 2,5 mm², 4 mm², etc. Aquí la lógica es normal: más mm² = cable más grueso. Es la forma más usada en países hispanos y la que verás en muchos catálogos de vivienda.
Consejo práctico: si tus puntos y protecciones están pensados en mm², mantén esa referencia; usa la tabla de equivalencias (la verás en la siguiente sección) solo para traducir cuando el cable venga en AWG.

Cómo no pisarte la cola al comprar (mi regla rápida)

• Si el rollo dice AWG, no lo conviertas “a ojo”: usa una tabla.
• Si el proyecto ya está en mm², compra en mm² y te ahorras enredos.
• Si te ofrecen “equivalente” y te suena raro, pide ver la sección declarada en la ficha del cable y compara con la tabla que te daré.

Tip de campo: el trenzado puede verse más “gordito” por la funda, pero la sección es la misma. No compres por “diámetro externo a ojo”, mira la sección real.

Tabla rápida de equivalencias (uso práctico en casa)

Cuando traduzco AWG → mm² con clientes, uso esta mini-tabla de bolsillo. Primero te doy el valor técnico aproximado y al lado la medida comercial que solemos encontrar en tiendas.

Cómo leerla (mi regla): si el diseño de tu casa está en mm², compra en mm². Usa la columna AWG solo para traducir rollos o fichas que vengan en sistema americano.

Orientativo, no normativa. Siempre valida ficha del equipo y ver; Cables, conductores y conectores.

“Exacto” vs “comercial” (por qué no “calza” perfecto)

• El AWG 14 es ~2,08 mm², pero en tienda encontrarás 2,5 mm² como equivalente comercial.
• El AWG 12 es ~3,31 mm² y se redondea a 4,0 mm².
• Esto no es error: en el mercado se redondea a los pasos métricos más vendidos. Yo lo asumo así y evito perder tiempo buscando “el número exacto”.

Consejos de compra que aplico en terreno

• No conviertas “a ojo”. Si el rollo dice AWG, apóyate en la tabla.
• Mira la ficha del cable (sección, material, temperatura). El diámetro externo engaña: lo que manda es la sección del cobre (mm²).
• Tramo largo = caída de tensión. Si el tiraje es extenso, sube un paso (p. ej., de 2,5 a 4 mm²) para no quedarte corto.
• Si el punto va a alimentar varios enchufes exigentes, revisa también la capacidad del tomacorriente (10 A vs 16 A).

Tabla rápida de equivalencias (uso práctico en casa)

Cuando traduzco AWG → mm² con clientes, uso esta mini-tabla de bolsillo. Primero te doy el valor técnico aproximado y al lado la medida comercial que solemos encontrar en tiendas.

Cómo leerla (mi regla): si el diseño de tu casa está en mm², compra en mm². Usa la columna AWG solo para traducir rollos o fichas que vengan en sistema americano.

Orientativo, no normativa. Siempre valida ficha del equipo y (ver normativa local).

“Exacto” vs “comercial” (por qué no “calza” perfecto)

• El AWG 14 es ~2,08 mm², pero en tienda encontrarás 2,5 mm² como equivalente comercial.
• El AWG 12 es ~3,31 mm² y se redondea a 4,0 mm².
• Esto no es error: en el mercado se redondea a los pasos métricos más vendidos. Yo lo asumo así y evito perder tiempo buscando “el número exacto”.

Consejos de compra que aplico en terreno

• No conviertas “a ojo”. Si el rollo dice AWG, apóyate en la tabla.
• Mira la ficha del cable (sección, material, temperatura). El diámetro externo engaña: lo que manda es la sección del cobre (mm²).
• Tramo largo = caída de tensión. Si el tiraje es extenso, sube un paso (p. ej., de 2,5 a 4 mm²) para no quedarte corto.
• Si el punto va a alimentar varios enchufes exigentes, revisa también la capacidad del tomacorriente (10 A vs 16 A).

Cómo convertir sin enredos (y cuándo NO hacerlo “a ojo”)

Cuando me pasan un rollo en AWG y la obra está pensada en mm², sigo este paso a paso. Es rápido y evita metidas de pata.

Mi método en 3 pasos

1. Identifico el calibre AWG del rollo o la ficha.
2. Busco en la tabla de equivalencias (la de arriba): me fijo en el valor técnico y en el mm² comercial cercano.
3. Redondeo hacia arriba si el tramo es largo o la carga exigente (me ahorro caída de tensión y calentamientos).

Ejemplos reales que uso con clientes

• AWG 14 → 2,08 mm² técnico → compro 2,5 mm² comercial.
• AWG 12 → 3,31 mm² técnico → compro 4,0 mm² comercial.
• AWG 10 → 5,26 mm² técnico → compro 6,0 mm² comercial.

Consejo de taller: si dudas entre dos secciones, sube un paso (p. ej., de 2,5 a 4 mm²) cuando el recorrido es largo o hay varias conexiones en el camino. El cable “de sobra” rara vez trae problemas; el que queda justo, sí.

Cuándo NO convertir “a ojo”

• Cuando la carga tiene picos (motores, compresores): mejor un paso arriba.
• Cuando el tramo supera lo normal (tendrás caída de tensión si te quedas corto).
• Cuando la ficha del cable no es clara: pide sección en mm² y temperatura de servicio.
• Si vas a alimentar varios enchufes exigentes en la misma línea, revisa también el tomacorriente (10 A vs 16 A).

Señales de que elegiste mal (lo veo a diario)

• Conectores que calientan más de la cuenta.
• Luces que bajan al encender otra carga en el mismo circuito.
• Protecciones que disparan sin razón aparente.

Si detecto cualquiera de esas, reviso sección, longitud y conexiones. Más vale corregir a tiempo que cambiar equipos después.

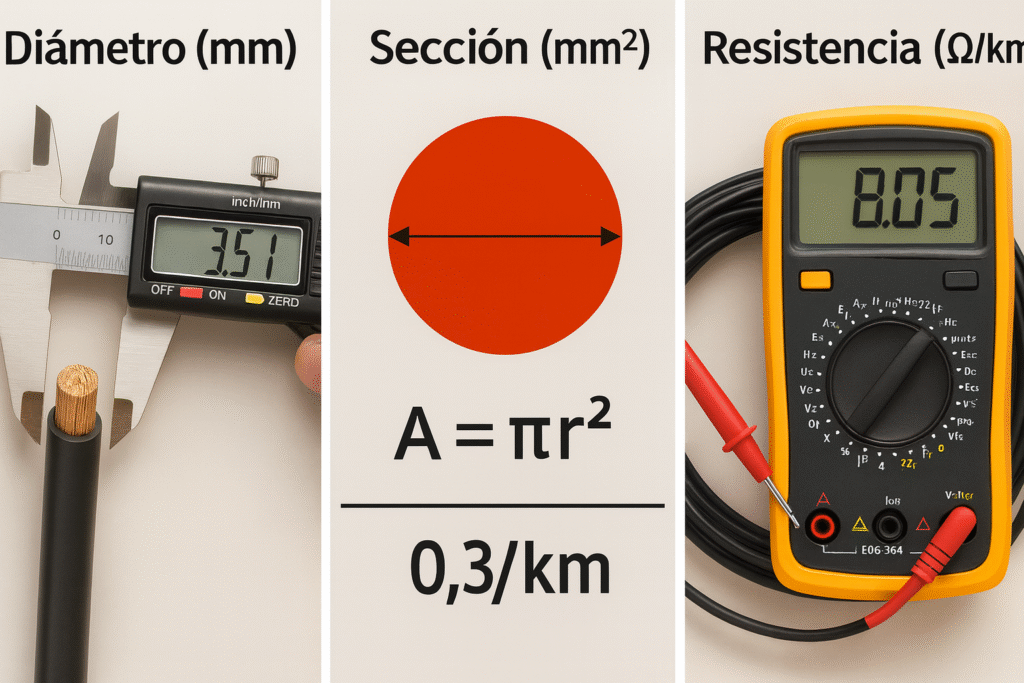

Diámetro, sección y resistencia: lo que sí te afecta

Cuando acompaño a clientes a comprar cable, la confusión típica es medir el “grosor” por fuera. Ojo: lo que manda no es cómo se ve, sino la sección del cobre.

Diámetro (mm) ≠ sección (mm²)

• El diámetro es la medida lineal del conductor; la sección (mm²) es el área del cobre. Un cable puede verse más gordo por la funda y seguir teniendo la misma sección.
• Sólido vs trenzado: el trenzado suele “rellenar” más, pero no cambia la sección de cobre indicada en mm².
• Mi regla en tienda: ignoro el diámetro externo y pido la sección (mm²) en la ficha. Si sólo dan AWG, lo traduzco con la tabla y listo.
  Etiqueta: [SUBPILAR: Cables, conductores y conectores]

Resistencia (Ω/km) y por qué te puede “bajar” la luz

• A menor sección, mayor resistencia por kilómetro. Eso se siente como caída de tensión en tramos largos o con cargas exigentes: luces que bajan al encender otro equipo, motores que parten pesados, conectores que calientan.
• Mi atajo práctico: si el tramo es largo o alimentarás varios puntos, sube un paso de sección (ej.: de 2,5 a 4 mm²). Prefiero sobrar un poco a quedarme corto.
• Distribución doméstica: además de la sección, revisa la capacidad de los tomacorrientes (10 A vs 16 A) para no estrangular la línea.

Señales de alerta (de campo)

• Calor en fichas/tomas con uso normal.
• Parpadeos o bajones cuando otra carga enciende.
• Protecciones que disparan sin motivo aparente.
  Si veo cualquiera de estas, reviso sección, longitud y apriete de conexiones. Y si hay humedad o exterior techado, sumo el criterio de seguridad de la zona.

En casa: calibres típicos y aplicaciones orientativas (sin normativa)

Cuando acompaño a comprar, uso esta guía rápida. No reemplaza normas: es orientativa para no equivocarte al elegir sección.

Mi regla de campo (evita problemas):

• Tramo largo o varios enchufes exigentes en la misma línea → sube un paso (ej.: de 2,5 a 4,0 mm²).
• Si dudas entre dos secciones → elige la mayor. Es más caro por metro, pero te ahorras calentamientos y bajones.
• Mira la ficha del equipo: consumo en W/A y si habrá picos (motores, compresores).

Ojo con el punto de pared: de nada sirve una línea generosa si el tomacorriente limita. Revisa esto antes de cerrar compra.

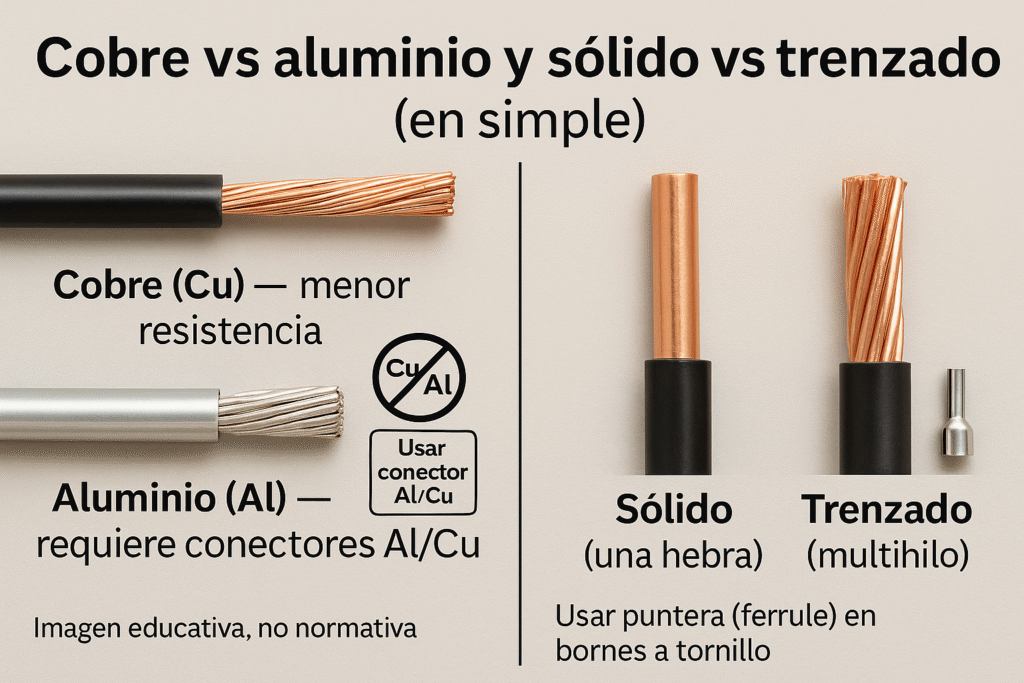

Cobre vs aluminio y sólido vs trenzado (en simple)

En casa casi siempre recomiendo cobre. El aluminio existe y se usa, pero tiene reglas propias.

Cobre vs aluminio (qué cambia de verdad)

• Cobre (mi estándar en vivienda): menor resistencia, mejores conexiones en llaves y tomas, y menos caída de tensión a igual sección. Es más caro, pero da menos dolores de cabeza.
• Aluminio: es más liviano y barato, pero para llevar la misma corriente necesita más sección. Además, exige bornes compatibles (marcados Al/Cu) y a veces pasta antioxidante en uniones.
  Consejo de obra: no mezcles cobre y aluminio directo. Si toca unirlos, usa conector aprobado Al/Cu. Si no, aparece corrosión y sube la resistencia (calor).

Regla práctica: en ramales interiores (enchufes/luces) voy con cobre. El aluminio lo dejo para tramos principales y solo con materiales compatibles y mano profesional (ver normativa local).
Etiqueta: [SUBPILAR: Cables, conductores y conectores]

Sólido vs trenzado (mis atajos para decidir)

• Sólido: una hebra. Rígido y limpio para conectar a interruptores y tomas; queda firme en el borne. Menos flexible en canalizaciones con curvas cerradas.
  Uso típico: circuitos de iluminación y tomas en tramos cortos/medios.
• Trenzado (multihilo): varias hebras finas. Flexible para canaletas, curvas y gabinetes.
  Consejo clave: en bornes a tornillo, pon puntera (ferrule) o terminal adecuado para que no se despeluchen las hebras y el apriete sea parejo. Evita retorcer “a mano” los filamentos.

Lo que no cambia (y lo que sí)

• La conversión AWG ↔ mm² habla de sección: sólido o trenzado no cambia el mm² del cobre; solo cambia la flexibilidad y el diámetro externo por la aislación.
• La capacidad de corriente y la caída de tensión sí dependen del material (cobre vs aluminio), de la sección, de la temperatura y de cómo está tendido el cable.

Mis checks antes de cerrar compra

• ¿El material es el que necesito (cobre para ramales interiores)?
• ¿La sección está alineada con el recorrido (si es largo, subo un paso)?
• ¿Los bornes del equipo aceptan el tipo de conductor (sólido/trenzado) y, si es trenzado, llevo punteras?
• Si aparece aluminio, ¿tengo conectores Al/Cu y las instrucciones del fabricante?

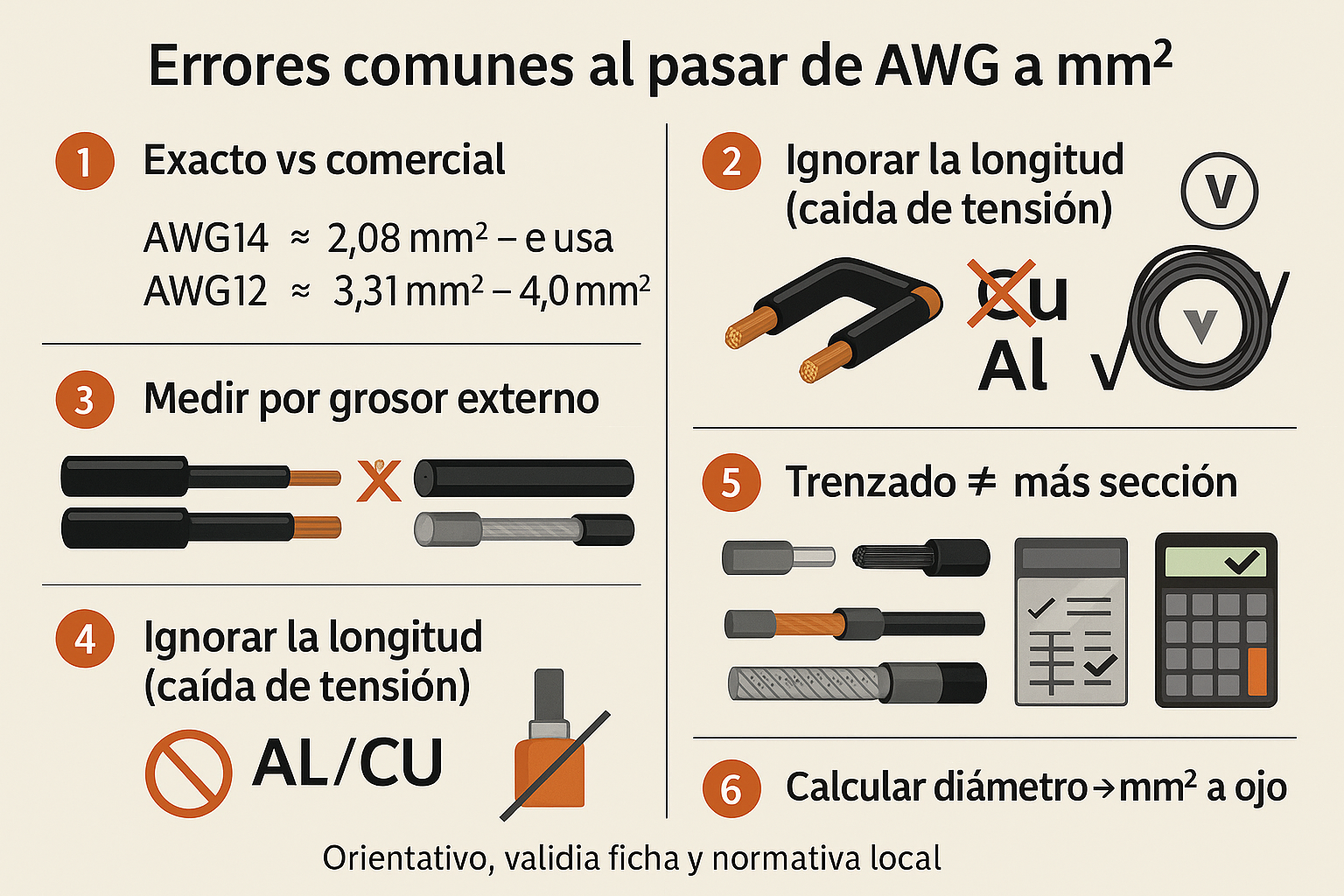

Errores comunes al pasar de AWG a mm²

En casa veo estos tropiezos una y otra vez. Si los evitas, eliges bien a la primera.

1) Tomar el “exacto” como si fuera comercial

AWG 14 ≈ 2,08 mm² y AWG 12 ≈ 3,31 mm². En tienda lo que existe es 2,5 mm² y 4,0 mm².
Mi regla: si el proyecto está en mm², compra en mm². Uso la tabla solo para traducir.

2) Medir por “grosor visual”

Un cable puede verse más gordo por la funda y ser la misma sección.
Cómo lo hago: pido la sección en mm² en la ficha y listo. No compro “a ojo”.

3) Ignorar la longitud del tramo (caída de tensión)

Cable fino + tiraje largo = bajones de luz y calor en conexiones.
Atajo práctico: tramo largo o varias cargas en la misma línea → subo un paso de sección (p. ej., de 2,5 a 4,0 mm²).
Si además usas varias tomas exigentes, revisa el punto de pared (10 A vs 16 A).

4) Mezclar aluminio con cobre “a la mala”

Aluminio y cobre no se empalman directos: aparece corrosión y sube la resistencia.
En obra: si toca, uso conectores Al/Cu aprobados y sigo indicaciones del fabricante. Si puedo, prefiero cobre en ramales interiores.

5) Pensar que trenzado “aguanta más” por verse más grueso

Sólido vs trenzado no cambia la sección (mm²), cambia la flexibilidad.
Detalle que cuida el punto: con trenzado, pongo puntera (ferrule) para un apriete parejo en bornes.

6) Convertir diámetro a mm² “de cabeza”

Diámetro (mm) no es sección (mm²). He visto compras fallidas por confundir estos términos.
Solución: usa tabla o ficha del fabricante; nada de cálculos “al ojo”.

7) Copiar tablas de internet sin mirar condiciones

Las tablas cambian por material, temperatura y método de tendido.
Mi filtro: si no especifica material (Cu/Al) y condiciones, no la uso para decidir.

8) Confiar en el color de la funda como si fuera código universal

El color no define sección ni uso; cada marca pinta distinto.
Siempre: miro impresión en el cable y ficha técnica.

9) Quedarse “justo” por ahorrar metros

Ese “me alcanza” después se paga con calor y disparos.
Regla de paz mental: si dudo entre dos secciones, elijo la mayor.
